Daikin R32 Split Serie Referenz Für Installateure
Vorschau ausblenden
Andere Handbücher für R32 Split Serie:
- Installationsanleitung (168 Seiten) ,
- Referenz für installateure (72 Seiten) ,
- Referenzhandbuch für den benutzer (56 Seiten)
Verwandte Anleitungen für Daikin R32 Split Serie
Inhaltszusammenfassung für Daikin R32 Split Serie

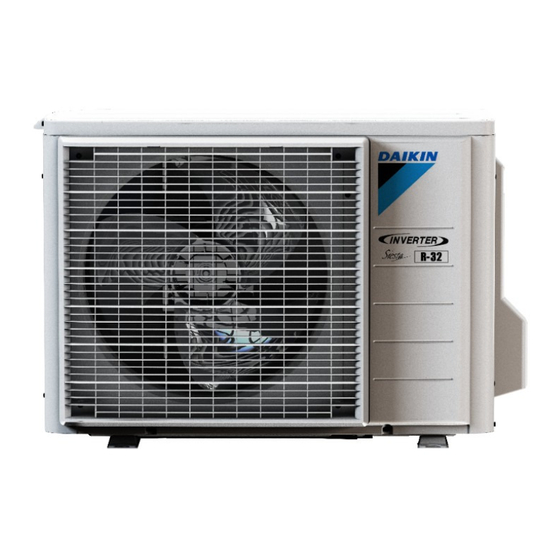

- Seite 1 Referenz für Installateure R32 Split-Baureihen RXTA30B2V1B RXTM30R2V1B RXTM40R2V1B RXTP25R2V1B RXTP35R2V1B ARXTP25R2V1B ARXTP35R2V1B...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis 1 Über die Dokumentation Informationen zu diesem Dokument ..........................1.1.1 Bedeutung der Warnhinweise und Symbole ....................2 Allgemeine Sicherheitsvorkehrungen Für den Monteur................................2.1.1 Allgemeines ..............................2.1.2 Installationsort..............................2.1.3 Kältemittel — bei R410A oder R32 ........................ 11 2.1.4 Elektrik ................................13 3 Besondere Sicherheitshinweise für Installateure 4 Über die Verpackung Übersicht: Über die Verpackung ............................ - Seite 3 Inhaltsverzeichnis 9 Elektroinstallation Über das Anschließen der elektrischen Leitungen......................50 9.1.1 Sicherheitsvorkehrungen beim Anschließen von Elektrokabeln..............50 9.1.2 Richtlinien zum Anschließen der elektrischen Leitungen................52 9.1.3 Spezifikationen der Standardelektroteile ...................... 53 Anschluss der elektrischen Leitungen an das Außengerät .................... 53 10 Abschließen der Installation des Außengeräts 10.1 So schließen Sie die Installation des Außengeräts ab ....................
-
Seite 4: Über Die Dokumentation
WARNUNG Darauf achten, dass Installation, Servicearbeiten, Wartungsarbeiten, Reparaturen und die dafür verwendeten Materialien den Instruktionen von Daikin entsprechen und gemäß den vor Ort geltenden gesetzlichen Vorschriften nur von entsprechend qualifizierten Fachkräften ausgeführt werden. In Europa und in Gebieten, wo die IEC Standards gelten, ist EN/IEC 60335-2-40 der anzuwendende Standard. -
Seite 5: Bedeutung Der Warnhinweise Und Symbole
Über die Dokumentation 1.1.1 Bedeutung der Warnhinweise und Symbole GEFAHR Weist auf eine Situation hin, die zum Tod oder schweren Verletzungen führt. GEFAHR: STROMSCHLAGGEFAHR Weist auf eine Situation hin, die zu einem Stromschlag führen kann. GEFAHR: GEFAHR DURCH VERBRENNEN ODER VERBRÜHEN Weist auf eine Situation hin, die aufgrund extremer Hitze oder Kälte zu Verbrennungen / Verbrühungen führen kann. - Seite 6 Über die Dokumentation Symbol Erklärung Angabe einer Bildüberschrift oder einer Referenz darauf. Beispiel: " 1–3 Bildüberschrift" bedeutet "Abbildung 3 in Kapitel 1". Angabe einer Tabellenüberschrift oder einer Referenz darauf. Beispiel: " 1–3 Tabellenüberschrift" bedeutet "Tabelle 3 in Kapitel 1". RXTM-R_RXTP-R_ARXTP-R_RXTA-B Referenz für Installateure R32 Split-Baureihen 4P518023-11H –...
-
Seite 7: Allgemeine Sicherheitsvorkehrungen
WARNUNG Unsachgemäßes Installieren oder Anbringen des Gerätes oder von Zubehörteilen kann zu Stromschlag, Kurzschluss, Leckagen, Brand und weiteren Schäden führen. Verwenden Sie nur von Daikin hergestellte oder zugelassene Zubehörteile, optionale Ausrüstungen und Ersatzteile. WARNUNG Stellen Sie sicher, dass die Installation, die Tests und die verwendeten Materialien der gültigen Gesetzgebung entsprechen (zusätzlich zu den in der Daikin... -
Seite 8: Installationsort
Allgemeine Sicherheitsvorkehrungen HINWEIS Arbeiten am Außengerät sollten bei trockener Witterung durchgeführt werden, um zu verhindern, dass Wasser eindringt. Je nach geltenden Gesetzen muss gegebenenfalls beim Gerät ein Logbuch geführt werden, in dem zumindest die folgenden Informationen festgehalten werden: Daten zur Wartung, Reparaturen, Testergebnisse, Stand-by-Perioden, … Und an einem zugänglichen Platz beim System MUSS ein Schild oder eine Tafel zumindest über folgende Punkte informieren: ▪... - Seite 9 Flammen, ein mit Gas betriebenes Haushaltsgerät oder ein mit elektrisches Heizgerät). WARNUNG Darauf achten, dass Installation, Servicearbeiten, Wartungsarbeiten und Reparaturen nur von entsprechend autorisierten Fachleuten gemäß den Instruktionen in Daikin und gemäß den vor Ort geltenden gesetzlichen Vorschriften (z. B. den landesweit geltenden Gas-Vorschriften) ausgeführt werden. WARNUNG Falls ein Raum oder mehrere Räume mit der Einheit über ein Kanalsystem verbunden...
-
Seite 10: Mindest-Fußbodenfläche Bestimmen
Allgemeine Sicherheitsvorkehrungen Platzbedarf für Installation WARNUNG Wenn Anlagen das Kältemittel R32 enthalten, dann MUSS die Fußbodenfläche des Raumes, in dem die Anlagen installiert, betrieben und gelagert werden, größer sein als die Mindest-Fußbodenfläche, angegeben in der Tabelle A unten (m ). Das gilt für: ▪... -
Seite 11: Kältemittel - Bei R410A Oder R32
Allgemeine Sicherheitsvorkehrungen Ceiling-mounted Wall-mounted Floor-standing unit unit unit m (kg) m (kg) A m (kg) A ≤1.842 — ≤1.842 — ≤1.842 — 1.843 28.9 1.843 3.64 1.843 4.45 3.95 4.83 34.0 4.34 5.31 41.2 5.79 49.0 4.74 5.13 6.39 57.5 7.41 66.7 5.53... - Seite 12 Allgemeine Sicherheitsvorkehrungen WARNUNG Treffen Sie hinreichend Sicherheitsvorkehrungen gegen Kältemittelleckagen. Sollte Kältemittelgas austreten, muss der Raum sofort gelüftet werden. Mögliche Gefahren: ▪ Übermäßige Kältemittelkonzentrationen in geschlossenen Räumen können zu Sauerstoffmangel führen. ▪ Wenn Kältemittelgas in Kontakt mit Feuer kommt, können giftige Gase entstehen. GEFAHR: EXPLOSIONSGEFAHR Auspumpen –...
-
Seite 13: Elektrik
Allgemeine Sicherheitsvorkehrungen Wenn Gehen Sie dann Ein Siphonrohr vorhanden ist Füllen Sie den Zylinder in aufrechter Position. (d. h. der Zylinder ist mit “Siphon zum Einfüllen von Flüssigkeiten vorhanden”) KEIN Siphonrohr vorhanden ist Füllen Sie den Zylinder verkehrt herum. ▪ Kältemittelzylinder müssen langsam geöffnet werden. - Seite 14 Allgemeine Sicherheitsvorkehrungen WARNUNG ▪ Verwenden Sie AUSSCHLIESSLICH Kabel mit Kupferadern. ▪ Es ist darauf zu achten, dass die bauseitige Verkabelung den dafür gültigen Gesetzen und Vorschriften entspricht. ▪ Die gesamte bauseitige Verkabelung MUSS gemäß dem Elektroschaltplan durchgeführt werden, der mit dem Produkt mitgelieferten wurde. ▪...
- Seite 15 Allgemeine Sicherheitsvorkehrungen WARNUNG ▪ Nach Durchführung aller Elektroinstallationsarbeiten überzeugen Sie sich davon, dass die Anschlüsse aller elektrischen Komponenten und jeder Anschluss innerhalb des Elektrokastens ordnungsgemäß und sicher hergestellt sind. ▪ Stellen Sie vor dem ersten Einschalten des Geräts sicher, dass alle Abdeckungen geschlossen sind.
-
Seite 16: Besondere Sicherheitshinweise Für Installateure
Besondere Sicherheitshinweise für Installateure 3 Besondere Sicherheitshinweise für Installateure Beachten Sie stets die folgenden Sicherheitshinweise und Vorschriften. So handhaben Sie die Außeneinheit (siehe "4.2.2 So bewegen Sie das Außengerät" [ 24]) VORSICHT Berühren Sie NICHT den Lufteinlass oder die Aluminiumrippen des Geräts, um eine Verletzung zu vermeiden. - Seite 17 Besondere Sicherheitshinweise für Installateure "7.2 Anschließen der Anschließen der Kältemittelleitungen (siehe Kältemittelleitung" [ 36]) VORSICHT Verrohrung und Verbindungen eines Split-Systems sollten in Form permanenter Verbindungen durchgeführt werden, wenn es innerhalb eines belegten Raums außer Verbindungen nur die Rohre zu den Inneneinheiten gibt. VORSICHT ▪...
- Seite 18 Besondere Sicherheitshinweise für Installateure GEFAHR: EXPLOSIONSGEFAHR Die Einheit NICHT starten, wenn in ihr ein Unterdruck herrscht. Kältemittel einfüllen (siehe "8 Einfüllen des Kältemittels" [ 46]) WARNUNG Das Kältemittel innerhalb der Einheit ist verhalten entflammbar, doch tritt es normalerweise NICHT aus. Falls es eine Kältemittel-Leckage gibt und das austretende Kältemittel in Kontakt kommt mit Feuer eines Brenners, Heizgeräts oder Kochers, kann das zu einem Brand führen oder zur Bildung eines schädlichen Gases.
- Seite 19 Besondere Sicherheitshinweise für Installateure WARNUNG ▪ Eine fehlende oder falsche N-Phase in der Stromversorgung kann eine Beschädigung der Installation zur Folge haben. ▪ Herstellen der Erdung. Erden Sie das Gerät NICHT über ein Versorgungsrohr, einen Überspannungsableiter oder ein Telefon. Bei unzureichender Erdung besteht Stromschlaggefahr.
-
Seite 20: Abschließen Der Installation
Besondere Sicherheitshinweise für Installateure GEFAHR: STROMSCHLAGGEFAHR Unterbrechen Sie die Stromversorgung für mindestens 10 Minuten und messen Sie die Spannung an den Klemmen der Kondensatoren des Hauptstromkreises oder an elektrischen Bauteilen, bevor Sie Wartungsarbeiten durchführen. Die Spannung MUSS unter 50 V DC liegen, bevor Sie elektrische Bauteile berühren können. Die Lage der Klemmen entnehmen Sie dem Schaltplan. - Seite 21 Besondere Sicherheitshinweise für Installateure WARNUNG ▪ Bevor Wartungs- oder Reparaturarbeiten durchgeführt werden, IMMER erst im Verteilerschrank den Netzschalter auf Aus schalten, die Sicherungen herausnehmen oder die elektrische Verbindung durch entsprechende Schalterstellung an der Sicherungseinrichtung unterbrechen. ▪ Nach Abschalten der Stromversorgung 10 Minuten lang KEINE stromführenden Teile berühren.
- Seite 22 Besondere Sicherheitshinweise für Installateure WARNUNG Um Gefahren durch versehentliches Zurücksetzen des Thermoschutzschalters zu vermeiden, DARF dieses Gerät NICHT über ein externes Schaltgerät, wie zum Beispiel eine Zeitsteuerung, mit Strom versorgt werden oder mit einem Stromkreis verbunden sein, der regelmäßig vom Stromversorger ein- und ausgeschaltet wird. GEFAHR: STROMSCHLAGGEFAHR ▪...
-
Seite 23: Über Die Verpackung
Über die Verpackung 4 Über die Verpackung 4.1 Übersicht: Über die Verpackung In diesem Kapitel wird beschrieben, was zu tun ist, nachdem der Kasten mit der Außeneinheit vor Ort angeliefert worden ist. Bitte auf Folgendes achten: ▪ Das Gerät MUSS bei Anlieferung auf Beschädigungen überprüft werden. Jegliche Beschädigungen MÜSSEN unverzüglich dem Schadensbearbeiter der Spedition mitgeteilt werden. -
Seite 24: So Bewegen Sie Das Außengerät
Über die Verpackung 4.2.2 So bewegen Sie das Außengerät VORSICHT Berühren Sie NICHT den Lufteinlass oder die Aluminiumrippen des Geräts, um eine Verletzung zu vermeiden. Die Außeneinheit nur wie folgt handhaben: Die Einheit auf einer ebenen Fläche platzieren, um Beschädigungen zu vermeiden. Falls die Aluminium-Grate auf der Einheit verbogen werden, machen Sie sie wieder gerade mit einem Rippenkamm (bauseitig zu liefern). - Seite 25 Über die Verpackung a Allgemeine Sicherheitshinweise b Installationsanleitung für die Außeneinheit c Etikett bezüglich fluorierte Treibhausgase d Mehrsprachiges Etikett für fluorierte Treibhausgase e Energiezeichen RXTM-R_RXTP-R_ARXTP-R_RXTA-B Referenz für Installateure R32 Split-Baureihen 4P518023-11H – 2021.03...
-
Seite 26: Über Die Einheit
Über die Einheit 5 Über die Einheit WARNUNG: SCHWER ENTZÜNDLICHES MATERIAL Das Kältemittel in diesem Gerät ist schwer entflammbar. 5.1 Identifikation HINWEIS Achten Sie bei der gleichzeitigen Installation oder Wartung von mehreren Geräten darauf, die Wartungsblenden der verschiedenen Modelle NICHT zu vertauschen. 5.1.1 Typenschild: Außeneinheit RXTM-R_RXTP-R_ARXTP-R_RXTA-B Referenz für Installateure... -
Seite 27: Installation Des Geräts
Installation des Geräts 6 Installation des Geräts WARNUNG Die Installation muss von einer Fachkraft durchgeführt werden. Die Auswahl der Materialien und die Installation müssen den gesetzlichen Vorschriften entsprechen. In Europa ist die Norm EN378 zu erfüllen. In diesem Kapitel Den Ort der Installation vorbereiten............................6.1.1 Anforderungen an den Installationsort für die Außeneinheit................ -
Seite 28: Anforderungen An Den Installationsort Für Die Außeneinheit
Installation des Geräts HINWEIS Legen Sie KEINE Gegenstände unter die Inneneinheit und/oder Außeneinheit, da sie dort durch herabtropfendes Wasser beschädigt werden könnten. Denn an der Einheit oder an Kältemittelrohren und am Luftfilter kann Feuchtigkeit kondensieren und abtropfen, oder eine Abflussverstopfung kann zur Bildung von Tropfen führen, die dann herabfallen. - Seite 29 Installation des Geräts ▪ Oft und schnell auftretende Vereisung bei Heizbetrieb ▪ Betriebsunterbrechung durch Abnahme des Niederdrucks oder durch Zunahme des Überdrucks ▪ Beschädigung des Ventilators (wenn starke Winde kontinuierlich auf den Ventilator auftreffen, kann der Ventilator sehr schnell rotieren, bis er bricht). Es wird empfohlen, eine Ablenkplatte anzubringen, wenn der Luftauslass dem Wind ausgesetzt ist.
-
Seite 30: Zusätzliche Anforderungen An Den Installationsort Für Die Außeneinheit Bei Kaltem Klima
Installation des Geräts Beispiel: Hinter dem Gebäude. Ist die Außeneinheit direktem Wind vom Meer ausgesetzt, installieren Sie einen Windschutz. ▪ Höhe des Windschutzes ≥1,5×Höhe der Außeneinheit ▪ Denken Sie an den Platzbedarf für Wartungsarbeiten, wenn Sie einen Windschutz installieren. a Auflandiger Wind vom Meer b Gebäude c Außeneinheit d Windschutz... -
Seite 31: Einheit Öffnen
Installation des Geräts b Untergestell c Vorherrschende Windrichtung d Luftauslass Unterhalb der Einheit sollte ein Abstand von mindestens 150 mm frei gelassen werden (in Gegenden mit starken Schneefällen 300 mm). Sorgen Sie außerdem dafür, dass die Einheit so positioniert wird, dass sie sich bei Schnee mindestens 100 mm über der maximal zu erwartenden Schneehöhe befindet. -
Seite 32: Montieren Des Außengeräts
Installation des Geräts 6.3 Montieren des Außengeräts 6.3.1 Montage der Außeneinheit Wenn Sie müssen erst die Außen- und die Inneneinheit installieren, bevor Sie die Leitungen für Kältemittel installieren können. Typischer Ablauf Die Montage der Außeneinheit umfasst üblicherweise die folgenden Schritte: Voraussetzungen für die Installation schaffen. -
Seite 33: So Installieren Sie Die Außeneinheit
Installation des Geräts (mm) a 100 mm über erwartbarer Schneehöhe 6.3.4 So installieren Sie die Außeneinheit 4× M8/M10 6.3.5 Für einen Ablauf sorgen ▪ Stellen Sie sicher, dass das Kondenswasser ordnungsgemäß ablaufen kann. ▪ Installieren Sie die Einheit auf einem geeigneten Sockel, so dass Kondenswasser abfließen kann und sich kein Eis ansammelt. -
Seite 34: So Vermeiden Sie Ein Kippen Des Außengeräts
Installation des Geräts HINWEIS Wird die Einheit in einem Gebiet mit kaltem Klima installiert, treffen Sie geeignete Maßnahmen um sicherzustellen, dass Kondenswasser NICHT gefrieren kann. INFORMATION Informationen zu den verfügbaren Optionen erhalten Sie bei Ihrem Händler. 6.3.6 So vermeiden Sie ein Kippen des Außengeräts Wird die Einheit an einem Platz installiert, an dem sie von heftigem Wind zum Kippen gebracht werden könnte, treffen Sie folgende Maßnahmen: 1 Bereiten Sie 2 Kabel (bauseitig zu liefern) wie in der folgenden Anleitung... -
Seite 35: Installation Der Leitungen
Installation der Leitungen 7 Installation der Leitungen In diesem Kapitel Vorbereiten der Kältemittelleitungen............................ 7.1.1 Anforderungen an Kältemittel-Rohrleitungen....................... 7.1.2 Isolieren der Kältemittelleitungen ......................... 7.1.3 Länge der Kältemittelleitung und Höhenunterschied ................... Anschließen der Kältemittelleitung............................7.2.1 Kältemitteilleitungen anschließen ......................... 7.2.2 Sicherheitsvorkehrungen beim Anschluss von Kältemittelleitungen ..............7.2.3 Richtlinien zum Anschließen von Kältemittelleitungen.................. -
Seite 36: Isolieren Der Kältemittelleitungen
Installation der Leitungen Outer diameter (Ø) Temper grade Thickness (t) Ø 6.4 mm (1/4") Annealed (O) ≥0.8 mm 9.5 mm (3/8") Annealed (O) Je nach den geltenden gesetzlichen Vorschriften und dem maximalen Betriebsdruck der Einheit (siehe "PS High" auf dem Typenschild der Einheit) ist möglicherweise eine größere Rohrstärke erforderlich. -
Seite 37: Kältemitteilleitungen Anschließen
Installation der Leitungen 7.2.1 Kältemitteilleitungen anschließen Vor Anschließen der Kältemitteilleitungen Außen- und Inneneinheit müssen montiert sein. Typischer Ablauf Anschließen der Kältemittelleitungen beinhaltet: ▪ Kältemittelleitung an die Inneneinheit anschließen ▪ Kältemittelleitung an die Außeneinheit anschließen ▪ Kältemittelleitungen isolieren ▪ Befolgen Sie die Richtlinien für: Biegen von Rohren Aufdornen des Rohrendes Verwendung der Absperrventile... -
Seite 38: Richtlinien Zum Anschließen Von Kältemittelleitungen
Installation der Leitungen HINWEIS Beachten Sie die folgenden Warnhinweise bezüglich der Kältemittel-Rohrleitungen: ▪ Darauf achten, dass in den Kältemittelkreislauf nur das vorgesehene Kältemittel gelangt, keine anderen Stoffe (z. B. Luft). ▪ Nur R32 verwenden, wenn Kältemittel hinzuzufügen ist. ▪ Verwenden Sie ausschließlich Installationswerkzeuge (z. B. Manometer-Set), die speziell für R32 ausgelegt sind und dem Druck standhalten. -
Seite 39: Hinweise Zum Biegen Der Rohre
Installation der Leitungen ▪ Wenn Sie eine Überwurfmutter lösen, verwenden Sie IMMER 2 Schlüssel in Kombination. ▪ Verwenden Sie beim Anschließen eines Rohres zum Festziehen der Überwurfmutter IMMER einen Schraubenschlüssel einen Drehmomentschlüssel zusammen. Sonst besteht die Gefahr, dass die Mutter bricht oder dass eine Leckage entsteht. -
Seite 40: Absperrventil Und Service-Stutzen Benutzen
Installation der Leitungen Bördelwerkzeug für Herkömmliches Bördelwerkzeug R32 (Kupplungstyp) Kupplungstyp Flügelmuttertyp (Typ Ridgid) (Typ Imperial) 0~0,5 mm 1,0~1,5 mm 1,5~2,0 mm 5 Überprüfen Sie, dass die Bördelverbindung korrekt ausgeführt worden ist. a Die innere Oberfläche der Bördelung MUSS makellos sein. b Das Rohrende MUSS in einem perfekten Kreis aufgedornt sein. c Stellen Sie sicher, dass die Überwurfmutter angepasst ist. -
Seite 41: Ventilschaft-Kappe
Installation der Leitungen a Schraubenschlüssel b Drehmomentschlüssel ▪ Wenn zu erwarten ist, dass der Betriebsdruck niedrig sein wird (z. B. wegen niedriger Außentemperaturen), sollte die Überwurfmutter beim Absperrventil der Gasleitung mit genügend Silikon-Dichtmittel versiegelt werden, um Einfrieren zu verhindern. Silikon-Dichtungsmittel; auf eine lückenlose Versiegelung achten. So öffnen/schließen Sie das Absperrventil 1 Die Absperrventil-Abdeckung abnehmen. -
Seite 42: So Schließen Sie Kältemittelrohre An Die Außeneinheit An
Installation der Leitungen ▪ Nach Betätigen des Service-Stutzens die Kappe des Service-Stutzens befestigen und prüfen, ob Kältemittel austritt. Element Anzugsdrehmoment (N•m) Kappe des Service-Stutzens 11~14 7.2.7 So schließen Sie Kältemittelrohre an die Außeneinheit an ▪ Rohrleitungslänge. Die Länge der bauseitigen Rohre so kurz wie möglich halten. ▪... -
Seite 43: Sicherheitsvorkehrungen Beim Überprüfen Von Kältemittelleitungen
Installation der Leitungen 7.3.2 Sicherheitsvorkehrungen beim Überprüfen von Kältemittelleitungen INFORMATION Lesen Sie auch die Sicherheitshinweise und die zu erfüllenden Voraussetzungen in den folgenden Kapiteln: ▪ "2 Allgemeine Sicherheitsvorkehrungen" [ 7] ▪ "7.1 Vorbereiten der Kältemittelleitungen" [ 35] HINWEIS Verwenden Sie eine 2-stufige Vakuumpumpe mit Rückschlagventil, die auf bis zu –... -
Seite 44: So Führen Sie Die Vakuumtrocknung Durch
Installation der Leitungen 7.3.4 So führen Sie die Vakuumtrocknung durch GEFAHR: EXPLOSIONSGEFAHR Die Einheit NICHT starten, wenn in ihr ein Unterdruck herrscht. Die Vakuumpumpe und das Sammelrohr wie folgt anschließen: a Niederdruckmesser b Mehrzweck-Manometer c Hochdruckmesser d Niederdruck-Ventil (Lo) e Hochdruck-Ventil (Hi) f Füllschläuche g Vakuumpumpe h Ventilkappen... - Seite 45 Installation der Leitungen INFORMATION Nach dem Öffnen des Absperrventils ist es möglich, dass der Druck in der Kältemittelleitung NICHT ansteigt. Dies kann z. B. durch das geschlossene Expansionsventil im Außengerätekreis verursacht sein, stellt aber KEIN Problem für den störungsfreien Betrieb des Geräts dar. RXTM-R_RXTP-R_ARXTP-R_RXTA-B Referenz für Installateure R32 Split-Baureihen...
-
Seite 46: Einfüllen Des Kältemittels
Einfüllen des Kältemittels 8 Einfüllen des Kältemittels In diesem Kapitel Informationen zum Einfüllen von Kältemittel........................Über das Kältemittel................................Sicherheitsvorkehrungen beim Einfüllen von Kältemittel ..................... So ermitteln Sie die nachzufüllende zusätzliche Kältemittelmenge..................Die Menge für eine komplette Neubefüllung bestimmen ....................So füllen Sie zusätzliches Kältemittel ein ..........................So bringen Sie den Aufkleber mit Hinweisen zu fluorierten Treibhausgasen an .............. -
Seite 47: Über Das Kältemittel
Einfüllen des Kältemittels HINWEIS Führen Sie vor der kompletten Neubefüllung auch eine Vakuumtrocknung der internen Rohrleitungen des Außengeräts durch. Typischer Arbeitsablauf – Die komplette Neubefüllung mit Kältemittel umfasst üblicherweise die folgenden Schritte: 1 Feststellen, wie viel Kältemittel eingefüllt werden muss. 2 Kältemittel einfüllen. -
Seite 48: Sicherheitsvorkehrungen Beim Einfüllen Von Kältemittel
Einfüllen des Kältemittels 8.3 Sicherheitsvorkehrungen beim Einfüllen von Kältemittel INFORMATION Lesen Sie auch die Sicherheitshinweise und die zu erfüllenden Voraussetzungen in den folgenden Kapiteln: ▪ "2 Allgemeine Sicherheitsvorkehrungen" [ 7] ▪ "7.1 Vorbereiten der Kältemittelleitungen" [ 35] 8.4 So ermitteln Sie die nachzufüllende zusätzliche Kältemittelmenge Gesamtlänge der dann…... -
Seite 49: So Bringen Sie Den Aufkleber Mit Hinweisen Zu Fluorierten Treibhausgasen An
Einfüllen des Kältemittels Voraussetzung: Bevor Sie Kältemitte neu auffüllen, überzeugen Sie sich, dass die Kältemittelleitungen angeschlossen und überprüft worden sind (Dichtheitsprüfung und Vakuumtrocknung). 1 Den Kältemittelzylinder am Service-Stutzen anschließen. 2 Die zusätzliche Kältemittelmenge einfüllen. 3 Das Gas-Absperrventil öffnen. Wenn ein Abpumpvorgang bei einer Demontage oder Verlagerung des Systems erforderlich ist, finden Sie unter "16.2 ... -
Seite 50: Elektroinstallation
Elektroinstallation 9 Elektroinstallation In diesem Kapitel Über das Anschließen der elektrischen Leitungen ........................ 9.1.1 Sicherheitsvorkehrungen beim Anschließen von Elektrokabeln................9.1.2 Richtlinien zum Anschließen der elektrischen Leitungen ..................9.1.3 Spezifikationen der Standardelektroteile ......................Anschluss der elektrischen Leitungen an das Außengerät ....................9.1 Über das Anschließen der elektrischen Leitungen Vor dem Anschließen der elektrischen Leitungen Auf Folgendes achten:... - Seite 51 Elektroinstallation WARNUNG ▪ Eine fehlende oder falsche N-Phase in der Stromversorgung kann eine Beschädigung der Installation zur Folge haben. ▪ Herstellen der Erdung. Erden Sie das Gerät NICHT über ein Versorgungsrohr, einen Überspannungsableiter oder ein Telefon. Bei unzureichender Erdung besteht Stromschlaggefahr. ▪...
-
Seite 52: Richtlinien Zum Anschließen Der Elektrischen Leitungen
Elektroinstallation c g e d f a Multimeter (DC-Spannungsbereich) b S80 – Zuleitung zu Umschalt-Magnetventil c S70 – Ventilatormotor-Zuleitung d LED e S90 – Thermistor-Zuleitung f S20 – Zuleitung zu Elektronischem Expansionsventil g S40 – Zuleitung zu thermischem Überlastungsrelais h DB1 – Dioden-Brücke 9.1.2 Richtlinien zum Anschließen der elektrischen Leitungen Bitte auf Folgendes achten: ▪... -
Seite 53: Spezifikationen Der Standardelektroteile
Elektroinstallation Kabeltyp Installationsverfahren Litzenkabel mit runder, gecrimpter Anschlussklemme a Anschluss b Schraube c Flache Unterlegscheibe Zulässig NICHT zulässig Anzugsdrehmomente Element Anzugsdrehmoment (N•m) M4 (X1M) 1,5~1,6 M4 (Erde) 1,4~1,5 ▪ Die Erdleitung zwischen der Kabelhalterung und dem Anschluss muss länger sein als die anderen Drähte. - Seite 54 Elektroinstallation 2 Die Isolierung (20 mm) von den Drähten abstreifen. a Isolieren Sie das Kabelende bis zu diesem Punkt ab b Übermäßige Abisolierungslänge kann Stromschlaggefahr bewirken oder eine Ableitung verursachen 3 Den Kabelbinder öffnen. 4 Das Verbindungskabel und das Stromversorgungskabel wie folgt anschließen: 50 Hz 220-240 V a Verbindungskabel...
-
Seite 55: Abschließen Der Installation Des Außengeräts
Abschließen der Installation des Außengeräts 10 Abschließen der Installation des Außengeräts 10.1 So schließen Sie die Installation des Außengeräts ab GEFAHR: STROMSCHLAGGEFAHR ▪ Achten Sie darauf, dass das System korrekt geerdet wird. ▪ Schalten Sie erst die Stromzufuhr ab, bevor Sie Wartungsarbeiten vornehmen. ▪... -
Seite 56: Konfiguration
Konfiguration 11 Konfiguration 11.1 Anlagen-Einstellung Benutzen Sie diese Funktion, um bei niedrigen Außenlufttemperaturen zu kühlen. Diese Funktion ist konzipiert z. B. für Anlagen in Computerräumen. NIEMALS die Funktion im Wohnbereich oder in einem Büro benutzen, wo sich Menschen aufhalten. 11.1.1 So stellen Sie den Anlagenmodus ein Wenn Sie den Jumper J6 auf der Platine durchschneiden, wird der Betriebsbereich –15°C erweitert. -
Seite 57: Inbetriebnahme
Allgemeine Checkliste für die Inbetriebnahme. Neben den Anweisungen zur Inbetriebnahme in diesem Kapitel ist auch eine allgemeine Checkliste für die Inbetriebnahme im Daikin Business Portal verfügbar (Authentifizierung erforderlich). Die allgemeine Checkliste für die Inbetriebnahme. soll die Anweisungen in diesem Kapitel ergänzen und kann als Richtlinie und Vorlage für die Berichterstellung während der Inbetriebnahme und der Übergabe an den Benutzer verwendet... -
Seite 58: Checkliste Vor Inbetriebnahme
Inbetriebnahme Während des Probebetriebs werden die Außeneinheit und die Inneneinheiten gestartet. Vergewissern Sie sich, dass alle Arbeiten an den Inneneinheiten abgeschlossen sind (bauseitiger Anschluss von Rohren, elektrische Verkabelung, Entlüftung, ...). Einzelheiten dazu siehe Installationsanleitung der Inneneinheiten. 12.3 Checkliste vor Inbetriebnahme Überprüfen Sie erst die unten aufgeführten Punkte, nachdem die Einheit installiert worden ist. -
Seite 59: So Führen Sie Einen Testlauf Durch
Inbetriebnahme 12.5 So führen Sie einen Testlauf durch INFORMATION Falls während der Inbetriebnahme bei der Einheit ein Fehler auftritt, finden Sie im Wartungshandbuch detaillierte Hinweise zur Fehlerbehebung. Voraussetzung: Die Spannung der Stromversorgung MUSS im angegebene Bereich liegen. Voraussetzung: Der Probelauf kann im Kühl- oder im Heizmodus durchgeführt werden. -
Seite 60: Übergabe An Den Benutzer
Übergabe an den Benutzer 13 Übergabe an den Benutzer Wenn der Testlauf abgeschlossen ist und das Gerät ordnungsgemäß funktioniert, führen Sie folgende Punkte aus: ▪ Stellen Sie sicher, dass der Benutzer über die gedruckte Dokumentation verfügt und bitten Sie ihn, diese als Nachschlagewerk aufzubewahren. Teilen Sie dem Benutzer mit, dass die vollständige Dokumentation im Internet unter der weiter vorne in dieser Anleitung aufgeführten URL zu finden ist. -
Seite 61: Instandhaltung Und Wartung
14 Instandhaltung und Wartung HINWEIS Checkliste für allgemeine Wartungsarbeiten und Inspektionen. Neben der Wartungsanleitung in diesem Kapitel gibt es auf dem Daikin Business Portal (Authentifizierung erforderlich) eine Checkliste für allgemeine Wartungsarbeiten und Inspektionen. Die Checkliste für allgemeine Wartungsarbeiten und Inspektionen ergänzt die Instruktionen in diesem Kapitel und kann bei den Wartungsarbeiten als Leitfaden und Berichtsvorlage benutzt werden. -
Seite 62: Checkliste Für Die Jährliche Wartung Der Außeneinheit
Instandhaltung und Wartung 14.3 Checkliste für die jährliche Wartung der Außeneinheit Überprüfen Sie mindestens einmal jährlich die folgenden Punkte: ▪ Wärmetauscher Der Wärmetauscher der Außeneinheit kann durch Staub, Schmutz, Blätter etc. blockiert werden. Es wird empfohlen, den Wärmetauscher jedes Jahr zu reinigen. Ein blockierter Wärmetauscher kann zu einem zu niedrigen Druck oder zu hohen Druck führen, was eine Beeinträchtigung der Leistung zur Folge hat. -
Seite 63: Wintersaison
Instandhaltung und Wartung 14.5 Wintersaison HINWEIS Eiszapfen auf der Außeneinheit MÜSSEN entfernt werden. Tragen Sie Handschuhe, damit Sie sich nicht verletzen und damit das Gerät nicht beschädigt wird. RXTM-R_RXTP-R_ARXTP-R_RXTA-B Referenz für Installateure R32 Split-Baureihen 4P518023-11H – 2021.03... -
Seite 64: Fehlerdiagnose Und -Beseitigung
Fehlerdiagnose und -beseitigung 15 Fehlerdiagnose und -beseitigung 15.1 Übersicht: Fehlerdiagnose und -beseitigung Dieses Kapitel beschreibt, wie Sie im Falle von Problemen vorgehen müssen. Hier finden Sie Informationen zur Problemlösung auf Basis der Problemsymptome. Vor Fehlerdiagnose und -beseitigung Unterziehen Sie die Einheit einer gründlichen Sichtprüfung und suchen Sie nach offensichtlichen Defekten, wie zum Beispiel lose Anschlüsse oder defekte Verkabelung. -
Seite 65: Symptom: Das Gerät Heizt Oder Kühlt Nicht Wie Erwartet
Fehlerdiagnose und -beseitigung 15.3.2 Symptom: Das Gerät heizt oder kühlt NICHT wie erwartet Mögliche Ursachen Abhilfe Elektrische Verkabelung fehlerhaft Elektrische Verkabelung korrekt durchführen. Gas tritt aus Das System auf Gas-Leckagen überprüfen. 15.3.3 Symptom: Wasserleckage Mögliche Ursachen Abhilfe Wärmedämmung unvollständig Sicherstellen, dass die thermische (Gasleitungen, Flüssigkeitsleitungen, Isolation von Rohrleitungen und des Teile der Verlängerung des... - Seite 66 Fehlerdiagnose und -beseitigung GEFAHR: STROMSCHLAGGEFAHR ▪ Falls die Einheit nicht arbeitet, sind die LEDs auf der Platine ausgeschaltet, um Strom zu sparen. ▪ Auch wenn die LEDs ausgeschaltet sind, kann die Klemmleiste und die Platine mit Strom versorgt werden. RXTM-R_RXTP-R_ARXTP-R_RXTA-B Referenz für Installateure R32 Split-Baureihen 4P518023-11H –...
-
Seite 67: Entsorgung
Entsorgung 16 Entsorgung HINWEIS Versuchen Sie auf KEINEN Fall, das System selber auseinander zu nehmen. Die Demontage des Systems sowie die Handhabung von Kältemittel, Öl und weiteren Teilen MUSS in Übereinstimmung mit den entsprechenden Vorschriften erfolgen. Die Einheiten MÜSSEN einer Einrichtung aufbereitet werden,... -
Seite 68: So Starten Und Stoppen Sie Die Zwangskühlung
Entsorgung 3 Nach 5 bis 10 Minuten (bei sehr niedrigen Außentemperaturen (<−10°C) höchstens nach 1 oder 2 Minuten) das Flüssigkeits-Absperrventil mit einem Sechskantschlüssel schließen. 4 Prüfen Sie, ob der Ansaugdruck erreicht ist. 5 Nach 2 bis 3 Minuten das Gas-Absperrventil schließen und den Zwangs- Kühlbetrieb beenden. -
Seite 69: Technische Daten
Daikin (öffentlich zugänglich). ▪ Der vollständige Satz der jüngsten technischen Daten ist verfügbar auf dem Daikin Business Portal (Authentifizierung erforderlich). 17.1 Schaltplan Der Elektroschaltplan gehört zum Lieferumfang der Einheit und befindet sich auf der Innenseite der Außeneinheit (Unterseite der oberen Abdeckung). - Seite 70 Technische Daten Symbol Bedeutung Drucktaste EIN/AUS, Betriebsschalter BZ, H*O Summer Kondensator AC*, CN*, E*, HA*, HE*, HL*, HN*, HR*, Anschluss, Konnektor MR*_A, MR*_B, S*, U, V, W, X*A, K*R_*, NE D*, V*D Diode Dioden-Brücke DIP-Schalter Heizgerät FU*, F*U, (Eigenschaften siehe Platine Sicherung innerhalb Ihrer Einheit) Konnektor (Gehäusemasse)
- Seite 71 Technische Daten Symbol Bedeutung Hauptschalter Q*DI, KLM Fehlerstrom-Schutzschalter Überlastschutz Thermoschalter Fehlerstrom Gerät Widerstand Thermistor Empfänger Endschalter Schwimmerschalter S*NG Kältemittel-Leckagen-Detektor S*NPH Druck-Sensor (hoch) S*NPL Druck-Sensor (niedrig) S*PH, HPS* Druckschalter (hoch) S*PL Druckschalter (niedrig) Thermostat S*RH Feuchtigkeitssensor S*W, SW* Betriebsschalter SA*, F1S Überspannungsableiter SR*, WLU Signalempfänger...
-
Seite 72: Rohrleitungsplan
Technische Daten 17.2 Rohrleitungsplan 17.2.1 Rohrleitungsplan: Außengerät PED-Kategorien von Ausstattungen – Hochdruckschalter: Kategorie IV; Verdichter: Kategorie II; Andere Ausstattungen: Art. 4§3. ·6x7.0· CuT ·6x7.0· CuT ·12.7· CuT ·7.9· CuT ·6.4· CuT ·9.5· CuT ·6x3.2· CuT ·9.5· CuT ·6.4· CuT ·12.7· CuT ·6.4·... - Seite 73 Lieferumfang des Produkts enthalten sind und die gemäß den in der Dokumentation aufgeführten Anweisungen installiert werden müssen. Optionale Ausstattung Von Daikin hergestellte oder zugelassene Ausstattungen, die gemäß den in der begleitenden Dokumentation aufgeführten Anweisungen mit dem Produkt kombiniert werden können.
- Seite 76 4P518023-11H 2021.03 Verantwortung für Energie und Umwelt...
