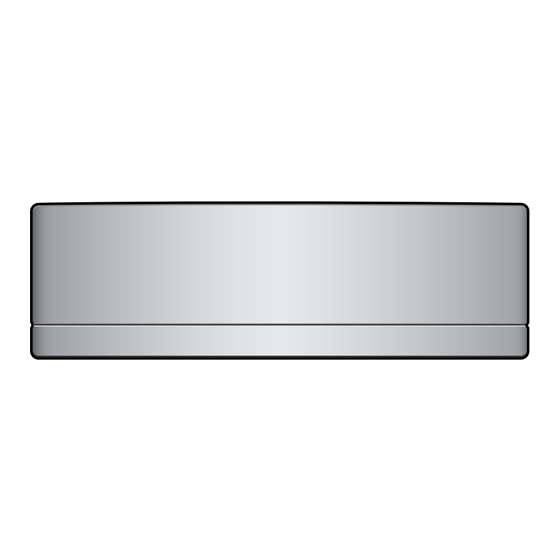

Daikin R32 Split Serie Installationsanleitung
Vorschau ausblenden
Andere Handbücher für R32 Split Serie:
- Installationsanleitung (168 Seiten) ,
- Referenz für installateure (76 Seiten) ,
- Referenzhandbuch für den benutzer (56 Seiten)
Verwandte Anleitungen für Daikin R32 Split Serie
Inhaltszusammenfassung für Daikin R32 Split Serie
- Seite 1 DAIKIN ROOM AIR CONDITIONER R32 Split Series MODELLE FTXJ20MV1BW FTXJ20MV1BS FTXJ25MV1BW FTXJ25MV1BS FTXJ35MV1BW FTXJ35MV1BS FTXJ50MV1BW FTXJ50MV1BS...
- Seite 2 3P394245-21J...
-
Seite 3: Sicherheitshinweise
Sicherheitshinweise Lesen Sie die Sicherheitshinweise Dieses Gerät ist mit R32 befüllt. in diesem Handbuch sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. • Die hier beschriebenen Warnhinweise sind mit WARNUNG und VORSICHT gekennzeichnet. Sie enthalten wichtige Informationen bezüglich der Sicherheit. Beachten Sie unbedingt alle Warnhinweise. •... -
Seite 4: Auswählen Eines Anbringungsortes
Sicherheitshinweise VORSICHT • Installieren Sie die Klimaanlage nicht an Orten, wo die Gefahr eines Lecks von brennbaren Gasen besteht. Im Falle eines Gaslecks kann die Ansammlung von Gas in der Nähe der Klimaanlage zu einem Brand führen. • Das Kältemittel darf nur von qualifiziertem Personal gehandhabt, eingefüllt, abgelassen und entsorgt werden. •... -
Seite 5: Zeichnung Für Die Installation Des Innengeräts
Zeichnung für die Installation des Innengeräts Montageplatte Montageplatte ■ Anbringen des Innengeräts Klauen des unteren Rahmens in die Montageplatte einhaken. Falls die Klauen schwer zu lösen Clip sind, entfernen Sie das Frontgitter. Frontgitter Unterer Rahmen Die Montageplatte muss an einer Wand installiert werden, Obere Frontblende Schrauben die das Gewicht des... -
Seite 6: Tipps Zur Installation
Tipps zur Installation Entfernen und Installieren der oberen Frontblende Verfahren zum Entfernen ■ 1) Öffnen Sie die obere Frontblende. 2) Schieben Sie die Verriegelung der Frontblende an der Rückseite der Frontblende nach oben, um die Verriegelungen zu lösen (linke und rechte Seite). 3) Entfernen Sie die Drehstifte der Blende an beiden Seiten aus den Drehstiftbohrungen und nehmen Sie die obere Frontblende ab. - Seite 7 Tipps zur Installation Entfernen und Installieren des Frontgitters • Verfahren zum Entfernen 1) Entfernen Sie die obere Frontblende und die Luftfilter. Drahtklemme 2) Entfernen Sie den Wartungsdeckel. (Siehe Verfahren zum Öffnen auf Seite 3.) Anschlüsse 3) Trennen Sie den Kabelsatz von der Kabelklemme und entfernen Sie den Kabelsatz von den Anschlüssen.
- Seite 8 Tipps zur Installation Festlegen der verschiedenen Adressen Wenn zwei Innengeräte in einem Raum [Innengerät] [Fernbedienung] installiert sind, können die beiden Sensor des INTELLIGENTES AUGE Funkfernbedienungen auf unterschiedliche Adressen eingestellt werden. 1) Entfernen Sie die obere Frontblende und das Frontgitter. (4 Schrauben) 2) Trennen Sie die Adress-Lötbrücke (JA) auf der Platine auf.
-
Seite 9: Verlegen Der Kältemittelleitungen
Tipps zur Installation • Verfahren zum Anbringen der Metallabdeckung des Metallplatte zur Abdeckung Elektrokastens der elektrischen Leitungen (B) 1) Haken Sie den oberen Teil der Metallplatte zur Abdeckung der elektrischen Leitungen (B) in die 2 Laschen ein. 2) Drücken Sie den Haken unten in eine Lasche ein und montieren Sie die Metallplatte zur Abdeckung der elektrischen Leitungen (B). - Seite 10 Verlegen der Kältemittelleitungen Kältemittelleitungen VORSICHT • Verwenden Sie die am Hauptgerät befestigten Überwurfmuttern. (Um ein Reißen der Überwurfmuttern aufgrund von Alterung zu vermeiden.) • Um einen Gasaustritt zu vermeiden, tragen Sie Kältemittelöl nur auf den Innenflächen des Bördelbereichs auf. (Verwenden Sie für das Kältemittel R32 oder R410A geeignetes Kältemittelöl.) •...
-
Seite 11: Installation Des Innengeräts
Installation des Innengeräts Installieren der Montageplatte Die Montageplatte muss an einer Wand installiert werden, die das Gewicht des Innengeräts tragen kann. 1) Befestigen Sie die Montageplatte temporär an der Wand, stellen Sie sicher, dass das Gerät waagrecht ist und markieren Sie die Bohrlöcher an der Wand. - Seite 12 Installation des Innengeräts Verlegen von Rohren, Schläuchen und Kabeln • Das empfohlene Installationsverfahren ist die Verlegung der Rohrleitungen Kältemittelleitung und Ablaufschlauch an der Rückseite. zusammen mit Vinyl-KIebeband umwickeln. • Informationen zum Anschluss der Rohre unten oder an der Seite finden Sie unter "5. Anschluss der Rohre unten oder an der Seite" auf Seite 10.
- Seite 13 Installation des Innengeräts 9) Achten Sie darauf, dass das Kabel zur Verbindung der Geräte nicht vom Innengerät eingeklemmt wird, und drücken Sie die Kabel zwischen den Geräten untere Kante des Innengeräts mit beiden Händen, bis es fest in Montageplatte den Haken der Montageplatte eingehakt ist. Sichern Sie das Abflussschlauch Innengerät mit den Innengerät-Befestigungsschrauben (M4 ×...
- Seite 14 Installation des Innengeräts 3) Umwickeln Sie das Kabel zur Verbindung der Geräte, die Kältemittelleitungen und den Ablaufschlauch mit Isolierband und verbinden Sie sie so miteinander. Führen Sie dann den Ablaufschlauch und die Kältemittelleitungen durch die Wandöffnung, nachdem Sie sie durch die ausgeschnittene Öffnung für die Rohrleitung durchgeführt haben.
- Seite 15 Installation des Innengeräts Elektroschaltplan Einheitliche Legende für Elektroschaltpläne Für Angaben zu den verwendeten Komponenten und zur Nummerierung siehe den Aufkleber mit dem Elektroschaltplan auf der Einheit. Die Komponenten werden mit arabischen Ziffern in aufsteigender Reihenfolge nummeriert. In der folgenden Übersicht erscheint an ihrer Stelle das Symbol "*" im Artikelcode. SCHUTZSCHALTER SCHUTZLEITER VERBINDUNG...
- Seite 16 Installation des Innengeräts Abflussrohr Ablaufschlauch mit etwas Neigung nach unten verlegen. 1) Schließen Sie den Ablaufschlauch wie rechts beschrieben an. Keine Bögen zulässig. Schlauchende nicht im Wasser enden lassen. 2) Entfernen Sie die obere Frontblende und die Luftfilter. (Siehe Vorgehensweise zum Entfernen auf Seite 4.) Gießen Sie etwas Wasser in die Ablaufwanne, um zu überprüfen, ob das Wasser einwandfrei abläuft.
- Seite 17 Testbetrieb Testbetrieb 1-1 Messen Sie die Versorgungsspannung und stellen Sie sicher, dass Sie innerhalb des angegebenen Bereichs liegt. 1-2 Der Testbetrieb sollte entweder im Kühl- oder Heizmodus durchgeführt werden. Wählen Sie im Kühlmodus die niedrigste programmierbare Temperatur; wählen Sie im Heizbetrieb die höchste programmierbare Temperatur.
