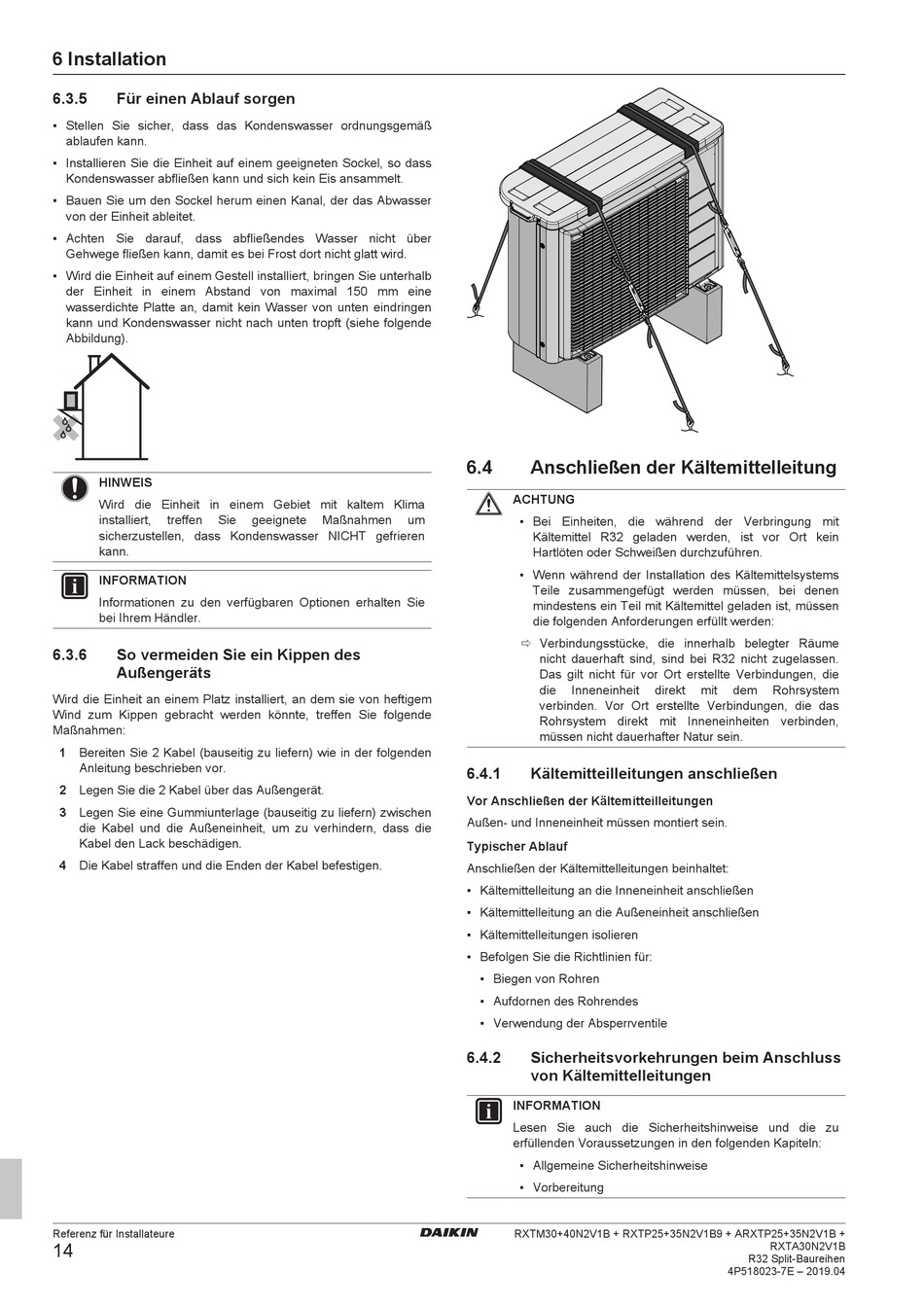

6 Installation
6.3.5 Für einen Ablauf sorgen
▪ Stellen Sie sicher, dass das Kondenswasser ordnungsgemäß
ablaufen kann.
▪ Installieren Sie die Einheit auf einem geeigneten Sockel, so dass
Kondenswasser abfließen kann und sich kein Eis ansammelt.
▪ Bauen Sie um den Sockel herum einen Kanal, der das Abwasser
von der Einheit ableitet.
▪ Achten Sie darauf, dass abfließendes Wasser nicht über
Gehwege fließen kann, damit es bei Frost dort nicht glatt wird.
▪ Wird die Einheit auf einem Gestell installiert, bringen Sie unterhalb
der Einheit in einem Abstand von maximal 150 mm eine
wasserdichte Platte an, damit kein Wasser von unten eindringen
kann und Kondenswasser nicht nach unten tropft (siehe folgende
Abbildung).
HINWEIS
Wird die Einheit in einem Gebiet mit kaltem Klima
installiert, treffen Sie
sicherzustellen, dass Kondenswasser NICHT gefrieren
kann.
INFORMATION
Informationen zu den verfügbaren Optionen erhalten Sie
bei Ihrem Händler.
6.3.6 So vermeiden Sie ein Kippen des
Außengeräts
Wird die Einheit an einem Platz installiert, an dem sie von heftigem
Wind zum Kippen gebracht werden könnte, treffen Sie folgende
Maßnahmen:
1 Bereiten Sie 2 Kabel (bauseitig zu liefern) wie in der folgenden
Anleitung beschrieben vor.
2 Legen Sie die 2 Kabel über das Außengerät.
3 Legen Sie eine Gummiunterlage (bauseitig zu liefern) zwischen
die Kabel und die Außeneinheit, um zu verhindern, dass die
Kabel den Lack beschädigen.
4 Die Kabel straffen und die Enden der Kabel befestigen.
Referenz für Installateure
14
geeignete Maßnahmen um
6.4 Anschließen der Kältemittelleitung
ACHTUNG
▪ Bei Einheiten, die während der Verbringung mit
Kältemittel R32 geladen werden, ist vor Ort kein
Hartlöten oder Schweißen durchzuführen.
▪ Wenn während der Installation des Kältemittelsystems
Teile zusammengefügt werden müssen, bei denen
mindestens ein Teil mit Kältemittel geladen ist, müssen
die folgenden Anforderungen erfüllt werden:
ð Verbindungsstücke, die innerhalb belegter Räume
nicht dauerhaft sind, sind bei R32 nicht zugelassen.
Das gilt nicht für vor Ort erstellte Verbindungen, die
die Inneneinheit
verbinden. Vor Ort erstellte Verbindungen, die das
Rohrsystem direkt mit Inneneinheiten verbinden,
müssen nicht dauerhafter Natur sein.
6.4.1 Kältemitteilleitungen anschließen
Vor Anschließen der Kältemitteilleitungen
Außen- und Inneneinheit müssen montiert sein.
Typischer Ablauf
Anschließen der Kältemittelleitungen beinhaltet:
▪ Kältemittelleitung an die Inneneinheit anschließen
▪ Kältemittelleitung an die Außeneinheit anschließen
▪ Kältemittelleitungen isolieren
▪ Befolgen Sie die Richtlinien für:
▪ Biegen von Rohren
▪ Aufdornen des Rohrendes
▪ Verwendung der Absperrventile
6.4.2 Sicherheitsvorkehrungen beim Anschluss
von Kältemittelleitungen
INFORMATION
Lesen Sie auch die Sicherheitshinweise und die zu
erfüllenden Voraussetzungen in den folgenden Kapiteln:
▪ Allgemeine Sicherheitshinweise
▪ Vorbereitung
RXTM30+40N2V1B + RXTP25+35N2V1B9 + ARXTP25+35N2V1B +
direkt mit dem Rohrsystem
RXTA30N2V1B
R32 Split-Baureihen
4P518023-7E – 2019.04
