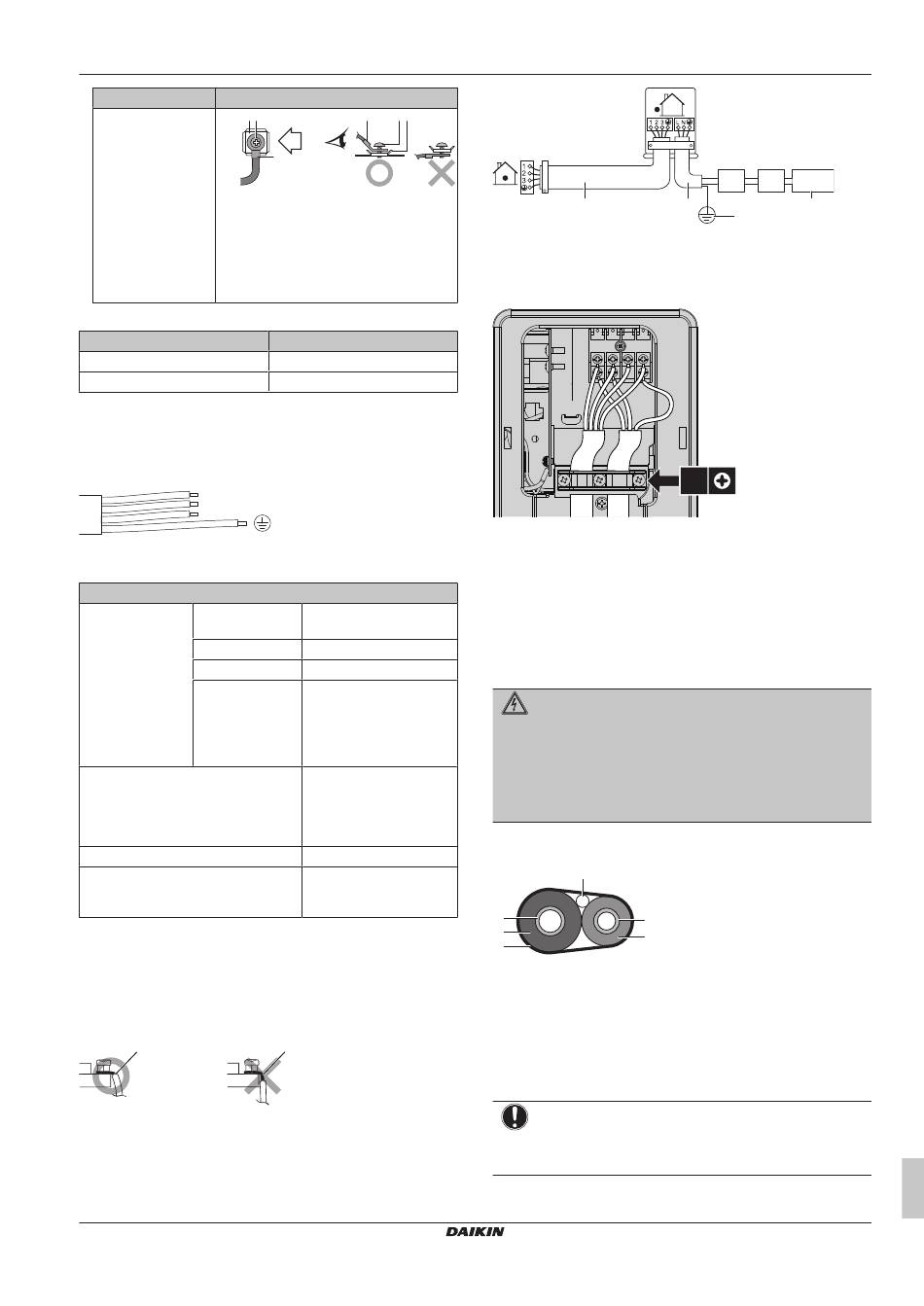

Spezifikationen Der Standardelektroteile; So Schließen Sie Die Elektrischen Leitungen An Die Außeneinheit An; Abschließen Der Installation Des Außengeräts; So Schließen Sie Die Installation Des Außengeräts Ab - Daikin R32 Split Serie Referenz Für Installateure

Kabeltyp
c b
Litzenkabel mit
runder, gecrimpter
Anschlussklemme
a Anschluss
b Schraube
c Flache Unterlegscheibe
O Zulässig
X NICHT zulässig
Anzugsdrehmomente
Element
M4 (X1M)
M4 (Erde)
▪ Wenn einadrige Kabel verwendet
Leitungsenden gezwirbelt werden. Fehlerhaft durchgeführte
Arbeiten können Hitzeentwicklung und Brand zur Folge haben.
▪ Die Erdleitung zwischen der Kabelhalterung und dem Anschluss
muss länger sein als die anderen Drähte.
1-3
6.7.4

Spezifikationen der Standardelektroteile

Komponente
Stromversorgungsk Elektrische
abel Spannung
Phase
Frequenz
Kabelstärken
Verbindungskabel (innen↔außen)
Empfohlener Schutzschalter
Fehlerstrom-Schutzschalter
6.7.5 So schließen Sie die elektrischen
Leitungen an die Außeneinheit an
1 Die Wartungsblende abnehmen. Siehe
Außengerät" auf Seite 13.
2 Ziehen Sie die Isolierung von den Kabeln ab (20 mm).
a
a Entfernen Sie die Kabelisolierung bis zu diesem Punkt
b Wenn Sie zu viel von der Kabelisolierung entfernen, kann
dies zu einem Stromschlag oder Ableiterstrom führen.
3 Den Kabelbinder öffnen.
4 Das Verbindungskabel und das Stromversorgungskabel wie
folgt anschließen:
RXTM30+40N2V1B + RXTP25+35N2V1B9 + ARXTP25+35N2V1B +
RXTA30N2V1B
R32 Split-Baureihen
4P518023-7E – 2019.04
Installationsverfahren
a b c
B
B
a
Anzugsdrehmoment (N•m)
1,5~1,6
1,4~1,5
werden, müssen die
220~240 V
1~
50 Hz
3-adriges Kabel
2(a)(b) 2(b)
2,5 mm / 4,0 mm
(a)
H05RN-F (60245 IEC 57)
(b)
H07RN-F (60245 IEC 66)
4-adriges Kabel
2 2
1,5 mm ~2,5 mm und
anwendbar für 220~240 V
H05RN-F (60245 IEC 57)
16 A
MUSS den geltenden
gesetzlichen Vorschriften
entsprechen
"6.2.2 So öffnen Sie das
b
a
a Verbindungskabel
b Stromversorgungskabel
c Hauptschalter
d Fehlerstrom-Schutzschalter
e Stromversorgung
f Erde
5 Ziehen Sie die Klemmenschrauben fest an. Wir empfehlen die
Verwendung eines Kreuzschlitzschraubendrehers.
6.8 Abschließen der Installation des
Außengeräts
6.8.1 So schließen Sie die Installation des
Außengeräts ab
GEFAHR: STROMSCHLAGGEFAHR
▪ Achten Sie darauf, dass das System korrekt geerdet
wird.
▪ Schalten Sie erst die Stromzufuhr ab, bevor Sie
Wartungsarbeiten vornehmen.
▪ Erst die Wartungsblende installieren, bevor Sie die
Stromversorgung einschalten.
1 Isolieren und befestigen Sie die Kältemittelleitungen und das
Verbindungskabel wie folgt:
c
a
d
b
e
f
a Gasleitung
b Isolierung der Gasleitung
c Verbindungskabel
d Flüssigkeitsleitung
e Isolierung der Flüssigkeitsleitung
f Klebeband
2 Installieren Sie die Wartungsabdeckung.
6.8.2 Außeneinheit schließen
HINWEIS
Achten Sie beim Schließen der Außengeräteabdeckung
darauf, das Anzugsdrehmoment von 1,3 N•m nicht zu
überschreiten.
6 Installation
50 Hz
c d
220-240 V
b e
f
3×
Referenz für Installateure
