WARNUNG
▪ Verwenden Sie
Kupferadern.
▪ Es ist darauf zu achten, dass die bauseitige
Verkabelung den
Vorschriften entspricht.
▪ Die gesamte bauseitige Verkabelung MUSS gemäß
dem Elektroschaltplan durchgeführt werden, der mit
dem Produkt mitgelieferten wurde.
▪ Kabel und Kabelbündel NIEMALS quetschen. Darauf
achten, dass Kabel NIEMALS mit Rohren oder
scharfen Kanten in Berührung kommen. Darauf achten,
dass auf die Kabelanschlüsse kein zusätzlicher Druck
von außen ausgeübt wird.
▪ Unbedingt auf eine korrekte Erdung achten. Erden Sie
das Gerät NICHT über ein Versorgungsrohr, einen
Überspannungsableiter oder einen Telefon-Erdleiter.
Bei unzureichender Erdung besteht Stromschlaggefahr.
▪ Achten Sie darauf,
Stromversorgung einen eigenen Stromkreis verwendet.
Schließen Sie AUF KEINEN FALL andere Geräte an
diesen Stromkreis an.
▪ Achten Sie darauf,
Sicherungen und Schutzschalter installiert sind.
▪ Installieren Sie
Schutzschalter. Bei Missachtung dieser Regeln besteht
Stromschlag- oder Brandgefahr.
▪ Achten Sie bei der Installation des Fehlerstrom-
Schutzschalters darauf, dass er kompatibel ist mit dem
Inverter (resistent gegenüber hochfrequente störende
Interferenzen), um
Fehlerstrom-Schutzschalters zu vermeiden.
ACHTUNG
Der Erdanschluss muss zuerst installiert werden, erst
danach dürfen die
hergestellt werden. Und umgekehrt: Der Erdanschluss darf
erst dann getrennt werden, nachdem die stromführenden
Leitungsverbindungen getrennt worden sind. Die Länge
der stromführenden
Stromversorgungskabel-Zugentlastung
Klemmleiste selber muss so sein, dass sie gestrafft
werden, bevor die Straffung der Erdungsader eintritt - für
den Fall, dass sich das Stromversorgungskabel durch die
Zugentlastung lockert.
RXTM30+40N2V1B + RXTP25+35N2V1B9 + ARXTP25+35N2V1B +
RXTA30N2V1B
R32 Split-Baureihen
4P518023-7E – 2019.04
AUSSCHLIESSLICH Kabel
dafür gültigen Gesetzen und
dass das System für
dass alle erforderlichen
immer einen Fehlerstrom-
unnötiges Auslösen
stromführenden Verbindungen
Leiter zwischen
und
HINWEIS
mit Vorsichtsmaßnahmen
Stromversorgungsleitung:

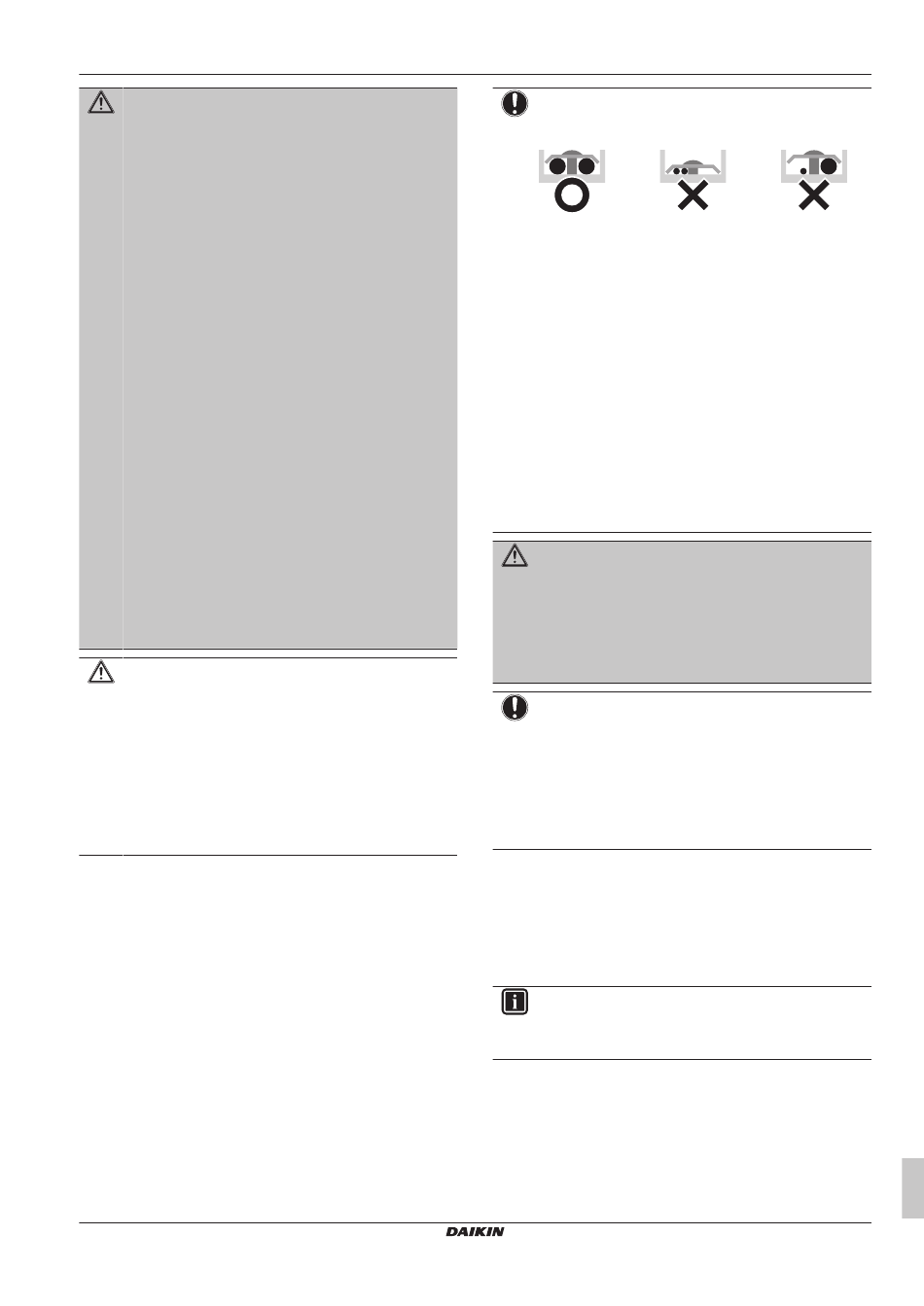

▪ Schließen Sie KEINE Kabel verschiedener Stärken an
die Stromversorgungsklemmenleiste
Kabelzuschlag in der Stromversorgungsleitung kann zu
abnormaler Wärmeentwicklung führen.)
▪ Wenn Sie Kabel mit der gleichen Stärke anschließen,
gehen Sie dabei wie in der Abbildung oben dargestellt
vor.
▪ Verwenden Sie das dafür vorgesehene Stromkabel und
schließen Sie es ordnungsgemäß an, sichern Sie es,
um zu verhindern, dass Druck von außen auf die
Klemmleiste ausgeübt wird.
die
▪ Verwenden Sie einen geeigneten Schraubenzieher
zum Festdrehen der Klemmenschrauben. Mit einem zu
kleinen Schraubenzieher wird der Schraubenkopf
beschädigt
ordnungsgemäß festgedreht werden.
▪ Wenn die Klemmenschrauben zu stark festgedreht
werden, können sie zerbrechen.
WARNUNG
▪ Nach Durchführung aller Elektroinstallationsarbeiten
überzeugen Sie sich davon, dass die Anschlüsse aller
elektrischen
innerhalb des Elektrokastens ordnungsgemäß und
des
sicher hergestellt sind.
▪ Stellen Sie vor dem ersten Einschalten des Geräts
sicher, dass alle Abdeckungen geschlossen sind.
HINWEIS
Nur gültig, wenn die Stromversorgung dreiphasig ist und
der Verdichter über ein EIN/AUS-Startverfahren verfügt.
Wenn die Möglichkeit einer Phasenumkehr nach einem
der
momentanen Stromausfall besteht und der Strom ein- und
der
ausschaltet, während das Produkt in Betrieb ist, bringen
Sie einen Phasenumkehrschutzkreis lokal an. Wenn das
Produkt bei umgekehrter Phase betrieben wird, können der
Verdichter und andere Teile beschädigt werden.
2 Über die Dokumentation
2.1 Informationen zu diesem
Dokument
INFORMATION
Stellen Sie sicher, dass der Benutzer über die gedruckte
Dokumentation verfügt und bitten Sie ihn, diese als
Nachschlagewerk aufzubewahren.
Zielgruppe
Autorisierte Monteure
2 Über die Dokumentation
beim Verlegen
an.
und die Schraube kann
Komponenten und jeder Anschluss
Referenz für Installateure
der
(Ein
nicht
