Schweißaufgabenanwahl; E-Hand-Schweißen; Anschluss Elektrodenhalter Und Werkstückleitung; Fernsteller - EWM Titan XQ 350 puls D Betriebsanleitung

Aufbau und Funktion
E-Hand-Schweißen
• Kabelstecker der Werkstückleitung in die Anschlussbuchse, Schweißstrom „+" stecken und durch
Rechtsdrehung verriegeln.
5.3.2 Schweißaufgabenanwahl
Schweißaufgabenanwahl bzw. Gerätebedienung siehe entsprechende Betriebsanleitung "Steuerung".
5.4 E-Hand-Schweißen
5.4.1 Anschluss Elektrodenhalter und Werkstückleitung
Quetsch- und Verbrennungsgefahr!
Beim Stabelektrodenwechsel besteht Quetsch- und Verbrennungsgefahr!
• Geeignete, trockene Schutzhandschuhe tragen.
• Isolierte Zange benutzen, um verbrauchte Stabelektroden zu entfernen oder um ge-
schweißte Werkstücke zu bewegen.
Pos. Symbol
1
2
3
4
• Kabelstecker von Elektrodenhalter und Werkstückleitung in die anwendungsabhängige Schweißstrom-
buchse einstecken und durch Rechtsdrehung verriegeln. Die entsprechende Polarität richtet sich nach
der Angabe des Elektrodenherstellers auf der Elektrodenverpackung.
5.4.2 Schweißaufgabenanwahl
Schweißaufgabenanwahl bzw. Gerätebedienung siehe entsprechende Betriebsanleitung "Steuerung".
5.5

Fernsteller

Die Fernsteller werden, je nach Ausführung an der 19-poligen Fernstelleranschlussbuchse
(analog) oder der 7-poligen Fernstelleranschlussbuchse (digital) betrieben.
Dokumentationen aller System- bzw. Zubehörkomponenten lesen und beachten!
36
Beschreibung 0
Anschlussbuchse, Schweißstrom „-"
Anschlussbuchse, Schweißstrom „+"
Werkstück
Elektrodenhalter
VORSICHT

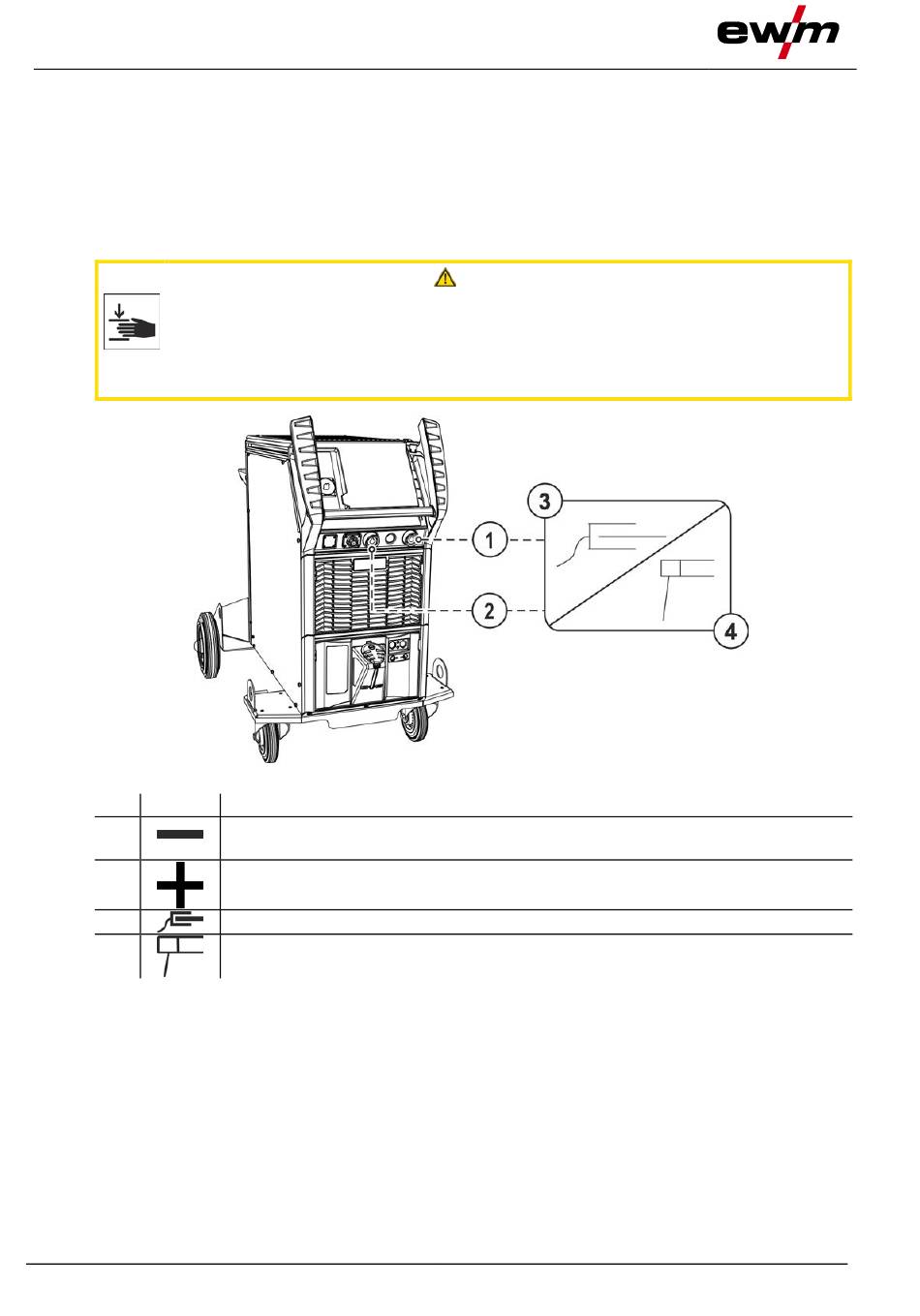

Abbildung 5-17
