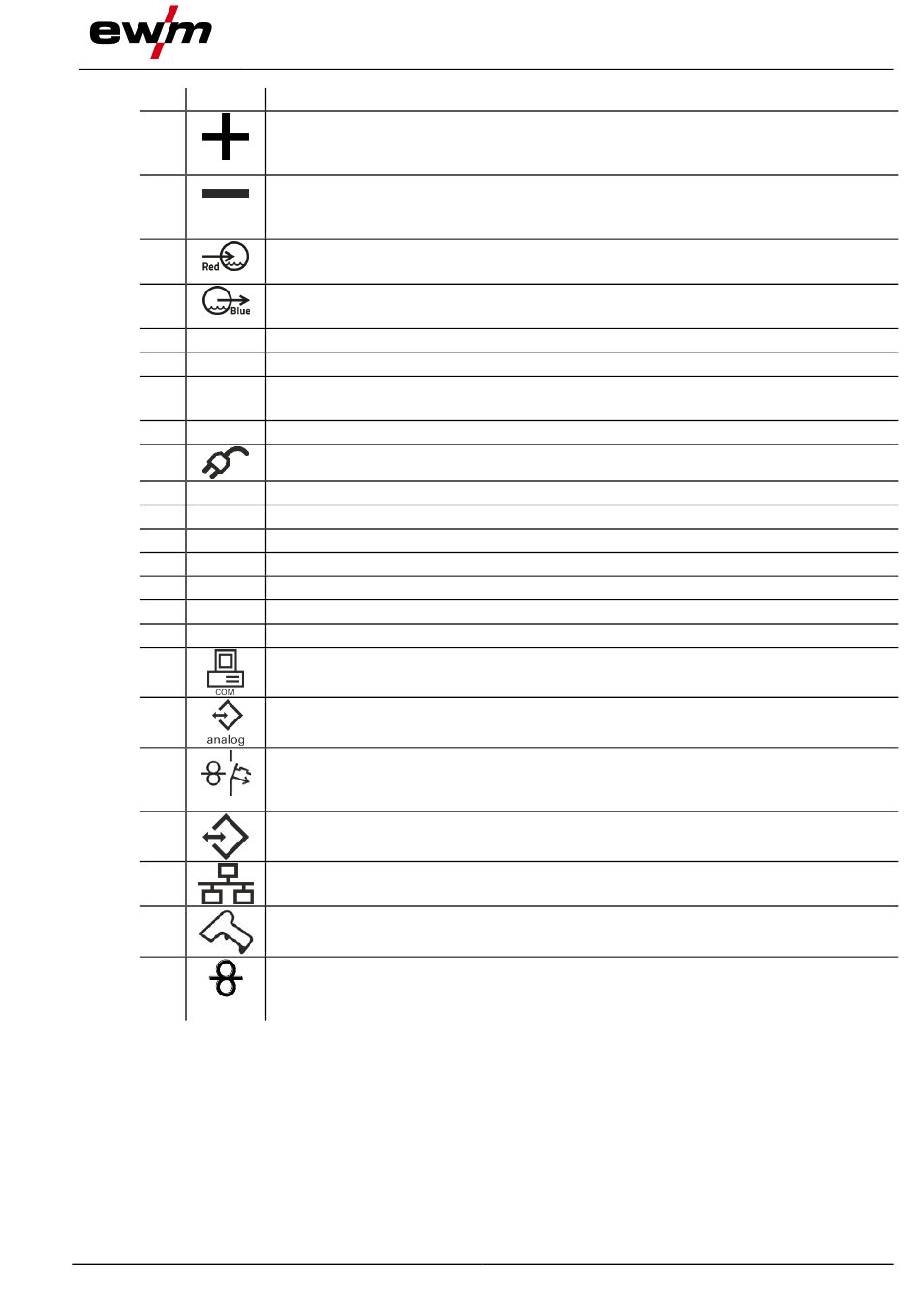

Gerätebeschreibung - Schnellübersicht
Beschreibung 0
Anschlussbuchse, Schweißstrom „+"
Der Anschluss des Zubehörs ist verfahrensabhängig, Anschlussbeschreibung zum ent-
sprechenden Schweißverfahren beachten > siehe Kapitel 5.
Anschlussbuchse, Schweißstrom „-"
Der Anschluss des Zubehörs ist verfahrensabhängig, Anschlussbeschreibung zum ent-
sprechenden Schweißverfahren beachten > siehe Kapitel 5.
Schnellverschlusskupplung (rot)
Kühlmittelrücklauf
Schnellverschlusskupplung (blau)
Kühlmittelvorlauf
Sicherungselemente für Schutzgasflasche (Gurt / Kette)
Aufnahme Schutzgasflasche
Aluminium-Strangpress-Profil flexFit
Individuelle Befestigungsmöglichkeit für Zubehörteile und Optionen
Zugentlastung Zwischenschlauchpaket > siehe Kapitel 5.1.8
Netzanschlusskabel > siehe Kapitel 5.1.10
Austrittsöffnung Kühlluft (Schweißbrennerkühlung)
Serviceöffnung Kühlmittelpumpe > siehe Kapitel 7.5
Kranöse > siehe Kapitel 5.1.1
Transportrollen, Bockrollen
Transportrollen, Lenkrollen
Kranöse > siehe Kapitel 5.1.1
Transportgriff
Anschlussbuchse (9-polig) - D-Sub
PC-Schnittstelle > siehe Kapitel 5.7
Automatisierungsschnittstelle 19-polig (analog)
Optional > siehe Kapitel 5.6.1
Drucktaste Sicherungsautomat
Absicherung Versorgungsspannung Drahtvorschubmotor
(Ausgelösten Automat durch Betätigen zurücksetzen).
Anschlussbuchse, 7-polig (digital)
Zum Anschluss digitaler Zubehörkomponenten
Anschlussbuchse - RJ45 - Option
Netzwerkanschluss > siehe Kapitel 5.9
Anschlussbuchse, Handscanner
Bauteilidentifikation Xnet - Optional - > siehe Kapitel 5.8
Anschlussbuchse 14-polig
Anschluss Steuerleitung Drahtvorschubgerät
