4.8.5 Verdrahtungspläne

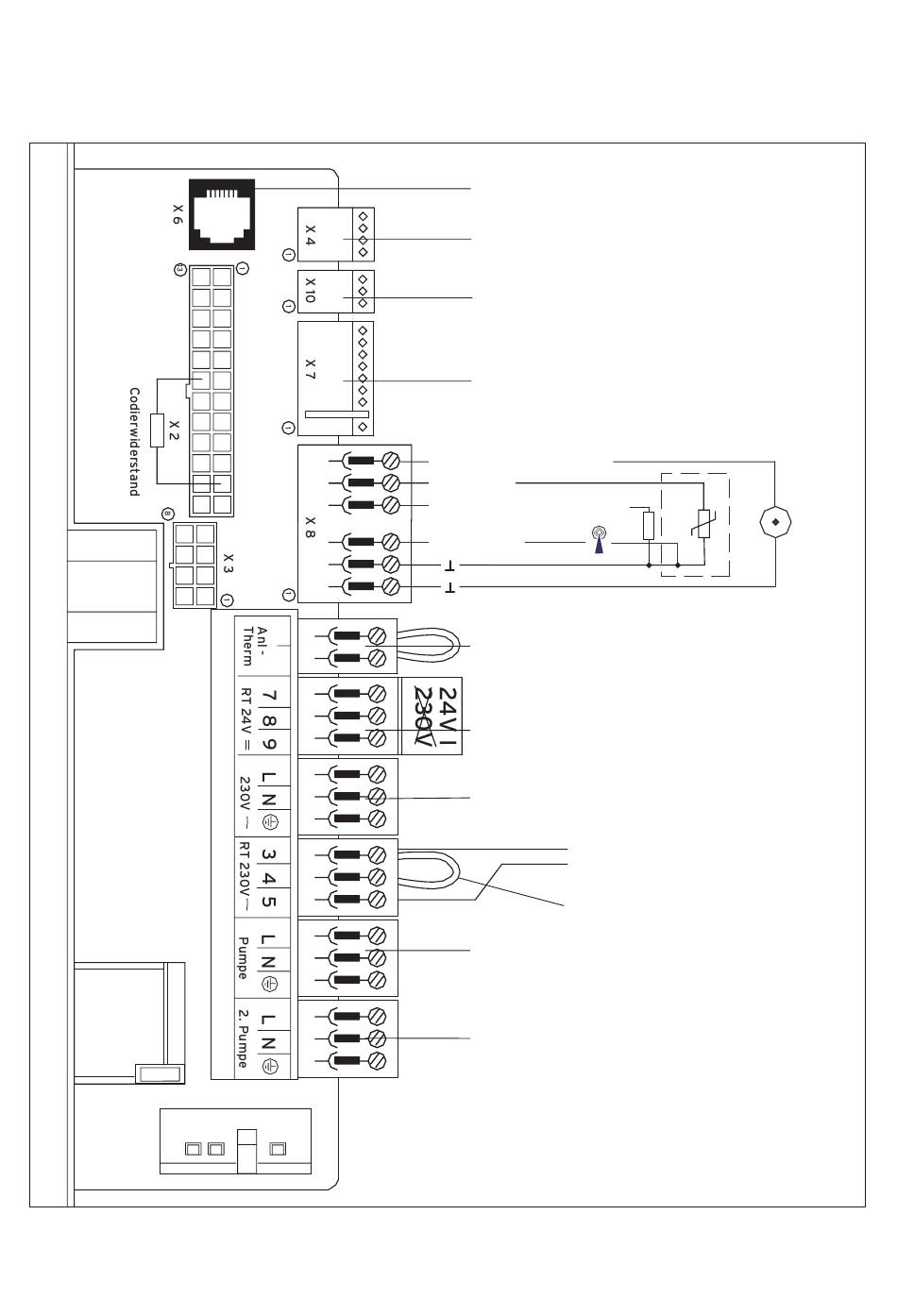

Abb. 4.19 Anschlussplan ecoTEC exclusiv VC
Installations- und Wartungsanleitung Gas-Wandheizgerät mit Brennwerttechnik ecoTEC /2 exclusiv VC 466/2-E
Diagnose
Vorrangumschaltventil
PWM-Pumpensignal (nur ecoTEC exclusiv)
Anschluss Zubehör-Box 306 248
und Multifunktionsmodul 306 253
Taster für Zirkulationspumpe
Aussenfühler
Fühler in hydraulischer Weiche
DCF-77 Signal
Maximalthermostat für Fußbodenheizung, 20 V
(bei Anschluss Brücke entfernen)
Raumthermostat 24 V: Anschlüsse 7, 8 und 9
Achtung: Keine Netzspannung anschließen!
Zerstörungsgefahr der Elektronik!
Netzanschluss: 230 V/50 Hz
Anschluss 230 V/50 Hz - Gebläse
Raumthermostat 230 V/50 Hz
(bei Anschluss Brücke entfernen)
Anschluss Heizungspumpe
Anschluss Zirkulationspumpe oder
ext. Heizungspumpe oder
Speicherladepumpe oder
Solarpumpe
(umschaltbar über DIA-System, Diagnosepunkt d.16)
