4 Installation
4.2.1 Direkteinspeisung mit geräteintern angeordne-
ter Heizungspumpe
1
3
2
3
230V~
3
53

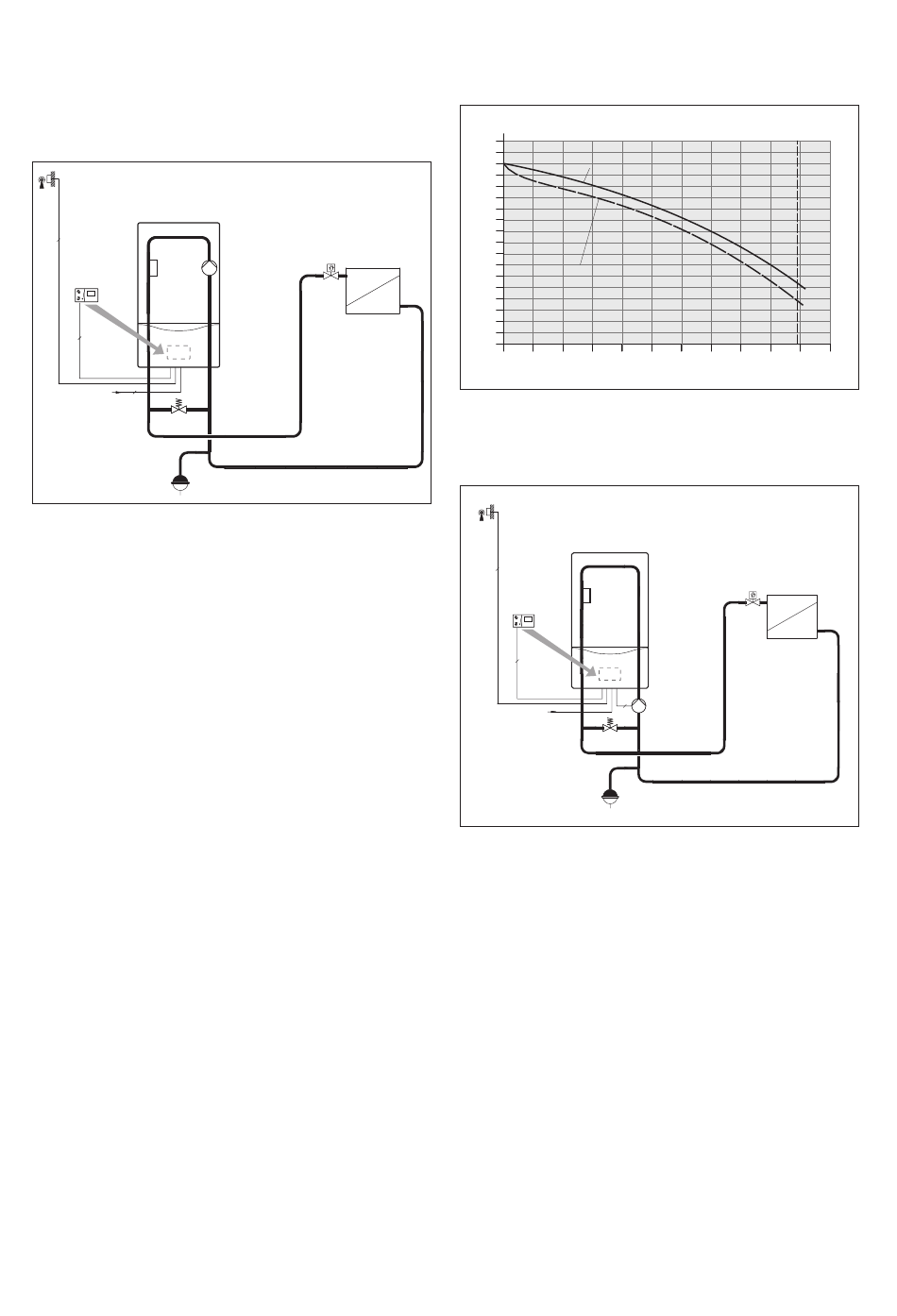

Abb. 4.1 Beispiel 1: Radiatorenheizung, Direkteinspeisung,
Pumpe geräteintern
Legende Abb. 4.1
1 ecoTEC exclusiv VC 466/2-E
2 Heizungspumpe (geräteintern; Zubehör)
53 Überströmventil (bauseits)
Weitere Anlagenbeispiele und detaillierte Informationen
entnehmen Sie bitte der Planungsinformation Brennwert
(PLI) mit der Bestellnummer 87 62 24.
Pumpenauslegung; Anlagendimensionierung
Die Anlagenplanung ist so vorzunehmen, dass im
Auslegungspunkt optimal eine Wassermenge von:
V = 2000 l/h mit ∆T = 20 K
über Gerät und Anlage fliessen.
Die sich daraus für die Anlagendimensionierung erge-
bende Restförderhöhe ist der Abb. 4.2 zu entnehmen.
Einstellung des Überströmventiles
Zur Sicherstellung der Mindest-Umlaufwassermenge von
1150 l/h über das Gerät ist der Einbau und die
Einstellung des Überströmventils vorzunehmen.
Wir empfehlen eine Einstellung des Überstömventil auf
250 mbar in Bezug auf mögliche Geräusche an
Thermostatventilen. Das Überstömventil kann jedoch bis
zu 400 mbar eingestellt werden (gilt nur bei Zubehör-
pumpe 309 445).
12 12
Installations- und Wartungsanleitung Gas-Wandheizgerät mit Brennwerttechnik ecoTEC /2 exclusiv VC 466/2-E
Druck in mbar
900
850
800 Restförderhöhe ohne Schwerkraftbremse
750
700
650
600
550
500
450
400
350
300
Restförderhöhe mit Schwerkraftbremse
250 (Zubehör, Art.-Nr. 306 715)
200
150
100
50
0
0 200 400 600 800
Abb. 4.2 Resultierende Kennlinie (Restförderhöhe) VC 466/2-E
4.2.2 Direkteinspeisung mit anlagenseitig angeordne-
ter Heizungspumpe
1
3
3
230V~ 3
53
Abb. 4.3 Beispiel 2: Radiatorenheizung, Direkteinspeisung,
Pumpe geräteextern
Legende Abb. 4.3
1 ecoTEC exclusiv VC 466/2-E
2 Heizungspumpe (bauseits)
53 Überströmventil (bauseits)
Weitere Anlagenbeispiele und detaillierte Informationen
entnehmen Sie bitte der Planungsinformation Brennwert
(PLI) mit der Bestellnummer 87 62 24.
Pumpenauslegung
Die externe, bauseits zu stellende Pumpe ist so auszu-
wählen, dass im Auslegungspunkt der Anlage optimal
eine Wassermenge von:
V = 2000 l/h mit ∆T = 20 K
über Gerät und Anlage fließen. Der Druckverlust des
Heizgerätes ist der Gerätekennlinie in Abb. 4.4 zu ent-
nehmen.
Nennpunkt
1000 1200 1400 1600 1800 2000
Volumenstrom in l/h
2
2200
