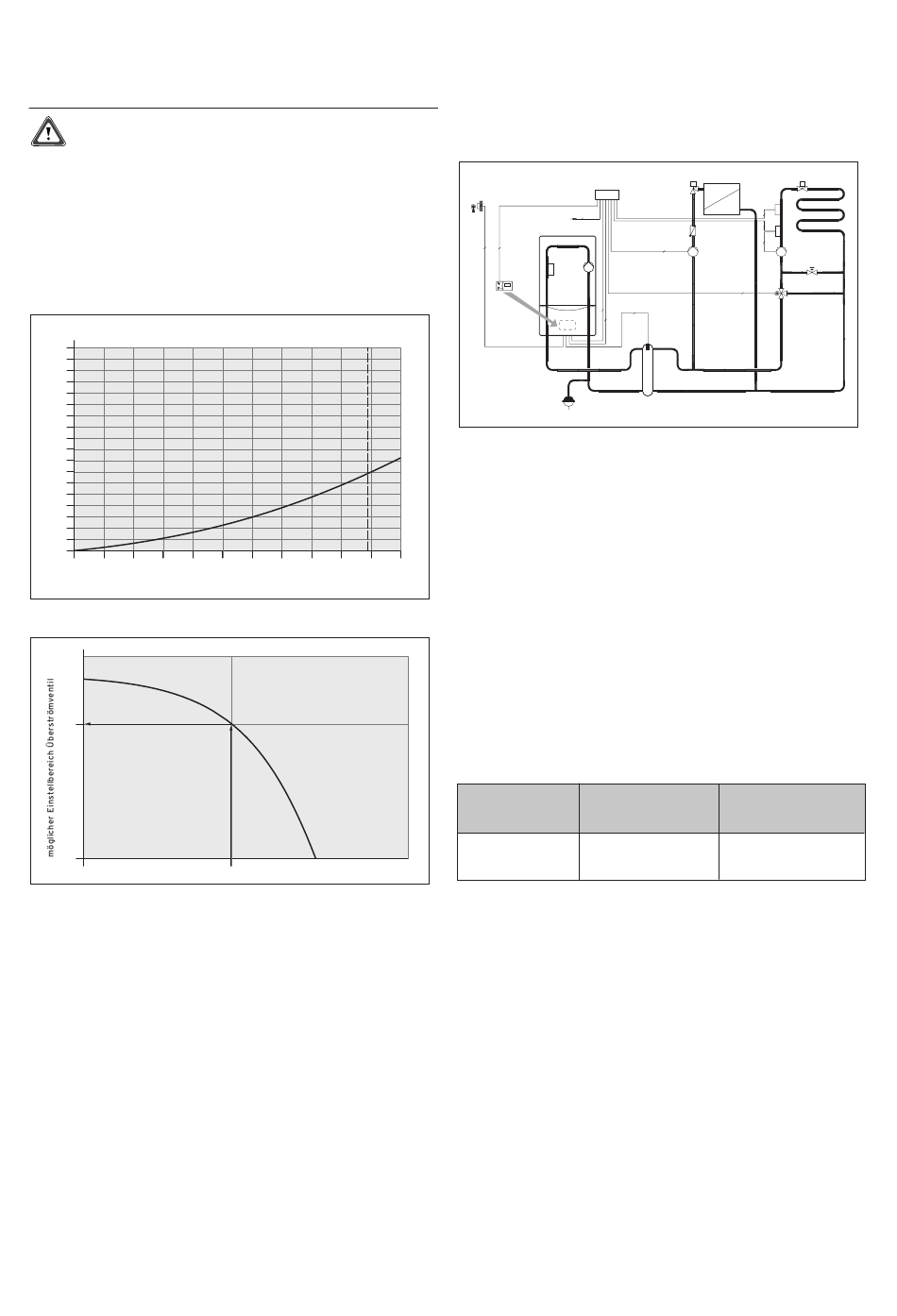

Achtung!
Die Pumpe muss im Rücklauf eingebaut werden!
Einstellung des Überströmventiles
Zur Sicherstellung der Mindest-Umlaufwassermenge von
1150 l/h über das Gerät ist der Einbau und die Einstel-
lung des Überströmventils vorzunehmen. Diese Mindest-
Umlaufwassermenge muss auch noch bei der kleinsten
eingestellten Pumpenkennlinie gewährleistet sein (siehe
Abb. 4.5).
Druck in mbar
900
850
800
750
700
650
600
550
500
450
400
350
300
250
200
150
100
50
0
0 200 400 600 800
Abb. 4.4 Gerätekennlinie (Druckverlust) VC 466/2-E
H
max
min
0
Abb. 4.5 Einstellung des Überströmventils
Installations- und Wartungsanleitung Gas-Wandheizgerät mit Brennwerttechnik ecoTEC /2 exclusiv VC 466/2-E
Nennpunkt
1000 1200 1400 1600 1800 2000
Volumenstrom in l/h
kleinste Kennlinie der geregelten Pumpe
1150 l/h
4.2.3 Hydraulische Entkoppelung mit geräteseitig
angeordneter Heizungspumpe
230V~
1
3 3
Abb. 4.6 Beispiel 3: Radiatoren- und Fußbodenheizung, hydrau-
lische Trennung, Pumpe geräteintern
Legende Abb. 4.6
1 ecoTEC exclusiv VC 466/2-E
2 Heizungspumpe (geräteintern; Zubehör)
17aVorlauftemperaturfühler
45 Hydraulische Weiche
2200
Weitere Anlagenbeispiele und detaillierte Informationen
entnehmen Sie bitte der Planungsinformation Brennwert
(PLI) mit der Bestellnummer 87 62 24.
Pumpenauslegung im Wärmeerzeugerkreis
Indem die als Zubehör erhältliche Pumpe ins Heizgerät
integriert wird, braucht keine Pumpenauslegung mehr
vorgenommen zu werden.
Die Gerätepumpe ist gemäß Tabelle 4.1 einzustellen.
Pumpenleistung
V
Tabelle 4.1: Pumpenleistung
Die Pumpenleistung muss auf die Tabellenwerte einge-
stellt werden (im DIA-System unter Punkt d.14).
Auswahl der hydraulischen Weiche
Die Auswahl einer geeigneten hydraulischen Weiche des
Typs WH (Zubehör) kann mit Hilfe von Tabelle 4.2 erfol-
gen.
Über die hydraulische Weiche in Verbindung mit der im
Heizgerät integrierten Pumpe ist eine ausreichend hohe
Wassermenge (Mindest-Umlaufwassermenge) über das
Heizgerät stets gegeben.
Installation 4
ϑ
3
3
2
4
2
3
3
17a
mit Schwerkraft- ohne Schwerkraft-
bremse bremse
100 % 80 %
ϑ
2
3
3
13 13
