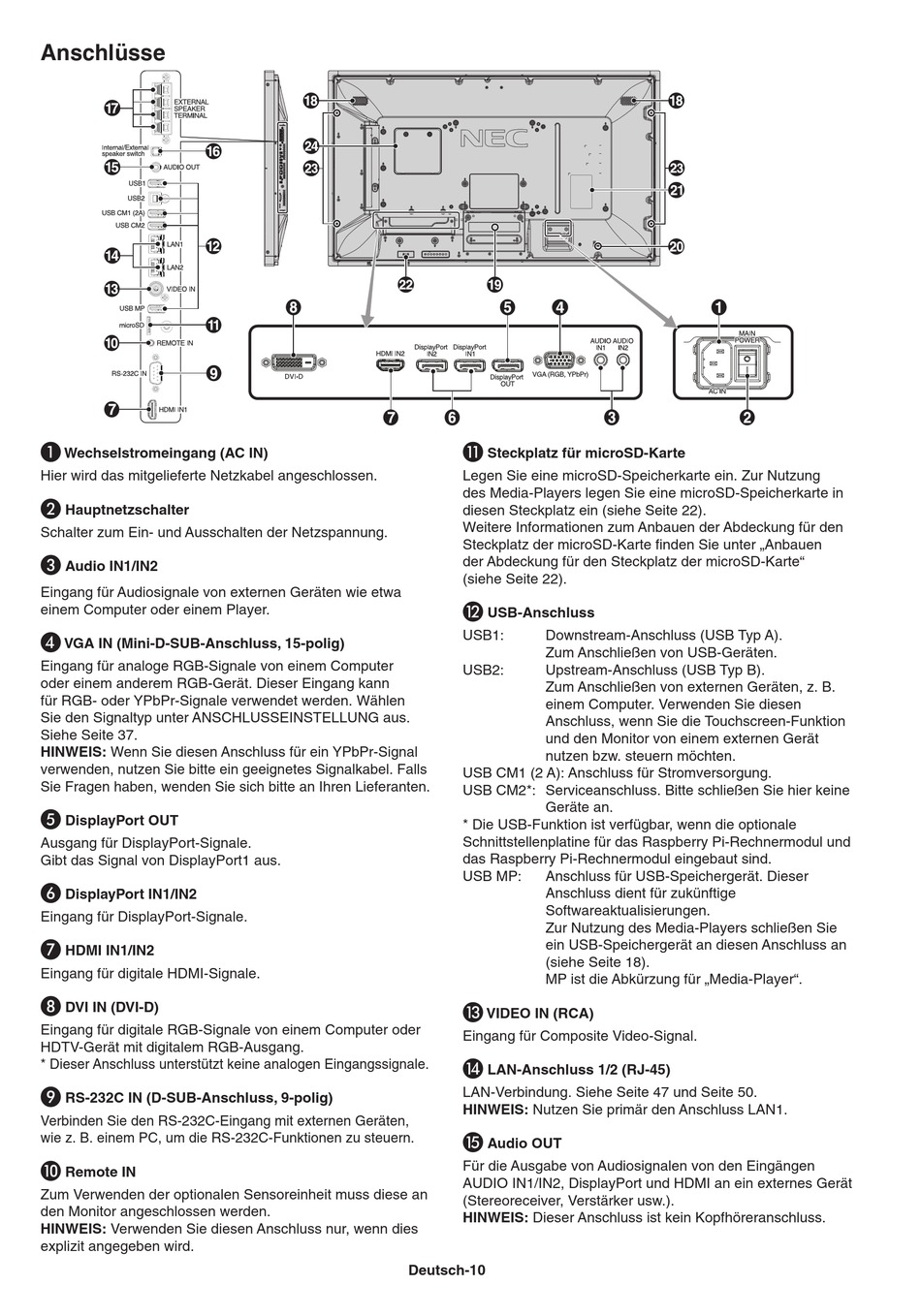

Anschlüsse
A
Wechselstromeingang (AC IN)
Hier wird das mitgelieferte Netzkabel angeschlossen.
B
Hauptnetzschalter
Schalter zum Ein- und Ausschalten der Netzspannung.
C
Audio IN1/IN2
Eingang für Audiosignale von externen Geräten wie etwa
einem Computer oder einem Player.
D
VGA IN (Mini-D-SUB-Anschluss, 15-polig)
Eingang für analoge RGB-Signale von einem Computer
oder einem anderem RGB-Gerät. Dieser Eingang kann
für RGB- oder YPbPr-Signale verwendet werden. Wählen
Sie den Signaltyp unter ANSCHLUSSEINSTELLUNG aus.
Siehe Seite 37.
HINWEIS: Wenn Sie diesen Anschluss für ein YPbPr-Signal
verwenden, nutzen Sie bitte ein geeignetes Signalkabel. Falls
Sie Fragen haben, wenden Sie sich bitte an Ihren Lieferanten.
E
DisplayPort OUT
Ausgang für DisplayPort-Signale.
Gibt das Signal von DisplayPort1 aus.
F
DisplayPort IN1/IN2
Eingang für DisplayPort-Signale.
G
HDMI IN1/IN2
Eingang für digitale HDMI-Signale.
H
DVI IN (DVI-D)
Eingang für digitale RGB-Signale von einem Computer oder
HDTV-Gerät mit digitalem RGB-Ausgang.
* Dieser Anschluss unterstützt keine analogen Eingangssignale.
I
RS-232C IN (D-SUB-Anschluss, 9-polig)
Verbinden Sie den RS-232C-Eingang mit externen Geräten,
wie z. B. einem PC, um die RS-232C-Funktionen zu steuern.
J
Remote IN
Zum Verwenden der optionalen Sensoreinheit muss diese an
den Monitor angeschlossen werden.
HINWEIS: Verwenden Sie diesen Anschluss nur, wenn dies
explizit angegeben wird.
K
Steckplatz für microSD-Karte
Legen Sie eine microSD-Speicherkarte ein. Zur Nutzung
des Media-Players legen Sie eine microSD-Speicherkarte in
diesen Steckplatz ein (siehe Seite 22).
Weitere Informationen zum Anbauen der Abdeckung für den
Steckplatz der microSD-Karte finden Sie unter „Anbauen
der Abdeckung für den Steckplatz der microSD-Karte"
(siehe Seite 22).
L
USB-Anschluss
USB1: Downstream-Anschluss (USB Typ A).
Zum Anschließen von USB-Geräten.
USB2: Upstream-Anschluss (USB Typ B).
Zum Anschließen von externen Geräten, z. B.
einem Computer. Verwenden Sie diesen
Anschluss, wenn Sie die Touchscreen-Funktion
und den Monitor von einem externen Gerät
nutzen bzw. steuern möchten.
USB CM1 (2 A): Anschluss für Stromversorgung.
USB CM2*: Serviceanschluss. Bitte schließen Sie hier keine
Geräte an.
* Die USB-Funktion ist verfügbar, wenn die optionale
Schnittstellenplatine für das Raspberry Pi-Rechnermodul und
das Raspberry Pi-Rechnermodul eingebaut sind.
USB MP: Anschluss für USB-Speichergerät. Dieser
Anschluss dient für zukünftige
Softwareaktualisierungen.
Zur Nutzung des Media-Players schließen Sie
ein USB-Speichergerät an diesen Anschluss an
(siehe Seite 18).
MP ist die Abkürzung für „Media-Player".
M
VIDEO IN (RCA)
Eingang für Composite Video-Signal.
N
LAN-Anschluss 1/2 (RJ-45)
LAN-Verbindung. Siehe Seite 47 und Seite 50.
HINWEIS: Nutzen Sie primär den Anschluss LAN1.
O
Audio OUT
Für die Ausgabe von Audiosignalen von den Eingängen
AUDIO IN1/IN2, DisplayPort und HDMI an ein externes Gerät
(Stereoreceiver, Verstärker usw.).
HINWEIS: Dieser Anschluss ist kein Kopfhöreranschluss.
Deutsch-10
