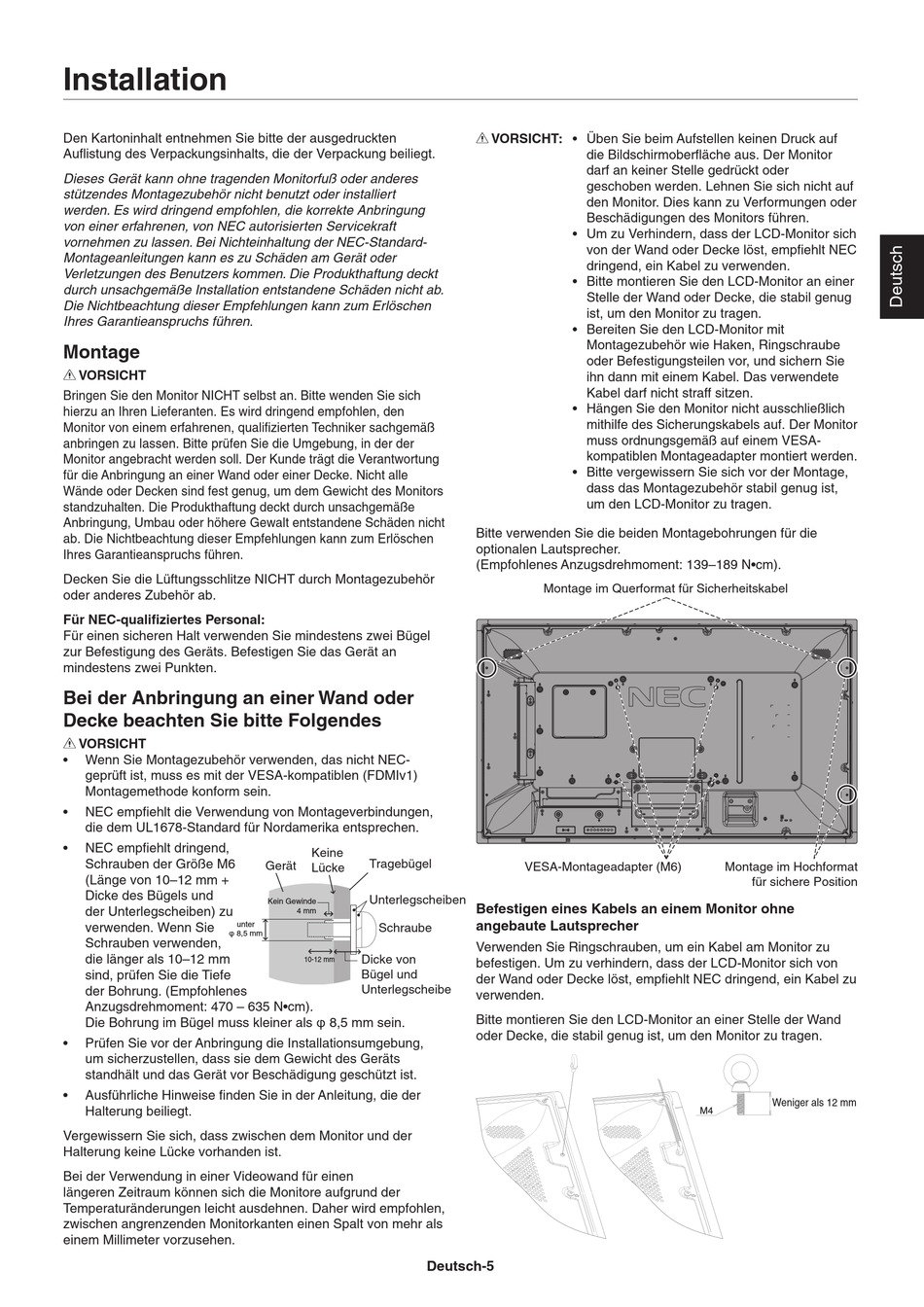

Installation - NEC MultiSync V404-T Bedienungsanleitung

Installation

Den Kartoninhalt entnehmen Sie bitte der ausgedruckten
Auflistung des Verpackungsinhalts, die der Verpackung beiliegt.
Dieses Gerät kann ohne tragenden Monitorfuß oder anderes
stützendes Montagezubehör nicht benutzt oder installiert
werden. Es wird dringend empfohlen, die korrekte Anbringung
von einer erfahrenen, von NEC autorisierten Servicekraft
vornehmen zu lassen. Bei Nichteinhaltung der NEC-Standard-
Montageanleitungen kann es zu Schäden am Gerät oder
Verletzungen des Benutzers kommen. Die Produkthaftung deckt
durch unsachgemäße Installation entstandene Schäden nicht ab.
Die Nichtbeachtung dieser Empfehlungen kann zum Erlöschen
Ihres Garantieanspruchs führen.
Montage
VORSICHT
Bringen Sie den Monitor NICHT selbst an. Bitte wenden Sie sich
hierzu an Ihren Lieferanten. Es wird dringend empfohlen, den
Monitor von einem erfahrenen, qualifizierten Techniker sachgemäß
anbringen zu lassen. Bitte prüfen Sie die Umgebung, in der der
Monitor angebracht werden soll. Der Kunde trägt die Verantwortung
für die Anbringung an einer Wand oder einer Decke. Nicht alle
Wände oder Decken sind fest genug, um dem Gewicht des Monitors
standzuhalten. Die Produkthaftung deckt durch unsachgemäße
Anbringung, Umbau oder höhere Gewalt entstandene Schäden nicht
ab. Die Nichtbeachtung dieser Empfehlungen kann zum Erlöschen
Ihres Garantieanspruchs führen.
Decken Sie die Lüftungsschlitze NICHT durch Montagezubehör
oder anderes Zubehör ab.
Für NEC-qualifiziertes Personal:
Für einen sicheren Halt verwenden Sie mindestens zwei Bügel
zur Befestigung des Geräts. Befestigen Sie das Gerät an
mindestens zwei Punkten.
Bei der Anbringung an einer Wand oder
Decke beachten Sie bitte Folgendes
VORSICHT
• Wenn Sie Montagezubehör verwenden, das nicht NEC-
geprüft ist, muss es mit der VESA-kompatiblen (FDMIv1)
Montagemethode konform sein.
• NEC empfiehlt die Verwendung von Montageverbindungen,
die dem UL1678-Standard für Nordamerika entsprechen.
• NEC empfiehlt dringend,
Schrauben der Größe M6
(Länge von 10–12 mm +
Dicke des Bügels und
der Unterlegscheiben) zu
verwenden. Wenn Sie unter
 8,5 mm
Schrauben verwenden,
die länger als 10–12 mm
sind, prüfen Sie die Tiefe
der Bohrung. (Empfohlenes
Anzugsdrehmoment: 470 – 635 N•cm).
Die Bohrung im Bügel muss kleiner als  8,5 mm sein.
• Prüfen Sie vor der Anbringung die Installationsumgebung,
um sicherzustellen, dass sie dem Gewicht des Geräts
standhält und das Gerät vor Beschädigung geschützt ist.
• Ausführliche Hinweise finden Sie in der Anleitung, die der
Halterung beiliegt.
Vergewissern Sie sich, dass zwischen dem Monitor und der
Halterung keine Lücke vorhanden ist.
Bei der Verwendung in einer Videowand für einen
längeren Zeitraum können sich die Monitore aufgrund der
Temperaturänderungen leicht ausdehnen. Daher wird empfohlen,
zwischen angrenzenden Monitorkanten einen Spalt von mehr als
einem Millimeter vorzusehen.
Keine
Tragebügel
Gerät
Lücke
Unterlegscheiben
Kein Gewinde
4 mm
Schraube
Dicke von
10-12 mm
Bügel und
Unterlegscheibe
Deutsch-5
VORSICHT: • Üben Sie beim Aufstellen keinen Druck auf
die Bildschirmoberfläche aus. Der Monitor
darf an keiner Stelle gedrückt oder
geschoben werden. Lehnen Sie sich nicht auf
den Monitor. Dies kann zu Verformungen oder
Beschädigungen des Monitors führen.
• Um zu Verhindern, dass der LCD-Monitor sich
von der Wand oder Decke löst, empfiehlt NEC
dringend, ein Kabel zu verwenden.
• Bitte montieren Sie den LCD-Monitor an einer
Stelle der Wand oder Decke, die stabil genug
ist, um den Monitor zu tragen.
• Bereiten Sie den LCD-Monitor mit
Montagezubehör wie Haken, Ringschraube
oder Befestigungsteilen vor, und sichern Sie
ihn dann mit einem Kabel. Das verwendete
Kabel darf nicht straff sitzen.
• Hängen Sie den Monitor nicht ausschließlich
mithilfe des Sicherungskabels auf. Der Monitor
muss ordnungsgemäß auf einem VESA-
kompatiblen Montageadapter montiert werden.
• Bitte vergewissern Sie sich vor der Montage,
dass das Montagezubehör stabil genug ist,
um den LCD-Monitor zu tragen.
Bitte verwenden Sie die beiden Montagebohrungen für die
optionalen Lautsprecher.
(Empfohlenes Anzugsdrehmoment: 139–189 N•cm).
Montage im Querformat für Sicherheitskabel
VESA-Montageadapter (M6)
Befestigen eines Kabels an einem Monitor ohne
angebaute Lautsprecher
Verwenden Sie Ringschrauben, um ein Kabel am Monitor zu
befestigen. Um zu verhindern, dass der LCD-Monitor sich von
der Wand oder Decke löst, empfiehlt NEC dringend, ein Kabel zu
verwenden.
Bitte montieren Sie den LCD-Monitor an einer Stelle der Wand
oder Decke, die stabil genug ist, um den Monitor zu tragen.
Montage im Hochformat
für sichere Position
Weniger als 12 mm
