Inhaltszusammenfassung für NEC MultiSync V554Q

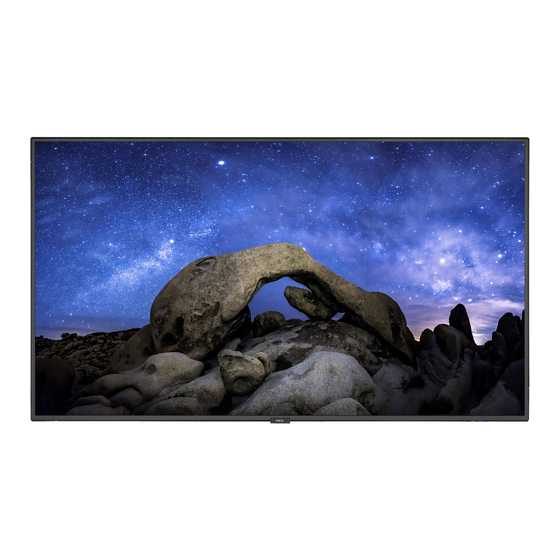

- Seite 1 Bedienungsanleitung Großformatbildschirm MultiSync V554Q MODELL: V554Q Die Modellbezeichnung befindet sich auf dem Schild auf der Monitorrückseite.
- Seite 1 Bedienungsanleitung Großformatbildschirm MultiSync V554Q MODELL: V554Q Die Modellbezeichnung befindet sich auf dem Schild auf der Monitorrückseite.
- Seite 2 Inhaltsverzeichnis Registrierungsinformationen ............................. Deutsch-1 Wichtige Informationen ..............................Deutsch-2 WARNUNG ................................ Deutsch-2 VORSICHT................................. Deutsch-2 Sicherheitsvorkehrungen, Pflege und Einsatzempfehlungen .................... Deutsch-3 Sicherheitsvorkehrungen, Pflege und Einsatzempfehlungen ................Deutsch-3 Einsatzempfehlungen ............................Deutsch-3 Ergonomie ................................Deutsch-3 Reinigen des LCD-Bildschirms .......................... Deutsch-4 Reinigen des Gehäuses ............................. Deutsch-4 Installation ..................................
- Seite 2 Inhaltsverzeichnis Registrierungsinformationen ............................. Deutsch-1 Wichtige Informationen ..............................Deutsch-2 WARNUNG ................................ Deutsch-2 VORSICHT................................. Deutsch-2 Sicherheitsvorkehrungen, Pflege und Einsatzempfehlungen .................... Deutsch-3 Sicherheitsvorkehrungen, Pflege und Einsatzempfehlungen ................Deutsch-3 Einsatzempfehlungen ............................Deutsch-3 Ergonomie ................................Deutsch-3 Reinigen des LCD-Bildschirms .......................... Deutsch-4 Reinigen des Gehäuses ............................. Deutsch-4 Installation ..................................
-
Seite 3: Fcc-Hinweis
WARNUNG: Gemäß der Federal Communications Commission sind keinerlei Modifikationen oder Veränderungen an dem Gerät MIT AUSNAHME der von NEC Display Solutions of America, Inc. freigegebenen und im vorliegenden Handbuch erläuterten zulässig. Eine Nichtbeachtung dieser behördlichen Vorschrift könnte dazu führen, dass Ihre Betriebserlaubnis dieses Geräts erlischt. -
Seite 3: Fcc-Hinweis
WARNUNG: Gemäß der Federal Communications Commission sind keinerlei Modifikationen oder Veränderungen an dem Gerät MIT AUSNAHME der von NEC Display Solutions of America, Inc. freigegebenen und im vorliegenden Handbuch erläuterten zulässig. Eine Nichtbeachtung dieser behördlichen Vorschrift könnte dazu führen, dass Ihre Betriebserlaubnis dieses Geräts erlischt. - Seite 4 VORSICHT: Bitte verwenden Sie das mit diesem Gerät gelieferte Netzkabel gemäß der folgenden Tabelle. Setzen Sie sich mit NEC in Verbindung, wenn der Monitor ohne Netzkabel geliefert wurde. In allen anderen Fällen ist das Netzkabel zu verwenden, dessen Stecker der am Aufstellort vorhandenen Steckdose entspricht. Das kompatible Netzkabel eignet sich für die an der Steckdose anliegende Netzspannung und wurde gemäß...
- Seite 4 VORSICHT: Bitte verwenden Sie das mit diesem Gerät gelieferte Netzkabel gemäß der folgenden Tabelle. Setzen Sie sich mit NEC in Verbindung, wenn der Monitor ohne Netzkabel geliefert wurde. In allen anderen Fällen ist das Netzkabel zu verwenden, dessen Stecker der am Aufstellort vorhandenen Steckdose entspricht. Das kompatible Netzkabel eignet sich für die an der Steckdose anliegende Netzspannung und wurde gemäß...
-
Seite 5: Sicherheitsvorkehrungen, Pflege Und Einsatzempfehlungen
Shield of a Coaxial Cable (Erdung der Außenabschirmung • Verwenden Sie in Großbritannien für diesen Monitor ein bei Koaxialkabeln) der NEC-Vorschriften (National BS-zugelassenes Netzkabel mit angeformtem Stecker. Electrical Code) geerdet sein. Der Stecker muss mit einer schwarzen Sicherung (5 A) •... -
Seite 5: Sicherheitsvorkehrungen, Pflege Und Einsatzempfehlungen
Shield of a Coaxial Cable (Erdung der Außenabschirmung • Verwenden Sie in Großbritannien für diesen Monitor ein bei Koaxialkabeln) der NEC-Vorschriften (National BS-zugelassenes Netzkabel mit angeformtem Stecker. Electrical Code) geerdet sein. Der Stecker muss mit einer schwarzen Sicherung (5 A) •... - Seite 6 • Stellen Sie Helligkeit und Kontrast des Monitors mit den entsprechenden Steuerungen ein, um die Lesbarkeit zu optimieren. • Lassen Sie Ihre Augen regelmäßig untersuchen. • Verwenden Sie bei Standardeingangssignalen die voreingestellten Größen- und Positionseinstellungen. • Verwenden Sie die vordefinierten Farbeinstellungen. •...
- Seite 6 • Stellen Sie Helligkeit und Kontrast des Monitors mit den entsprechenden Steuerungen ein, um die Lesbarkeit zu optimieren. • Lassen Sie Ihre Augen regelmäßig untersuchen. • Verwenden Sie bei Standardeingangssignalen die voreingestellten Größen- und Positionseinstellungen. • Verwenden Sie die vordefinierten Farbeinstellungen. •...
- Seite 7 Dieses Gerät kann ohne tragenden Monitorfuß oder anderes VORSICHT stützendes Montagezubehör nicht benutzt oder installiert • Wenn Sie Montagezubehör verwenden, das nicht NEC- werden. Es wird dringend empfohlen, die korrekte Anbringung geprüft ist, muss es mit der VESA-kompatiblen (FDMIv1) von einer erfahrenen, von NEC autorisierten Servicekraft Montagemethode konform sein.
- Seite 7 Dieses Gerät kann ohne tragenden Monitorfuß oder anderes VORSICHT stützendes Montagezubehör nicht benutzt oder installiert • Wenn Sie Montagezubehör verwenden, das nicht NEC- werden. Es wird dringend empfohlen, die korrekte Anbringung geprüft ist, muss es mit der VESA-kompatiblen (FDMIv1) von einer erfahrenen, von NEC autorisierten Servicekraft Montagemethode konform sein.
-
Seite 8: Anbringung An Der Decke
Vergewissern Sie sich, dass das Gerät an einem soliden befestigen. Um zu verhindern, dass der Monitor sich von der Teil der Deckenkonstruktion angebracht wird, wie zum Wand oder Decke löst, empfiehlt NEC dringend, ein Kabel zu Beispiel einem Stützpfeiler. Sichern Sie den Monitor mit verwenden. -
Seite 8: Anbringung An Der Decke
Vergewissern Sie sich, dass das Gerät an einem soliden befestigen. Um zu verhindern, dass der Monitor sich von der Teil der Deckenkonstruktion angebracht wird, wie zum Wand oder Decke löst, empfiehlt NEC dringend, ein Kabel zu Beispiel einem Stützpfeiler. Sichern Sie den Monitor mit verwenden. -
Seite 9: Einbauen Einer Zusatzplatine
Wechseln der Position des NEC-Emblems Wenn Sie Montagezubehör verwenden, das nicht NEC- konform und -geprüft ist, muss es mit dem VESA-Standard Bei der Verwendung des Monitors im Hochformat kann die Flat Display Mounting Interface (FDMI) konform sein. Position des NEC-Emblems gewechselt werden. -
Seite 9: Einbauen Einer Zusatzplatine
Wechseln der Position des NEC-Emblems Wenn Sie Montagezubehör verwenden, das nicht NEC- konform und -geprüft ist, muss es mit dem VESA-Standard Bei der Verwendung des Monitors im Hochformat kann die Flat Display Mounting Interface (FDMI) konform sein. Position des NEC-Emblems gewechselt werden. -
Seite 10: Anbringen Und Entfernen Des Optionalen Standfußes
3. Anbringen und Entfernen des optionalen 2. Fixieren Sie die Tragsäule mit den beigelegten Schrauben im Profil. Drehen Sie die Schrauben in die beiden Standfußes Schraubenbohrungen im Profil ein (Abbildung 4). Zum An- und Abbauen des Fußes sind VORSICHT: • mindestens zwei Personen erforderlich. -
Seite 10: Anbringen Und Entfernen Des Optionalen Standfußes
3. Anbringen und Entfernen des optionalen 2. Fixieren Sie die Tragsäule mit den beigelegten Schrauben im Profil. Drehen Sie die Schrauben in die beiden Standfußes Schraubenbohrungen im Profil ein (Abbildung 4). Zum An- und Abbauen des Fußes sind VORSICHT: • mindestens zwei Personen erforderlich. -
Seite 11: Die Teile Und Ihre Funktionen
Die Teile und ihre Funktionen Bedienfeld Taste (Netztaste) Taste (Auf-Taste) Schaltet den Monitor ein bzw. in den Standby-Modus. Aktiviert das OSD-Menü, wenn es deaktiviert ist. Siehe auch Seite Dient als Taste , mit der Sie die Markierung im OSD-Menü aufwärts zum gewünschten Element verschieben können. -
Seite 12: Anschlüsse
Anschlüsse USB Upstream Wechselstromeingang (AC IN) USB-Anschluss Hier wird das mitgelieferte Netzkabel angeschlossen. USB1: Downstream-Anschluss (USB Typ A). Zum Anschließen von USB-Geräten. Hauptnetzschalter USB2: Upstream-Anschluss (USB Typ B). Zum Anschließen von externen Geräten, z. B. Schalter zum Ein- und Ausschalten der Netzspannung. einem Computer. - Seite 13 Steckplatz für Raspberry Pi-Rechnermodul Steckplatz für den Einbau einer Schnittstellenplatine für das Raspberry Pi-Rechnermodul und ein Raspberry Pi- Rechnermodul. Weitere Informationen sind unter https://www.nec-display.com/dl/en/manual/raspberrypi/ zu finden. VORSICHT: Der Einbau muss von einem qualifizierten Techniker durchgeführt werden. Versuchen Sie nicht, die Schnittstellenplatine für das Rechnermodul und das Raspberry Pi- Rechnermodul selbst einzubauen.
-
Seite 14: Fernbedienung
Fernbedienung Taste EXIT Mit dieser Taste kehren Sie bei Verwendung des OSD-Menüs zum vorherigen Menü zurück. Taste /q (Auf-/Ab-Taste) Dient als Tasten q, mit denen Sie die Markierung im OSD-Menü auf- oder abwärts zum gewünschten Element verschieben können. Verschiebt das kleine Bild im Modus PIP (Bild-in-Bild) nach oben oder unten. -
Seite 15: Reichweite Der Fernbedienung
Reichweite der Fernbedienung Taste STILL EIN-/AUS-Taste: Aktiviert/deaktiviert den Standbildmodus. Richten Sie die Vorderseite der Fernbedienung bei der Taste CAPTURE: Nimmt ein Standbild auf. Tastenbenutzung auf den Fernbedienungssensor des HINWEIS: Diese Funktion wird deaktiviert, wenn Sie eine der Monitors. folgenden Optionen auswählen: [MEHRFACHBILDMODUS], Sie können die Fernbedienung bis zu etwa 7 m Entfernung [TEXT-TICKER], [BILDSCHIRMSCHONER], PUNKT ZOOM, vom Fernbedienungssensor entfernt einsetzen. -
Seite 16: Einrichtung
Der Ventilator für die Zusatzplatine wird oder explodieren. aktiviert, auch wenn die Temperatur unter der regulären Temperaturschranke zum Kühlen NEC gibt folgende Empfehlungen für die Batterien: der Zusatzplatine liegt. Bei einer Überhitzung • Legen Sie Mignon-Batterien (Größe AAA) so ein, dass des Monitors trotz laufenden Lüfters wird eine... -
Seite 17: Empfohlene Einstellungen
4. Schließen Sie das mitgelieferte 9. Passen Sie die Bildeinstellungen an Netzkabel an (siehe Seite Der Monitor sollte in der Nähe einer leicht zugänglichen Passen Sie ggf. die Einstellungen für Hintergrundbeleuchtung Steckdose aufgestellt werden. oder Kontrast im OSD-Menü [BILD] an. VORSICHT: Befestigen Sie das Netzkabel mithilfe der 10. -
Seite 18: Bevor Sie Geräte Anschließen
Verbindungen HINWEIS: Beim Einschalten des Bildschirms oder eines anderen externen Geräts dürfen keine Kabel angeschlossen bzw. abgezogen werden, da dies zu einem Bildverlust führen kann. HINWEIS: Verwenden Sie kein dämpfendes Audiokabel (mit integriertem Widerstand). Verwenden Sie ein Audiokabel ohne integrierten Widerstand. Bei Verwendung eines Audiokabels mit integriertem Widerstand verringert sich die Lautstärke. -
Seite 19: Herstellen Einer Verbindung Mit Einem Computer
Herstellen einer Verbindung mit einem Computer Die Art der Videoverbindungen, die mit einem Computer hergestellt werden können, hängt von der Grafikkarte des Computers ab. Die folgende Tabelle zeigt das typische werkseitig voreingestellte Signaltiming für die einzelnen Verbindungsarten. Einige Grafikkarten unterstützen möglicherweise nicht die erforderliche Auflösung für eine ordnungsgemäße Bildwiedergabe über die ausgewählte Verbindung. -
Seite 20: Anschließen Eines Usb-Geräts
Anschließen eines USB-Geräts USB1: USB-Downstream-Anschluss (Typ A). Schließen Sie einen USB-kompatiblen Flash-Speicher oder eine USB-kompatible Tastatur an den Downstream- Anschluss an. USB2: USB-Upstream-Anschluss (Typ B). Schließen Sie den Monitor mit einem USB-Kabel an einen USB-kompatiblen Computer an. Mit einem an USB2 angeschlossenen USB-kompatiblen Computer können die an USB1 angeschlossenen Geräte gesteuert werden. -
Seite 21: Grundlegende Bedienung
Grundlegende Bedienung Stromversorgung EIN und AUS Drücken Sie die Netztaste am Bedienfeld oder auf der Fernbedienung, um den Monitor einzuschalten. HINWEIS: Der Hauptnetzschalter muss auf EIN gestellt werden, damit der Monitor mit der Fernbedienung oder der Taste am Bedienfeld eingeschaltet werden kann. Hauptnetzschalter Netzschalter Verwenden der Fernbedienung... -
Seite 22: Verwendung Der Energiesparfunktionen
Betriebsanzeige Seitenverhältnis Für [MP] (Media-Player) Status und Blinkmuster der Zustand Wiederherstellung FULL ZOOM NORMAL LED-Anzeige Leuchtet blau Normal Für [DisplayPort1], [DisplayPort2], [OPTION]* Blinkt grün* Der Monitor hat für den von FULL ZOOM NORMAL Ihnen festgelegten Zeitraum kein Eingangssignal erkannt, und eine der folgenden Bedingungen liegt vor: Für [HDMI1], [HDMI2], [HDMI3] •... -
Seite 23: Media Player
MEDIA-PLAYER Gibt gespeicherte Daten wie Einzelbilder, Filme, HGM (Hintergrundmusik) wieder, die auf einem an den Monitor angeschlossenen USB-Speichergerät bzw. auf einer eingesetzten microSD-Speicherkarte abgelegt sind. Startbildschirm des Medienbetrachters • Wählen Sie [EINSTELLUNGEN] aus, um die Einstellungen für den Media-Player zu ändern. •... - Seite 24 Unterstützte Formate Dateierweiterung Audio-Codec .wav LPCM .mp3 Informationen Eintrag Bedingungen Auflösung JPEG 5000 x 5000 4000 x 4000 MPEG1 480 bei 30 fps MPEG2 MP bei ML, MP bei HL, 1080p bei 30 fps/1080i bei 60 fps H.264 Profil High Level 4.2, 1080p bei 30 fps/1080i bei 60 fps Advanced L3, Simple und Main Video-Bitrate Bis 15 Mbit/s...
- Seite 25 Anschließen eines kompatiblen USB-Speichergeräts Zur Verwendung mit dem Media-Player muss das USB-Speichergerät mit FAT32 oder FAT16 formatiert werden. Informationen zum Formatieren von USB-Speichergeräten finden Sie im Benutzerhandbuch oder der Hilfedatei für den Computer. Verwenden Sie ein USB-Speichergerät mit diesem Monitor gemäß der nachfolgenden Zeichnung. Wenn die physische Größe des USB-Geräts die folgenden unterstützten Größen überschreitet, verwenden Sie bitte ein USB- Verlängerungskabel.
-
Seite 26: Anzeige Als Diashow
Anzeige als Diashow • Wählen Sie einen Ordner aus, der Bilder oder Filme enthält. • Eine Diashow kann unter Verwendung von [MANUELL], wobei der Bildwechsel durch Drücken einer Taste auf der Fernbedienung ausgelöst wird, oder von [AUTOM.], wobei die Bilder automatisch in festgelegten Intervallen gewechselt werden ([WIEDERGABEMODUS] ist [AUTOM.]), angezeigt werden. -
Seite 27: Netzwerk & Andere Einstellungen
NETZWERK & ANDERE EINSTELLUNGEN Die folgenden Einstellungen beziehen sich auf das Netzwerk und gemeinsam genutzte Ordner für den Media-Player. Um die Einstellungen konfigurieren, drücken Sie in [NETZWERK & ANDERE EINSTELLUNGEN] die Taste SET/POINT ZOOM auf der Fernbedienung. NETZWERKEINSTELLUNGEN für MEDIA-PLAYER Menü... -
Seite 28: Verwenden Der Gemeinsamen Einstellungen Für Die Sd-Karte
Verwenden der gemeinsamen Einstellungen für die SD-Karte Sie können von einem Computer, der sich in demselben Netzwerk wie der Monitor befindet, Daten wie Bilder und Filme auf die microSD-Speicherkarte kopieren. Wenn Sie Daten kopieren möchten, legen Sie zunächst die [NETZWERKEINSTELLUNGEN] für den Media-Player fest (siehe Seite 25). -
Seite 29: Verwenden Von Inhalte Kopieren
4. RELOAD (NEU LADEN) Aktualisiert die Daten der microSD-Speicherkarte. 5. THUMB/LIST (MINIATURBILDER/LISTE) Die Dateien können als Symbole oder Miniaturbilder angezeigt werden. Bei der Auswahl des Namens eines Miniaturbilds oder Symbols wird eine Beschreibung der Datei oder des Ordners angezeigt. 6. SORT (SORTIEREN) Wählen Sie die Sortierreihenfolge aus. - Seite 30 Nativer Farbraum des LCD-Panels. Geeignet für die Verwendung bei Anwendungen mit Farbanpassung. DICOM SIM. Einstellung, die dem DICOM-Standard für die Funktion zur Standardgraustufenanzeige entspricht. PROGRAMMABLE Für die Hardware-Kalibrierungssoftware GammaCompMD QA von NEC Display Solutions (einige OSD- (PROGRAMMIERBAR) Einstellungen sind deaktiviert). MODUS...
- Seite 31 - Wenn der ausgewählte [BILDMODUS] vom ICC-Farbprofil Ihres Computers abweicht, werden die Farben möglicherweise nicht akkurat wiedergegeben. - Die von NEC Display Solutions entwickelte MultiProfiler-Software wird nachdrücklich empfohlen, um erweiterte Farbverwaltungsfunktionen wie ICC-Profil-Emulation und Drucker-Emulation zu erhalten. Die aktuelle MultiProfiler-Software ist auf der Website von NEC Display Solutions erhältlich.
- Seite 32 [SPECTRAVIEW ENGINE] ist auf [AUS] gestellt: Sie können entweder über die Option [BILDMODUS] im OSD-Menü oder der Taste PICTURE MODE auf der Fernbedienung einen der fünf unterschiedlichen Bildmodi auswählen. Für [DisplayPort1], [DisplayPort2], [OPTION]*, [HDMI1], [HDMI2], [C MODULE]* STANDARD sRGB CINEMA CUSTOM1 CUSTOM2 HIGHBRIGHT...
-
Seite 33: Osd-Bedienelemente (On-Screen Display)
OSD-Bedienelemente (On-Screen Display) HINWEIS: Je nach Modell oder optionalem Zubehör sind einige Funktionen möglicherweise nicht verfügbar. Eingangsquelle *: Dieses Menü ist nur verfügbar, wenn die optionale Hauptmenüsymbole Schnittstellenplatine für das MULTI-INPUT OPTION C MODULE Raspberry Pi-Rechnermodul Hauptmenüeintrag PICTURE: PICTURE MODE SVE-1 SETTING und das Raspberry Pi- PICTURE MODE... - Seite 34 HDR-HYBRID LOG Gamma-Einstellung für HDR, typischerweise für UHD-Rundfunk. Das System-Gamma kann angepasst werden. PROGRAMMIERBAR1, 2, 3 Mit Hilfe einer optionalen NEC-Software kann eine programmierbare Gamma kurve geladen werden. AUTO HDR AUSW Die GAMMA-Korrektur für ein HDR-Signal wird automatisch in [HDR-ST2084 (PQ)] oder [HDR-HYBRID LOG] geändert.
- Seite 35 SEITENVERHÄLTNIS Dient zur Einstellung des Bildseitenverhältnisses. HINWEIS: Wenn [SEITENVERHÄLTNIS] auf [DYNAMISCH] eingestellt ist, wird das Bild zunächst auf [VOLLBILD] geändert, und anschließend wird die [BILDSPIEGELUNG] aktiviert. Wenn [SEITENVERHÄLTNIS] auf [DYNAMISCH] oder [ZOOM] eingestellt ist, wird das Bild zunächst auf [VOLLBILD] geändert, und anschließend wird [TILE MATRIX] aktiviert.
- Seite 36 DREHUNG Das Bild wird horizontal oder vertikal gespiegelt oder gedreht dargestellt. Drücken Sie + oder - , um die Einstellung auszuwählen. HINWEIS: Diese Funktion ist nicht verfügbar, wenn [BEWEGUNG] in [BILDSCHIRMSCHONER] aktiviert ist. BILDSPIEGELUNG HINWEIS: Wenn [SEITENVERHÄLTNIS] auf [DYNAMISCH] eingestellt ist, wird das Bild zunächst auf [VOLLBILD] geändert, und anschließend wird [DREHEN] aktiviert.
- Seite 37 ZEITPLAN ZEITPLAN- Hiermit erstellen Sie einen Betriebsplan für den Monitor. EINSTELLUNGEN Drücken Sie die Tasten , q, + und –, um zu navigieren und die Einstellungen des Zeitplans zu ändern. Drücken Sie die Taste SET/ZOOM auf der Fernbedienung oder die Tasten zum Wechseln des Eingangs auf dem Monitor, um die Einstellungen auszuwählen.
- Seite 38 ZEITUMSTELL. Hiermit aktivieren oder deaktivieren Sie die Umstellung auf die Sommerzeit. HINWEIS: Wenn Sie die Einstellung für [ZEITUMSTELL.] ändern, stellen Sie zunächst [DATUM & ZEIT] ein. ZEITUMSTELL. Wenn [EIN] ausgewählt wird, legen Sie bitte unten die Einstellungen für die Zeitumstellung fest. BEGINN MONAT Legen Sie das Startdatum der Zeitumstellung fest.
- Seite 39 TEXT-TICKER* HINWEIS: Wenn [TEXT-TICKER] aktiviert ist, sind [MEHRFACHBILDMODUS] und STILL nicht verfügbar. [TEXT-TICKER] wird beendet, wenn die folgende Option aktiviert wird: [MEHRFACHBILDMODUS], [TILE MATRIX], [BILDSCHIRMSCHONER], [BILDSPIEGELUNG], [SUPER] in [EINGANGSWECHSEL]. Wenn diese Funktion aktiviert ist, sind PUNKT ZOOM und STILL nicht verfügbar. MODUS Aktiviert den Text-Ticker und ermöglicht das Festlegen der horizontalen oder vertikalen Ausrichtung.
- Seite 40 SPRACHE Wählen Sie die Sprache für das OSD aus. ENGLISH DEUTSCH FRANÇAIS ITALIANO ESPAÑOL SVENSKA РУССКИЙ OSD-ZEIT Schaltet das OSD ab, nachdem es eine Zeit lang inaktiv war. Die voreingestellten Auswahlmöglichkeiten liegen zwischen 10 und 240 Sekunden. OSD POSITION Legt fest, wo das OSD auf dem Bildschirm angezeigt wird. OBEN UNTEN RECHTS...
- Seite 41 TILE MATRIX Ein Bild kann erweitert und mit einem Verteilungsverstärker über mehrere (bis zu 100) Bildschirme hinweg angezeigt werden. HINWEIS: Für die Aufteilung auf viele Monitore ist eine geringe Auflösung nicht geeignet. Bei wenigen Bildschirmen ist der Betrieb ohne einen Verteilungsverstärker möglich. Diese Funktion wird bei der Auswahl von [BILDSCHIRMSCHONER] und [BILDSPIEGELUNG] mit Ausnahme von [KEINE] beendet.
- Seite 42 MONITORSCHUTZ ENERGIESPAREN Legen Sie [FREIGEBEN] oder [GESPERRT] fest. Legen Sie bei Auswahl von [FREIGEBEN] fest, nach welcher Zeitdauer der Monitor in den Energiesparmodus wechselt, wenn kein Signal anliegt. Weitere Informationen finden Sie unter [BETRIEBSANZEIGE] (siehe Seite 42). HINWEIS: Die Grafikkarte übermittelt möglicherweise auch dann noch digitale Daten, wenn kein Bild mehr vorliegt. In diesem Fall wechselt der Monitor nicht in den Energiesparmodus.
- Seite 43 PASSWORT ÄNDERN Mit dieser Funktion kann das Sicherheits-Kennwort geändert werden. Das werksseitig eingestellte Kennwort lautet [0000]. SICHERHEIT KENNWORT Geben Sie das Sicherheitskennwort ein. SICHERER MODUS Nach dem Einschalten des Monitors muss das Sicherheitskennwort nicht eingegeben werden. START-UP-SPERRE Nach dem Einschalten des Monitors muss das Sicherheitskennwort eingegeben werden. EINGABESPERRE Nach dem Drücken einer Taste auf der Fernbedienung oder einer Bedientaste auf dem Monitor muss das Sicherheitskennwort eingegeben werden.
- Seite 44 AUTO-ABBLENDUNG* Passt die Hintergrundbeleuchtung des LCD automatisch abhängig vom Umgebungslicht an. AUTOM. HELLIGKEIT Passt den Helligkeitsgrad dem Eingangssignal an. Nur DisplayPort1-, DisplayPort2-, MP-, HINWEIS: Wählen Sie diese Funktion nicht aus, wenn [RAUM LICHT SENSOR] auf [MODUS1] oder [MODUS2] OPTION* -Eingänge eingestellt ist.
- Seite 45 BERÜHR.-EINSCH. (nicht verfügbar) EXTERNE STEUERUNG Bei Auswahl von [EIN] kann der Monitor durch ein Gerät gesteuert werden, das an USB2 angeschlossen ist. PC-QUELLE Wählen Sie ein an USB1 angeschlossenes Gerät aus, dass den Monitor steuert. Wenn es sich um ein spezifisches Steuergerät handelt, wählen Sie [EXTERNER PC] oder [OPTION] aus.
- Seite 46 KANALEINSTELLG SLOT2 Wählt den Signaltyp gemäß den Spezifikationen der Slot-2-Zusatzplatine aus. AUTOM. Der Signaltyp wird automatisch festgelegt. KANAL1 Das Signal, das in [KANALAUSWAHL SLOT2] ausgewählt wurde, wird auf dem gesamten Bildschirm angezeigt. KANAL2 Das DisplayPort-Signal wird auf der linken Hälfte und das TMDS-Signal auf der rechten Hälfte des Bildschirms angezeigt.
-
Seite 47: Verbesserung Der Bildschirmlebensdauer
Monitor mindestens eine Stunde ausgeschaltet oder im Standby-Modus verbleiben, damit der Bildschatten verschwindet. NEC DISPLAY SOLUTIONS empfiehlt die Darstellung von bewegten Bildern und die Aktivierung eines Bildschirmschoners auf allen Anzeigegeräten, wenn sich das Bild längere Zeit nicht verändert. Schalten Sie den Monitor aus oder in den Standby-Modus, wenn Sie ihn nicht verwenden. -
Seite 48: Fernbedienungsfunktionen
Fernbedienungsfunktionen FERNBEDIENUNGS-ID-FUNKTION Monitor ID:1 Monitor ID:2 Monitor ID:3 FERNBEDIENUNGS-ID Mithilfe der Fernbedienung können Sie über den so genannten FERNBEDIENUNGS- Fernbedienung Fernbedienung Fernbedienung ID-Modus bis zu 100 einzelne MultiSync-Monitore steuern. Der FERNBEDIENUNGS- funktioniert funktioniert funktioniert ID-Modus arbeitet in Verbindung mit der Monitor-ID und ermöglicht die Steuerung von bis zu 100 einzelnen MultiSync-Monitoren. -
Seite 49: Anschließen Mehrerer Monitore
Anschließen mehrerer Monitore Sie können mehrere Monitore steuern, indem Sie diese über RS-232C, REMOTE IN oder LAN verketten. HINWEIS: Bei mehreren zusammengeschlossenen Monitoren gibt es eine Obergrenze, wie viele Monitore zusammengeschlossen werden können. Führen Sie [AUTO-ID] (siehe Seite 39) aus, bevor Sie die ID-Nummer manuell angeben oder einen Steuerungsvorgang über die angegebene ID-Nummer ausführen. -
Seite 50: Steuern Des Monitors Mittels Rs-232C-Fernbedienung
Steuern des Monitors mittels RS-232C-Fernbedienung Sie können diesen Monitor steuern, indem Sie einen Computer mit RS-232C-Anschluss (über Nullmodemkabel) anschließen. Folgende Funktionen können beispielsweise vom Computer aus gesteuert werden: • Einschalten oder Standby. • Wechseln des Eingangssignals. • Stummschaltung EIN oder AUS. Anschluss Monitor und Computer. - Seite 51 1. Schnittstelle PROTOKOLL RS-232C BAUDRATE 9600 [bps] DATENLÄNGE 8 [Bit] PARITÄT KEINE STOPPBIT 1 [Bit] FLUSSSTEUERUNG KEINE Dieser Monitor verwendet RXD-, TXD- und GND-Leitungen für die RS-232C-Steuerung. Für die Steuerung über die RS-232C-Schnittstelle muss ein gekreuzt gepoltes Kabel (Nullmodemkabel) (nicht mitgeliefert) verwendet werden.
-
Seite 52: Steuern Des Monitors Mittels Lan-Steuerung
Steuern des Monitors mittels LAN-Steuerung Anschluss an ein Netzwerk Die Verwendung eines LAN-Kabels ermöglicht Ihnen die Festlegung der Netzwerkeinstellungen und Alarm-E-Mail-Einstellungen mithilfe einer HTTP-Serverfunktion. Um eine LAN-Verbindung zu verwenden, müssen Sie eine IP-Adresse zuweisen. Der Monitor ruft bei Verbindung mit einem DHCP-Netzwerk automatisch eine IP-Adresse ab. -
Seite 53: Vorbereitungen Vor Der Nutzung
Wenn der Hostname in die Datei HOSTS des verwendeten Computers eingetragen wurde, können Sie über diesen Hostnamen und einen kompatiblen Browser auf die Netzwerkeinstellungen des Monitors zugreifen. Beispiel 1: Wenn der Hostname des Monitors auf „pd.nec.co.jp“ gesetzt wurde, erfolgt der Zugriff auf die Netzwerkeinstellung durch Angabe von http://pd.nec.co.jp/index.html als Adresse oder im URL-Eingabefeld. Beispiel 2: Wenn die IP-Adresse des Monitors „192.168.73.1“... -
Seite 54: Netzwerkeinstellungen
Netzwerkeinstellungen Klicken Sie in der linken Spalte unter HOME (START) auf NETWORK (NETZWERK). IP SETTING Wählen Sie eine Option zum Festlegen der IP-ADRESSE aus. (IP EINST) AUTOM.: Es wird automatisch eine IP-Adresse zugewiesen. MANUELL: Legen Sie für den mit dem Netzwerk verbundenen Monitor manuell eine IP-Adresse fest. HINWEIS: Falls Probleme auftreten, wenden Sie sich an Ihren Netzwerkadministrator. -
Seite 55: Mail-Einstellung
Mail-Einstellung Klicken Sie in der linken Spalte unter HOME (START) auf MAIL (E-MAIL). Wenn die E-Mail-Einstellungen konfiguriert und aktiviert sind, sendet der Monitor E-Mail-Benachrichtigungen, sobald ein Fehler auftritt oder das Eingangssignal verloren geht. Der Monitor muss mit einem LAN verbunden sein, damit diese Funktion arbeitet. ALERT MAIL (ALARM-E-MAIL) Wenn ein Fehler auftritt, sendet der Monitor eine Fehlermeldung an die E-Mail-Adressen, die in den Feldern „Recipient’s Address“... -
Seite 56: Snmp-Einstellungen
SNMP-Einstellungen Klicken Sie in der linken Spalte unter HOME (START) auf SNMP. Mithilfe des SNMP-Protokolls werden Statusinformationen abgerufen, und der Monitor kann direkt über das Netzwerk gesteuert werden. Version: SNMP v1 Authentifiziert durch den Community-Namen im Klartext, Trap sendet keine Bestätigungsnachricht zurück. SNMP v2c Authentifiziert durch den Community-Namen im Klartext, Trap sendet eine Bestätigungsnachricht zurück. -
Seite 57: Einstellungen Für Name
Einstellungen für NAME Klicken Sie in der linken Spalte unter HOME (START) auf NAME. MONITOR NAME (MONITORNAME) Hiermit legen Sie einen Monitornamen fest. Der Name darf maximal 16 Zeichen umfassen. In der Standardeinstellung ist hierfür der Modellname festgelegt. HOST NAME (CONTROL) Geben Sie den Hostnamen des mit dem Netzwerk verbundenen Monitors ein. -
Seite 58: Steuerbefehle
Dieser Monitor unterstützt die in der Datei „External_Control.pdf“ (auf der dem Monitor beiliegenden CD-ROM) aufgeführten Steuerbefehle, darüber hinaus jedoch auch gängige ASCII-Steuerbefehle, die zum Steuern des NEC-Monitors oder -Projektors von einem angeschlossenen PC verwendet werden können. Weitere Informationen finden Sie auf unserer Website. -
Seite 59: Unterstützung Von Hdmi-Cec-Befehlen
Unterstützung von HDMI-CEC-Befehlen OSD-Menü HDMI-CEC- Erklärung Einstellung Befehlsbezeichnung CEC (Consumer One Touch Play Wenn HDMI-CEC-Geräte eingeschaltet Electronics Control) (One-Touch-Wiedergabe) werden, wird der Monitor, an den diese Geräte über HDMI-Kabel angeschlossen sind, ebenfalls eingeschaltet. Anschließend wird der Eingang von dem von Ihnen ausgewählten Eingang in HDMI geändert. -
Seite 60: Punkt Zoom
PUNKT ZOOM Mithilfe der Taste SET/POINT ZOOM auf der Fernbedienung können Sie einen Teil des Bildes vergrößern. Drücken Sie die Taste CH+/-, um den Bereich zu vergrößern oder zu verkleinern. Das Bild kann bis auf das 10-fache vergrößert werden. 1. Drücken Sie die Taste [SET/POINT ZOOM] auf der Fernbedienung. Das Symbol stellt eine Lupe dar. 2. -
Seite 61: Wiedergabenachweis
WIEDERGABENACHWEIS Mit dieser Funktion können nach der Selbstprüfung Meldungen zum aktuellen Status des Monitors gesendet werden. Geprüftes Element Nachricht EINGABE DisplayPort1, DisplayPort2, HDMI1, HDMI2, HDMI3, OPTION*, MP ① Beispielsweise (H)1920, (V)1080 , (H)1360, (V)768, „No Signal“ (Kein Signal) oder „Invalid Signal“ Auflösung ②... -
Seite 62: Intelligent Wireless Data
INTELLIGENT WIRELESS DATA Mit dieser Funktion kann der Monitorstatus über drahtlose Kommunikation abgerufen werden, selbst wenn das Gerät ausgeschaltet ist. Auch einige der OSD-Optionen können auf diese Weise festgelegt werden. HINWEIS: Sensorposition: Siehe Seite Bitte wenden Sie sich für ausführliche Informationen an Ihren Händler. Entspricht ISO 15693. - Seite 63 BILDANZAHL: 3 BILDER PIP/PBP1/PBP2 BILD 1: HDMI1 (MODUS1) Bild 3 HDMI1 HDMI2 HDMI3 DisplayPort2 DisplayPort1 OPTION Steckplatz für Steckplatz für Zu- Steckplatz für DisplayPort DisplayPort Anschluss HDMI IN1 HDMI IN2 HDMI IN3 – Zusatzplatine satzplatine (SLOT2 Zusatzplatine (SLOT2 (DP)) (DP+TMDS)) (SLOT2 (TMDS)) ANSCHLUSSEIN- MODUS...
- Seite 64 PIP/PBP1/PBP2 BILD 1: HDMI3 (MODUS1) Bild 3 HDMI1 HDMI2 HDMI3 DisplayPort2 DisplayPort1 OPTION Steckplatz für Steckplatz für Zu- Steckplatz für DisplayPort DisplayPort Anschluss HDMI IN1 HDMI IN2 HDMI IN3 – Zusatzplatine satzplatine (SLOT2 Zusatzplatine (SLOT2 (DP)) (DP+TMDS)) (SLOT2 (TMDS)) ANSCHLUSSEIN- MODUS MODUS MODUS...
- Seite 65 PIP/PBP1/PBP2 BILD 1: DisplayPort1 Bild 3 HDMI1 HDMI2 HDMI3 DisplayPort2 DisplayPort1 OPTION Steckplatz für Steckplatz für Zu- Steckplatz für DisplayPort DisplayPort Anschluss HDMI IN1 HDMI IN2 HDMI IN3 – Zusatzplatine satzplatine (SLOT2 Zusatzplatine (SLOT2 (DP)) (DP+TMDS)) (SLOT2 (TMDS)) ANSCHLUSSEIN- MODUS MODUS MODUS MODUS...
- Seite 66 PIP/PBP2 BILD 1: OPTION (TMDS) Bild 3 HDMI1 HDMI2 HDMI3 DisplayPort2 DisplayPort1 OPTION Steckplatz für Steckplatz für Zu- Steckplatz für DisplayPort DisplayPort Anschluss HDMI IN1 HDMI IN2 HDMI IN3 – Zusatzplatine satzplatine (SLOT2 Zusatzplatine (SLOT2 (DP)) (DP+TMDS)) (SLOT2 (TMDS)) ANSCHLUSSEIN- MODUS MODUS MODUS...
- Seite 67 PBP3 BILD 1: HDMI2 (MODUS1) Bild 3 HDMI1 HDMI2 HDMI3 DisplayPort2 DisplayPort1 OPTION Steckplatz für Steckplatz für Zu- Steckplatz für DisplayPort DisplayPort Anschluss HDMI IN1 HDMI IN2 HDMI IN3 – Zusatzplatine satzplatine (SLOT2 Zusatzplatine (SLOT2 (DP)) (DP+TMDS)) (SLOT2 (TMDS)) ANSCHLUSSEIN- MODUS MODUS MODUS...
- Seite 68 PBP3 BILD 1: DisplayPort2 Bild 3 HDMI1 HDMI2 HDMI3 DisplayPort2 DisplayPort1 OPTION Steckplatz für Steckplatz für Zu- Steckplatz für DisplayPort DisplayPort Anschluss HDMI IN1 HDMI IN2 HDMI IN3 – Zusatzplatine satzplatine (SLOT2 Zusatzplatine (SLOT2 (DP)) (DP+TMDS)) (SLOT2 (TMDS)) ANSCHLUSSEIN- MODUS MODUS MODUS MODUS...
-
Seite 69: Video Out
PBP3 BILD 1: OPTION (TMDS) Bild 3 HDMI1 HDMI2 HDMI3 DisplayPort2 DisplayPort1 OPTION Steckplatz für Steckplatz für Zu- Steckplatz für DisplayPort DisplayPort Anschluss HDMI IN1 HDMI IN2 HDMI IN3 – Zusatzplatine satzplatine (SLOT2 Zusatzplatine (SLOT2 (DP)) (DP+TMDS)) (SLOT2 (TMDS)) ANSCHLUSSEIN- MODUS MODUS MODUS... -
Seite 70: Merkmale Und Funktionen
Montageadapter nach VESA-Standard (FDMIv1): Der Monitor kann an jedem Tragarm oder -bügel montiert werden, der dem VESA-Standard (FDMIv1) entspricht. NEC empfiehlt die Verwendung einer Halterung, die TÜV-GS (Deutschland) und/oder dem UL1678-Standard (Nordamerika) entspricht. ZOOM: Erweitert oder reduziert die Größe des Bildes in horizontaler und vertikaler Richtung. - Seite 71 über der normalen Betriebstemperatur ausgeschaltet wird, blinkt die LED sechs Mal grün, gelb oder rot HINWEIS: NEC DISPLAY SOLUTIONS empfiehlt wie auf. Schalten Sie den Monitor wieder ein, wenn bei allen Anzeigegeräten die Darstellung Sie sichergestellt haben, dass wieder die normale von bewegten Bildern und die Aktivierung Betriebstemperatur erreicht wurde.
- Seite 72 Das Bild wird nicht ordnungsgemäß wiedergegeben Die Funktion ZEITPLAN/ABSCHALT-TIMER arbeitet nicht korrekt • Verwenden Sie die OSD-Steuerungen für die Bildeinstellung, um das Bild zu vergrößern bzw. • Die [ZEITPLAN]-Funktion wird deaktiviert, wenn der verkleinern. [ABSCHALT-TIMER] eingeschaltet wird. • Vergewissern Sie sich, dass für die verwendete •...
-
Seite 73: Produktspezifikationen
Technische Daten: V554Q Produktspezifikationen LCD-Modul 55"/138,78 cm diagonal Pixelabstand: 0,315 mm Auflösung: 3840 x 2160 Farbe: Über 1073 Millionen Farben (je nach verwendeter Grafikkarte) Helligkeit: 500 cd/m (max.) bei 25 °C Kontrastverhältnis: 1100:1 Betrachtungswinkel: 89° (typ.) bei CR>10 Frequenz Horizontal: 31,5 kHz - 91,1 kHz Vertikal: 24,0–85,0 Hz (digitaler Signaleingang) -
Seite 74: Informationen Des Herstellers Zu Recycling Und Energieverbrauch
Informationen des Herstellers zu Recycling und Energieverbrauch NEC DISPLAY SOLUTIONS ist dem Umweltschutz verpflichtet und betrachtet Recycling als eine der obersten Prioritäten des Unternehmens, um die Belastung der Umwelt zu verringern. Wir bemühen uns um die Entwicklung umweltfreundlicher Produkte sowie um die Definition und Einhaltung der aktuellsten Standards unabhängiger Organisationen wie ISO (Internationale Organisation für Normung) und TCO (Dachverband der schwedischen Angestellten- und Beamtengewerkschaft). - Seite 75 WEEE-Zeichen (Europäische Richtlinie 2012/19/EU und Abänderungen) Entsorgung alter Geräte: In der Europäischen Union Gemäß EU-Gesetzgebung und deren Umsetzung in den einzelnen Mitgliedstaaten müssen elektrische und elektronische Geräte, die das links abgebildete Kennzeichen tragen, getrennt vom normalen Hausmüll entsorgt werden. Dazu gehören auch Monitore und elektrisches Zubehör wie Signal- oder Netzkabel. Befolgen Sie bei der Entsorgung solcher Produkte bitte die Richtlinien der örtlichen Behörden bzw.
- Seite 76 [Hinweis] Informationen zur MPEG-4 AVC- und MPEG-4 Visual-Lizenz für dieses Produkt 1. MPEG-4 AVC THIS PRODUCT IS LICENSED UNDER THE AVC PATENT PORTFOLIO LICENSE FOR THE PERSONAL USE OF A CONSUMER OR OTHER USES IN WHICH IT DOES NOT RECEIVE REMUNERATION TO (i) ENCODE VIDEO IN COMPLIANCE WITH THE AVC STANDARD (“AVC VIDEO”) AND/OR (ii) DECODE AVC VIDEO THAT WAS ENCODED BY A CONSUMER ENGAGED IN A PERSONAL ACTIVITY AND/OR WAS OBTAINED FROM A VIDEO PROVIDER LICENSED TO PROVIDE AVC VIDEO.
