Pinbelegung & Verdrahtung (Pins 19-29) - Maxon ESCON Module 50/5 Geräte-Referenz

Einstellungen
Anschlüsse

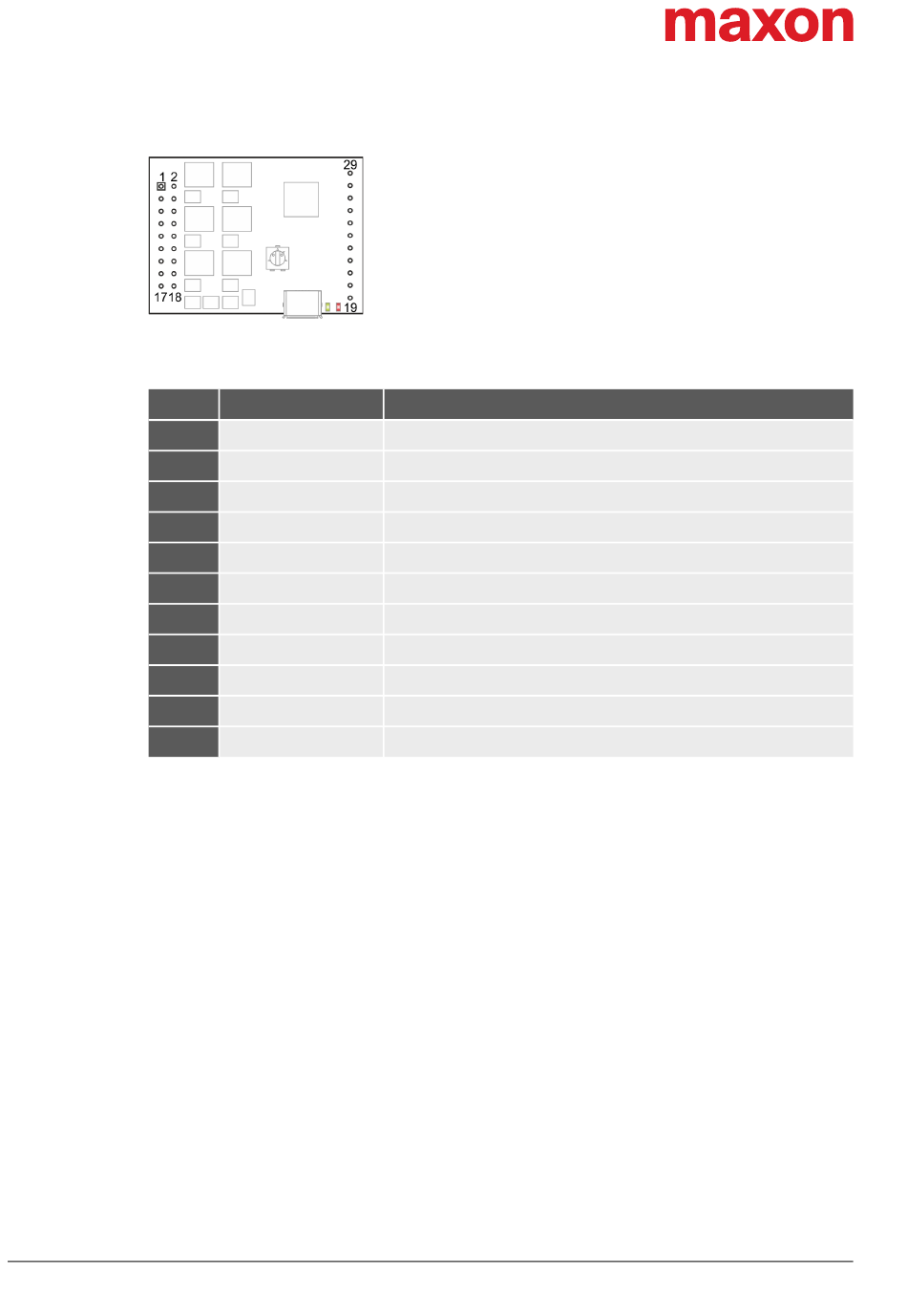

Abbildung 3-4 Pinbelegung
Pin
19
20
21
22
23
24
25
26
27
28
29
Tabelle 3-8
3-16
Signal
DigIN/DigOUT4 Digitaler Eingang/Ausgang 4
DigIN/DigOUT3 Digitaler Eingang/Ausgang 3
DigIN2 Digitaler Eingang 2
DigIN1 Digitaler Eingang 1
GND Masse
AnOUT2 Analoger Ausgang 2
AnOUT1 Analoger Ausgang 1
AnIN2− Analoger Eingang 2, Negativsignal
AnIN2+ Analoger Eingang 2, Positivsignal
AnIN1− Analoger Eingang 1, Negativsignal
AnIN1+ Analoger Eingang 1, Positivsignal
Pinbelegung & Verdrahtung (Pins 19-29)
Beschreibung
ESCON Module 50/5 Geräte-Referenz
