Motherboard Design Guide
ESCON Module Motherboard (438779)
5.7.2.3
Geeignete integrierte Hall-Sensoren-Schaltungen nutzen «Schmitt-Trigger» mit Open-Collector-Ausgang
(Kollektor-Ausgang unbeschaltet).

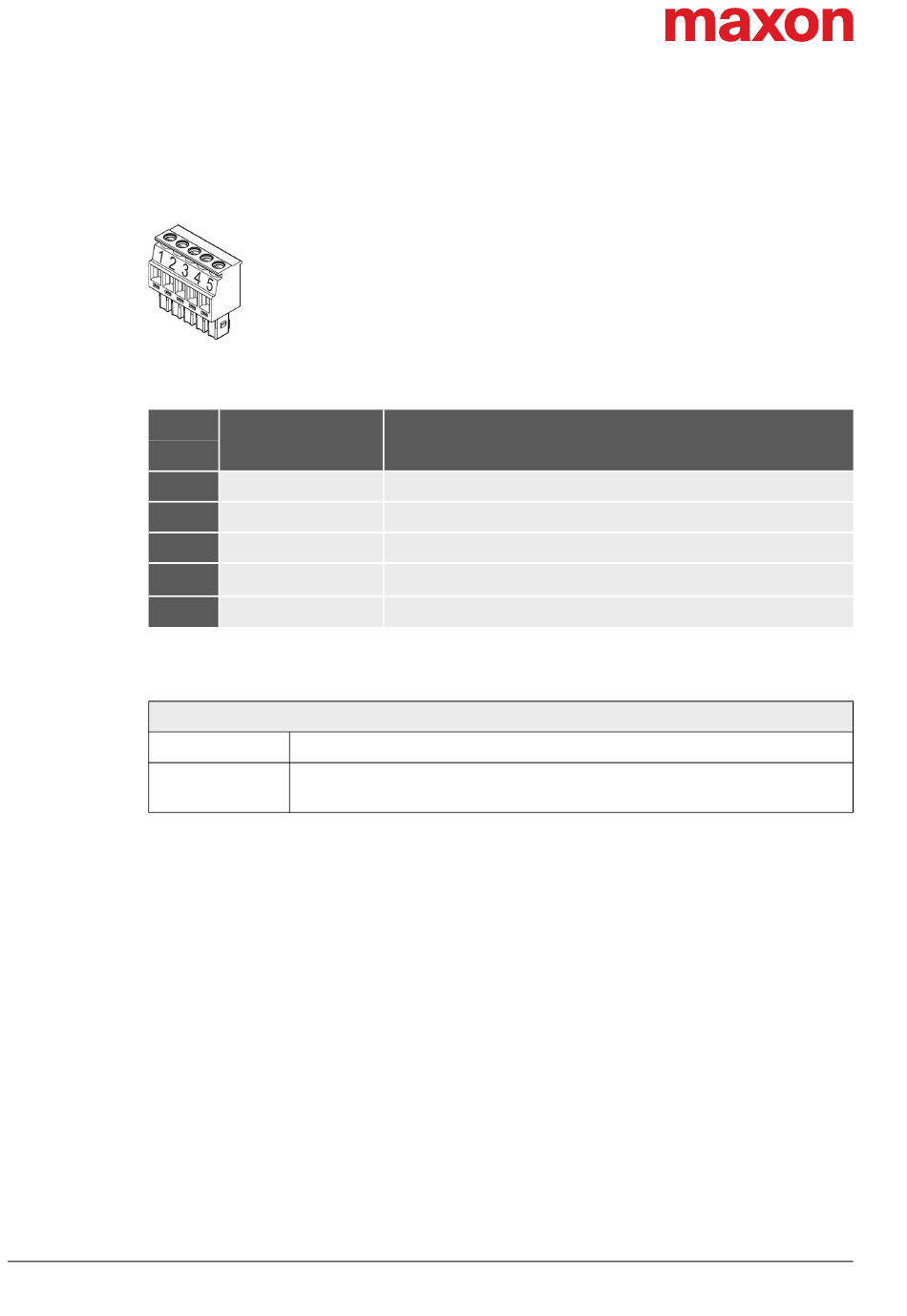

Abbildung 5-32 ESCON Module MoBo – Hall-Sensor Stecker J3
J3
Pin
Tabelle 5-20
Typ
Geeignete Kabel
Tabelle 5-21
5-42
Hall-Sensor (J3)
Signal
Hall-Sensor 1
1
Hall-Sensor 2
2
Hall-Sensor 3
3
+5 VDC
4
GND
5
ESCON Module MoBo – Hall-Sensor Stecker J3 – Anschlussbelegung
Steckbare LP-Schraubklemme, 5-polig, Raster 3.5 mm
0.14...1.5 mm
0.14...1.5 mm
ESCON Module MoBo – Hall-Sensor Stecker J3 – Spezifikation & Zubehör
Hall-Sensor 1 Eingang
Hall-Sensor 2 Eingang
Hall-Sensor 3 Eingang
Hall-Sensor-Versorgungsspannung (+5 VDC; I
Masse
Spezifikation / Zubehör
mehradrig, AWG 28-14
2
eindrähtig, AWG 28-14
2
Beschreibung
30 mA)
≤
L
ESCON Module 50/5 Geräte-Referenz
CCMC | 2021-08 | rel9050
