Abbildung 5-35 Escon Module Mobo - Analog I/Os Stecker J6; Escon Module Mobo - Analog I/Os Stecker J6 - Anschlussbelegung & Verdrahtung; Escon Module Mobo - Analog I/Os Stecker J6 - Spezifikation & Zubehör - Maxon ESCON Module 50/5 Geräte-Referenz

Motherboard Design Guide
ESCON Module Motherboard (438779)
5.7.2.6

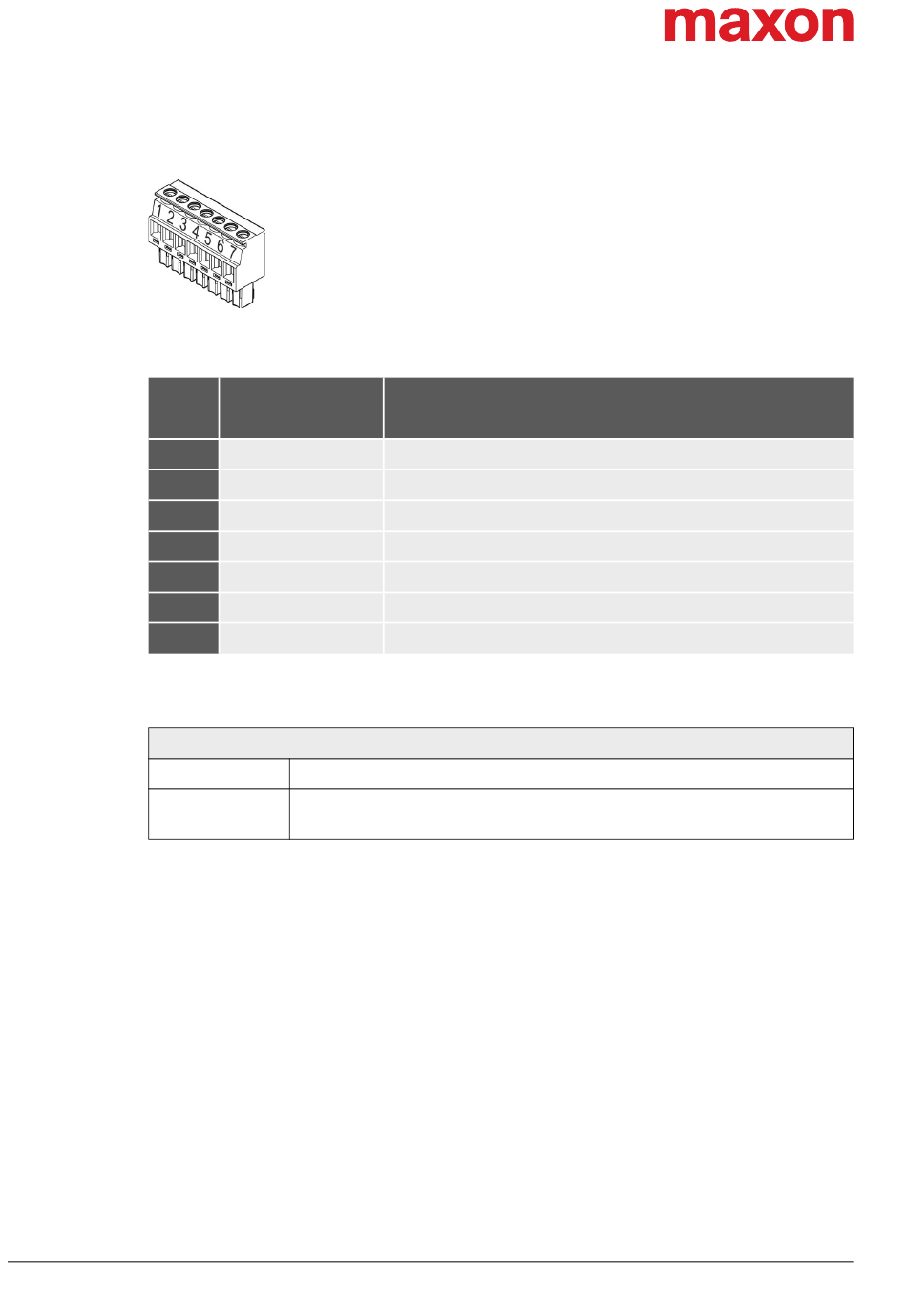

Abbildung 5-35 ESCON Module MoBo – Analog I/Os Stecker J6
J6
Pin
Tabelle 5-27
Typ
Geeignete Kabel
Tabelle 5-28
5-46
Analog I/Os (J6)
Signal
AnIN1+
1
AnIN1−
2
AnIN2+
3
AnIN2−
4
AnOUT1
5
AnOUT2
6
GND
7
ESCON Module MoBo – Analog I/Os Stecker J6 – Anschlussbelegung & Verdrahtung
Steckbare LP-Schraubklemme, 7-polig, Raster 3.5 mm
0.14...1.5 mm
0.14...1.5 mm
ESCON Module MoBo – Analog I/Os Stecker J6 – Spezifikation & Zubehör
Analoger Eingang 1, Positivsignal
Analoger Eingang 1, Negativsignal
Analoger Eingang 2, Positivsignal
Analoger Eingang 2, Negativsignal
Analoger Ausgang 1
Analoger Ausgang 2
Masse
Spezifikation / Zubehör
mehradrig, AWG 28-14
2
eindrähtig, AWG 28-14
2
Beschreibung
ESCON Module 50/5 Geräte-Referenz
CCMC | 2021-08 | rel9050
