Betriebsanleitung
8�3

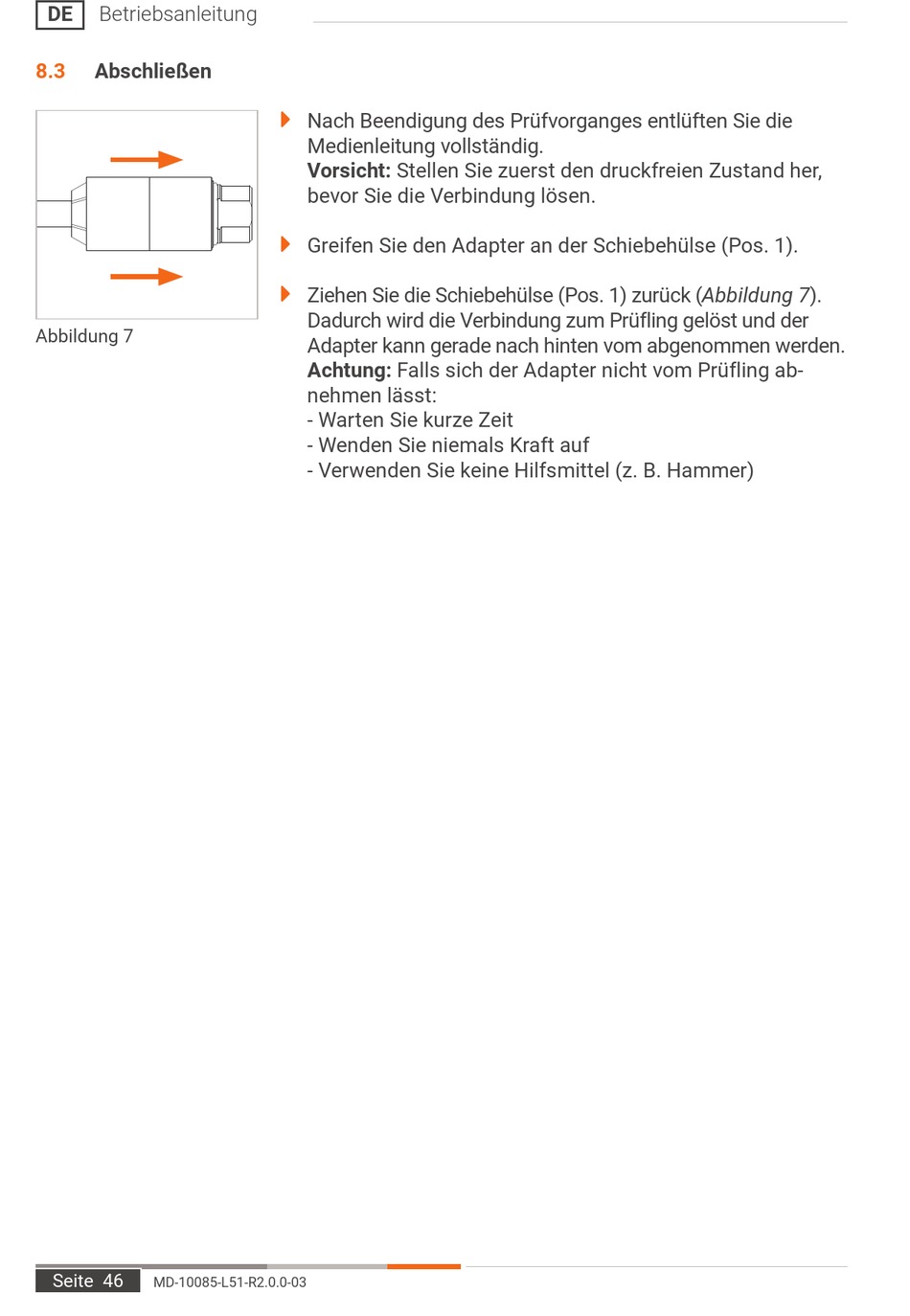

Abschließen
Abbildung 7
Seite 46
MD-10085-L51-R2.0.0-03
Î
Nach Beendigung des Prüfvorganges entlüften Sie die
Medienleitung vollständig.
Vorsicht: Stellen Sie zuerst den druckfreien Zustand her,
bevor Sie die Verbindung lösen.
Î
Greifen Sie den Adapter an der Schiebehülse (Pos. 1).
Î
Ziehen Sie die Schiebehülse (Pos. 1) zurück (Abbildung 7).
Dadurch wird die Verbindung zum Prüfling gelöst und der
Adapter kann gerade nach hinten vom abgenommen werden.
Achtung: Falls sich der Adapter nicht vom Prüfling ab-
nehmen lässt:
- Warten Sie kurze Zeit
- Wenden Sie niemals Kraft auf
- Verwenden Sie keine Hilfsmittel (z. B. Hammer)
