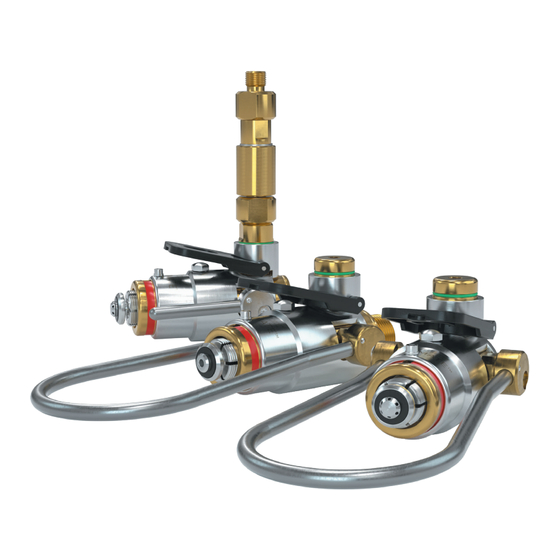

Weh CLICKMATE TW154 Betriebsanleitung
Schnelladapter zum füllen von atemluftflaschen
Verwandte Anleitungen für Weh CLICKMATE TW154
Inhaltszusammenfassung für Weh CLICKMATE TW154
- Seite 36 Betriebsanleitung CLICKMATE TW154 ® Schnelladapter zum Füllen von Atemluftflaschen INHALT EINLEITUNG Zu Ihrer Orientierung Allgemeine Angaben Gewährleistung und Haftung Allgemeine Sicherheitshinweise Definition von Fachpersonal BESTIMMUNGSGEMÄSSE VERWENDUNG PRODUKTÜBERSICHT / PRODUKTBESCHREIBUNG TECHNISCHE DATEN LAGERN Sicherheitshinweise zum sachgerechten Lagern Lagern BENÖTIGTE HILFSMITTEL INSTALLIEREN Sicherheitshinweise zum Installieren Installation des CLICKMATE TW154 an einen Füllschlauch...
- Seite 37 10.1 Sicherheitshinweise zum Schmieren 10.2 Schmieren 11. FEHLERBEHEBEN 12. ENTSORGEN 13. ZUBEHÖR | ERSATZTEILE 13.1 Zubehör für die Füllschlauchadapter 13.2 Zubehör für die Füllleistenadapter Die deutsche Version ist das Original. Hersteller: WEH GmbH Verbindungstechnik - im Nachfolgenden „WEH“ genannt. Seite 37 MD-10081-L51-R1.1.0-03...
-
Seite 38: Einleitung
Abkürzungen Erläuterung der Abkürzungen sowie Begriffsdefinitionen finden Sie im Technischen Anhang des entsprechenden Katalogs oder unter www.weh.com Definition von Signalwörtern Vorsicht: Eine mit „Vorsicht“ gekennzeichnete Passage warnt Sie vor Gefahren, die zu einer leichten, in der Regel reversiblen Verletzung von Personen führen kann, falls Sie diesen Hinweis nicht beachten. -
Seite 39: Gewährleistung Und Haftung
- ein Lieferschein - ein Original WEH Prüfprotokoll (nicht bei Ersatzteilen) - eine WEH Betriebsanleitung Î Wenden Sie sich umgehend an WEH oder den entsprechenden Vertriebspartner, falls Ihnen Unterlagen fehlen. 1�3 Gewährleistung und Haftung - Es gelten unsere allgemeinen Geschäftsbedingungen. -
Seite 40: Allgemeine Sicherheitshinweise
- der Adapter oder Teile des Adapters lösen sich unter Druck - Medien, die unter Druck stehen, heiß oder giftig sein können, treten aus - Anschlussschläuche vibrieren gefährlich Î Wenden Sie sich an WEH bevor Sie das WEH Produkt einsetzen, sollten An- ® weisungen in dieser Betriebsanleitung unklar sein. -
Seite 41: Definition Von Fachpersonal
- Der WEH Adapter ist nicht für das Entleeren von Gasflaschen unter Druck geeignet. ® Î Stellen Sie stets sicher, dass das WEH Produkt ausschließlich innerhalb der ® bestimmungsgemäßen Verwendung zum Einsatz kommt. Beachten Sie hierfür insbesondere die technischen Daten des WEH Produktes im Kapitel 4 sowie die ®... -
Seite 42: Produktübersicht / Produktbeschreibung
Betriebsanleitung 3. PRODUKTÜBERSICHT / PRODUKTBESCHREIBUNG CLICKMATE TW154 FL zum direkten Anschluss an die vorhandene Füllleiste ® Pos� Bezeichnung Betätigungsbügel Vorderteil Stellschraube Sicherheitsstift Frontdichtung Arretierungshebel (200 bar schwarz, 300 bar rot) Befestigungsschraube Begriffserklärung Anschlüsse Betriebsmedienzuleitung Seite 42 MD-10081-L51-R1.1.0-03... - Seite 43 Betriebsanleitung CLICKMATE TW154 FS zum direkten Anschluss an den Füllschlauch ® Pos� Bezeichnung Betätigungsbügel Vorderteil Stellschraube Sicherheitsstift Frontdichtung Arretierungshebel (200 bar schwarz, 300 bar rot) Befestigungsschraube Begriffserklärung Anschlüsse Betriebsmedienzuleitung Seite 43 MD-10081-L51-R1.1.0-03...
- Seite 44 Betriebsanleitung CLICKMATE TW154 IS zum direkten Anschluss an den Füllschlauch von Doppel- ® flaschensystemen Pos� Bezeichnung Betätigungsbügel Vorderteil Stellschraube Sicherheitsstift Frontdichtung Arretierungshebel (200 bar schwarz, 300 bar rot) Befestigungsschraube Drehdurchführung Begriffserklärung Anschlüsse Betriebsmedienzuleitung Seite 44 MD-10081-L51-R1.1.0-03...
-
Seite 45: Technische Daten
Teilewerkstoffe Messing Dichtungswerkstoffe FKM / NBR Betätigung Manuelle Betätigung mit Bügel * Beachten Sie die maximalen Druckvorgaben der entsprechenden Flaschenventilnorm. Diese können niedriger sein als der maximal zulässige Betriebsdruck für den das WEH Produkt ausgelegt ist. ® Seite 45 MD-10081-L51-R1.1.0-03... -
Seite 46: Lagern
5. LAGERN 5�1 Sicherheitshinweise zum sachgerechten Lagern Î Stellen Sie sicher, dass die folgenden Sicherheitshinweise und Lagerzeiten stets eingehalten werden. Achtung: Eine nicht sachgerechte Lagerung des WEH Produktes kann die maximale ® Lebensdauer erheblich reduzieren. Î Schützen Sie das WEH Produkt grundsätzlich vor Beschädigungen, Verschmutz-... -
Seite 47: Lagern
Beachten Sie die Sicherheitshinweise unter Kapitel 5.1 und halten Sie die nach- folgenden Lagerzeiten ein. Die zulässige Lagerzeit gilt ab dem Auslieferungsdatum (Rechnungs-/Warenausgangsdatum seitens WEH oder dem Vertriebspartner). Sollte das WEH Produkt in einem Komplettsystem verbaut sein, so ist die Lagerzeit von ®... -
Seite 48: Installieren
Î Überprüfen Sie die Angaben der Betriebsanleitung und die Kennzeichnung auf dem Produkt. Die Angaben müssen mit Ihrem Einsatzfall übereinstimmen. ® Î Schließen Sie nur einwandfreie Anschlüsse an das WEH Produkt an. ® Î Überprüfen Sie das WEH Produkt auf Transportschäden, Verunreinigungen und ®... -
Seite 49: Installation Des Clickmate ® Tw154 An Einen Füllschlauch
Betriebsanleitung 7�2 Installation des CLICKMATE TW154 an einen Füllschlauch ® Bitte beachten: Nachfolgende Erwähnungen von Bezeichnungen und Positionsnummern beziehen sich auf folgende Darstellungen von Kapitel 7. Installieren. Î Schrauben Sie die Schutzkappe von dem Anschluss ab. Î Halten Sie beim Montieren der Medienleitung an der Schlüsselfläche SW(1) (Abbildung 1) mit einem Gabel- schlüssel gegen. -
Seite 50: Installation Des Clickmate Tw154 Fl Mit Dem Anschlussadapter W30225
Schrauben Sie den Anschlussadapter (Pos. 14) vollständig in die Füllleiste ein. Anzugsdrehmoment 20 Nm ± 2 Nm Î Fetten Sie den O-Ring (Pos. 13) leicht mit dem WEH Schmiermittel Art. E99-10 ein ® und setzen Sie diesen anschließend in den Planeinstich des Anschlussadapters (Pos. -
Seite 51: Installation Des Clickmate ® Tw154 Fl Mit Dem Anschlussadapter W30124
Anzugsdrehmoment 20 Nm ± 2 Nm Î Ziehen Sie die Kontersechskantmutter (Pos. 16) fest. Î Fetten Sie den O-Ring (Pos. 13) leicht mit dem WEH Schmiermittel Art. E99-10 ein ® und setzen Sie diesen anschließend in den Planeinstich des Anschlussadapters (Pos. -
Seite 52: Installation Des Clickmate ® Tw154 Fl Mit Dem Anschlussadapter W35631
Schrauben Sie den Anschlussadapter (Pos. 14) vollständig in die Füllleiste ein. Anzugsdrehmoment 20 Nm ± 2 Nm bei der Verwendung eines USIT-Rings Î Fetten Sie den O-Ring (Pos. 13) leicht mit dem WEH Schmiermittel Art. E99-10 ein ® und setzen Sie diesen anschließend in den Planeinstich des Anschlussadapters (Pos. -
Seite 53: Installation Des Gewichts- Und Höhenausgleichssystems Tz100
Betriebsanleitung 7�6 Installation des Gewichts- und Höhenausgleichssystems TZ100 Î Setzen Sie die Atemluftflasche auf die Flaschenaufnahme des Gewichts- und Höhenausgleichssystems. Î Schließen Sie das Flaschenventil am TW154 an und richten Sie die Atemluftflasche nach allen Seiten senk- recht aus (Abbildung 2). Î... -
Seite 54: Bedienen
Adapter gerade an, dadurch wird einer Beschädigung der ® Frontdichtung durch eventuell scharfe Kanten am Flaschenventil vorgebeugt. Î Ziehen Sie nach dem Anschließen immer am WEH Adapter, um sicherzustellen, ® dass er richtig angeschlossen ist und dass die Spannzangen greifen, bevor Sie das unter Druck stehende Medium zuführen. -
Seite 55: Anschließen
Betriebsanleitung Î Der WEH Adapter besitzt kein integriertes Absperrventil und verhindert daher nicht ® das Austreten von Medium bei unsachgemäßem Anschließen und nach dem Abschließen. Beaufschlagen Sie den Adapter erst dann mit Druck, wenn er richtig angeschlossen ist. Schließen Sie den Adapter nur bei absolut sicheren Verhältnissen ab. -
Seite 56: Abschließen
Betriebsanleitung - Der WEH Adapter ist nur richtig angeschlossen, wenn ® der grüne Ring ganz aus dem Gehäuse ausgefahren und sichtbar ist. Die rote Markierung am Vorderteil darf nicht sichtbar sein (Abbildung 7 und Abbildung 8). Hinweis: GRÜNER RING SICHTBAR... -
Seite 57: Inspizieren | Warten
Überprüfen Sie das WEH Produkt nach den Wartungsarbeiten auf Leckage. Beachten ® Sie hierzu das Kapitel 7. Installieren auf Seite 48. - Zum Zweck der Inspektion ist es nicht notwendig, dass das WEH Produkt abgebaut ® wird, es muss allerdings drucklos sein. -
Seite 58: Wartungsintervalle
Ihrer individuellen Applikation/Anwendung ist. Schicken Sie daher das WEH Produkt bei Auffälligkeiten – insbesondere im Rahmen der regelmäßigen Inspektion – umgehend zur Wartung an WEH. Sollten Sie das WEH Produkt nicht regelmäßig inspizieren und zur Wartung an WEH schicken, kann es insbesondere zu Undichtigkeiten und damit unter Umständen auch zu Ausfällen und/oder Unfällen... -
Seite 59: Übersicht Mindestintervalle Für Inspektion Und Wartung
Erstmalig Nach Nr� Inspektion (vor Inbe- Täglich Wöchentlich Monatlich 500 Zyklen triebnahme) Funktion des Sicherheitsstiftes kontrollieren Frontdichtung auf Beschädigung und Sauberkeit prüfen Adapter auf Dichtungsverschleiß und Funktion prüfen Äußeren Zustand auf Beschädigung und Sauberkeit prüfen Betätigung auf Beschädigung und Funktion prüfen Spannzangen auf Beschädigung und Sauberkeit prüfen Adapter und Medienzuleitung auf Leckage prüfen (siehe Kapitel 7. - Seite 60 Schmierung der Betätigung (siehe Kapitel 10. Schmieren) Frontdichtung austauschen (siehe Kapitel 9.4.1 Aus- tausch der Frontdichtung (Pos. 7)) Einsendung zur Werkswartung an WEH * je nachdem was zuerst eintritt Hinweis: Zuordnung der Komponenten siehe Kapitel 3. Produktübersicht / Produktbeschreibung auf Seite 42.
-
Seite 61: Warten
Kapitel 3. Produktübersicht / Produktbeschreibung auf Seite 42. Î Tauschen Sie das WEH Produkt aus oder schicken Sie es zur Wartung an WEH ein, ® falls Sie Undichtigkeiten oder Fehlfunktionen feststellen. Das Produkt darf nicht mehr verwendet werden. -
Seite 62: Schmieren
Kapitel 3. Produktübersicht / Produktbeschreibung auf Seite 42. 10�1 Sicherheitshinweise zum Schmieren Î Achten Sie darauf, dass Sie keine Dichtflächen/Dichtungskomponenten während des Schmierens beschädigen. Î Verwenden Sie zur Schmierung ausschließlich das WEH Schmiermittel ® Art. Nr. E99-10. 10�2 Schmieren Î... -
Seite 63: Fehlerbeheben
WEH senden System nicht Flaschenventil kontrollieren ob es ge- ausreichend entspannt schlossen ist. Weiter druckentlasten Sicherheitsstift klemmt Adapter zur Wartung an WEH senden Betätigungshebel kann wegen Trockenlauf Sicherheitsstift fährt nicht ein nicht geöffnet werden Sicherheitsstift von Hand oder behut- Sicherheitsstift klemmt sam mit einem Werkzeug in den Adap- wegen Beschädigung... - Seite 64 Überprüfen Sie das Flaschenventil Betätigung nicht ganz Betätigung ganz nach unten klappen nach unten geklappt Grüner Ring ist nicht Fehlerhafte Adaption sichtbar Spannzangen greifen Adapter nochmals anschließen nicht im Gewinde Bei sonstigen Problemen kontaktieren Sie bitte WEH oder Ihren zuständigen Vertriebspartner.
-
Seite 65: Entsorgen
Betriebsanleitung 12. ENTSORGEN Î Entsorgen Sie das WEH Produkt fachgerecht, wenn Sie es nicht mehr benötigen. ® Beachten Sie die zum Zeitpunkt der Entsorgung gültigen nationalen und örtlichen Bestimmungen zur Entsorgung. 13. ZUBEHÖR | ERSATZTEILE 13�1 Zubehör für die Füllschlauchadapter Drehdurchführung TD1... -
Seite 66: Zubehör Für Die Füllleistenadapter
Frontdichtung W136538 O-Ring-Picker Set E99-10 Hochleistungsfettpaste ® Geben Sie bei der Bestellung die auf Ihrem WEH Produkt gekennzeichnete Artikelnummer ® Bitte beachten: Beachten Sie zur richtigen Verwendung von WEH Ersatzteilen das ® Kapitel 9. Inspizieren | Warten auf Seite 57. - Seite 67 NOTES...
- Seite 68 89257 Illertissen / Germany Phone: +49 7303 9609-0 Email: sales@weh.com www.weh.com © All rights reserved, WEH GmbH. Any unauthorised use is strictly forbidden. Subject to alteration. No liability will be assumed for any content. This document invalidates all previous versions. Kontakt Sie haben Fragen oder benötigen weitere Informationen?
