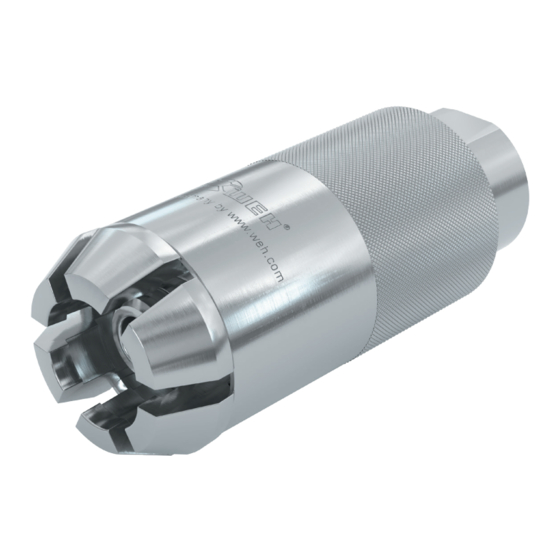

Weh TW800 Betriebsanleitung
Adapter zur druck- und funktionsprüfung an bauteilen mit sicken, bördeln, bund, flansch, stutzen und außengewinde
Vorschau ausblenden
Andere Handbücher für TW800:
- Betriebsanleitung (48 Seiten) ,
- Betriebsanleitung (60 Seiten) ,
- Betriebsanleitung (48 Seiten)
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Operating instructions ⋅ Betriebsanleitung
Type TW800
The WEH
Connector for pressure and function test of
®
components with beads, rims, collar, flange, stub and male threads
WEH
Adapter zur Druck- und Funktionsprüfung an Bauteilen mit
®
Sicken, Bördeln, Bund, Flansch, Stutzen und Außengewinde
WEH
- We Engineer Hightech
®
Inhaltsverzeichnis
Verwandte Anleitungen für Weh TW800
Inhaltszusammenfassung für Weh TW800
- Seite 1 Operating instructions ⋅ Betriebsanleitung Type TW800 The WEH Connector for pressure and function test of ® components with beads, rims, collar, flange, stub and male threads Adapter zur Druck- und Funktionsprüfung an Bauteilen mit ® Sicken, Bördeln, Bund, Flansch, Stutzen und Außengewinde - We Engineer Hightech ®...
- Seite 3 TYPE TW800 � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �...
- Seite 32 Betriebsanleitung Typ TW800 Adapter zur Druck- und Funktionsprüfung an Bauteilen mit ® Sicken, Bördeln, Bund, Flansch, Stutzen und Außengewinde INHALT EINLEITUNG Zu Ihrer Orientierung Allgemeine Angaben Gewährleistung und Haftung Allgemeine Sicherheitshinweise Definition von Fachpersonal BESTIMMUNGSGEMÄSSE VERWENDUNG PRODUKTÜBERSICHT / PRODUKTBESCHREIBUNG TECHNISCHE DATEN...
- Seite 33 Übersicht Mindestintervalle für Inspektion und Wartung Warten 10. SCHMIEREN 10.1 Sicherheitshinweise zum Schmieren 10.2 Demontage 10.3 Schmieren 10.4 Montage 11. FEHLERBEHEBEN 12. ENTSORGUNG 13. ZUBEHÖR | ERSATZTEILE Die deutsche Version ist das Original. Hersteller: WEH GmbH Verbindungstechnik - im Nachfolgenden „WEH“ genannt. Seite 33 MD-10085-L51-R2.0.0-03...
-
Seite 34: Einleitung
Sehr geehrter Kunde! Wir freuen uns, dass Sie sich für den Einsatz unseres Produktes entschieden haben. Der WEH Adapter TW800 wurde zur Druck- und Funktionsprüfung von Bauteilen mit ® Sicke, Bördel, Bund, Flansch, Stutzen oder Außengewinde entwickelt. Beachten und befolgen Sie sämtliche Hinweise und Warnungen in dieser Betriebs- anleitung�... -
Seite 35: Allgemeine Angaben
- ein Lieferschein - ein Original WEH Prüfprotokoll (nicht bei Ersatzteilen) - eine WEH Betriebsanleitung Î Wenden Sie sich umgehend an WEH oder den entsprechenden Vertriebspartner, falls Ihnen Unterlagen fehlen. 1�3 Gewährleistung und Haftung - Es gelten unsere allgemeinen Geschäftsbedingungen. -
Seite 36: Allgemeine Sicherheitshinweise
- der Adapter oder Teile des Adapters lösen sich unter Druck - Medien, die unter Druck stehen, heiß oder giftig sein können, treten aus - Anschlussschläuche vibrieren gefährlich Î Wenden Sie sich an WEH bevor Sie das WEH Produkt einsetzen, sollten Anweisun- ® gen in dieser Betriebsanleitung unklar sein. -
Seite 37: Definition Von Fachpersonal
Lage sind, etwaige Gefahren frühzeitig zu erkennen und zu vermeiden. 2. BESTIMMUNGSGEMÄSSE VERWENDUNG - Der WEH Adapter TW800 wurde zur Druck- und Funktionsprüfung von Bauteilen ® mit Sicke, Bördel, Bund, Flansch, Stutzen oder Außengewinde entwickelt. Es gibt den Adapter in vielen verschieden Größen und Formen. -
Seite 38: Produktübersicht / Produktbeschreibung
Betriebsanleitung 3. PRODUKTÜBERSICHT / PRODUKTBESCHREIBUNG Pos� Bezeichnung Schiebehülse Unterteil Frontdichtung Begriffserklärung Anschlüsse Betriebsmedienzuleitung Seite 38 MD-10085-L51-R2.0.0-03... -
Seite 39: Technische Daten
Betriebsanleitung 4. TECHNISCHE DATEN Bitte beachten: Abhängig vom Anwendungsfall können die technischen Daten Ihres Produkts von dieser Betriebsanleitung abweichen. Beachten Sie daher stets die ® Kennzeichnung auf dem WEH Produkt selbst. ® Eigenschaften Standardausführung Max. zulässiger Vakuum bis 50 bar... -
Seite 40: Lagern
5. LAGERN 5�1 Sicherheitshinweise zum sachgerechten Lagern Î Stellen Sie sicher, dass die folgenden Sicherheitshinweise und Lagerzeiten stets ein- gehalten werden. Achtung: Eine nicht sachgerechte Lagerung des WEH Produktes kann die maximale ® Lebensdauer erheblich reduzieren. Î Schützen Sie das WEH Produkt grundsätzlich vor Beschädigungen, Verschmutz-... -
Seite 41: Lagern
Beachten Sie die Sicherheitshinweise unter Kapitel 5.1 und halten Sie die nach- folgenden Lagerzeiten ein. Die zulässige Lagerzeit gilt ab dem Auslieferungsdatum (Rechnungs-/Warenausgangsdatum seitens WEH oder dem Vertriebspartner). Sollte das WEH Produkt in einem Komplettsystem verbaut sein, so ist die Lagerzeit von ®... -
Seite 42: Installieren
Überprüfen Sie vor der Installation, ob die Gegenstücke für die Montagedaten (siehe Kapitel 7.2 Medienleitung installieren), welche WEH für das WEH Produkt vorgibt, aus- ® gelegt sind. Hinweis: Diese Montagedaten (Drehmomente, Montagedrehungen etc.) sind Werte, die ausschließlich für die Komponenten gelten, die im Lieferumfang von WEH enthalten sind. Seite 42 MD-10085-L51-R2.0.0-03... -
Seite 43: Medienleitung Installieren
Betriebsanleitung 7�2 Medienleitung installieren Bitte beachten: Nachfolgende Erwähnungen von Bezeichnungen und Positionsnummern beziehen sich auf das Kapitel 3. Produktübersicht / Produktbeschreibung auf Seite 38. Î Schrauben Sie die Schutzkappe von dem Anschluss ab. SW(1) Î Halten Sie beim Montieren der Medienleitung an der Schlüsselfläche SW(1) (Abbildung 1) mit einem Gabel- schlüssel gegen. -
Seite 44: Bedienen
Adapter gerade an, dadurch wird einer Beschädigung der ® Frontdichtung durch eventuell scharfe Kanten am Prüfling vorgebeugt. Î Ziehen Sie nach dem Anschließen immer am WEH Adapter, um sicherzustellen, ® dass er richtig angeschlossen ist und dass die Spannzangen greifen, bevor Sie das unter Druck stehende Medium zuführen. -
Seite 45: Anschließen
Betriebsanleitung 8�2 Anschließen Î Greifen Sie den Adapter an der Schiebehülse (Pos. 1). Î Stecken Sie den Adapter gerade auf den Prüfling auf. Dadurch wird eine Beschädi- gung der Frontdichtung durch eventuell scharfe Kanten am Prüfling vorgebeugt und das richtige Anschließen gewährleistet. Î... -
Seite 46: Abschließen
Betriebsanleitung 8�3 Abschließen Î Nach Beendigung des Prüfvorganges entlüften Sie die Medienleitung vollständig. Vorsicht: Stellen Sie zuerst den druckfreien Zustand her, bevor Sie die Verbindung lösen. Î Greifen Sie den Adapter an der Schiebehülse (Pos. 1). Î Ziehen Sie die Schiebehülse (Pos. 1) zurück (Abbildung 7). Dadurch wird die Verbindung zum Prüfling gelöst und der Abbildung 7 Adapter kann gerade nach hinten vom abgenommen werden. -
Seite 47: Inspizieren | Warten
Überprüfen Sie das WEH Produkt nach den Wartungsarbeiten auf Leckage. Beachten ® Sie hierzu das Kapitel 7. Installieren auf Seite 42. - Zum Zweck der Inspektion ist es nicht notwendig, dass das WEH Produkt abgebaut ® wird, es muss allerdings drucklos sein. -
Seite 48: Wartungsintervalle
Inspektion – umgehend zur Wartung an WEH. Sollten Sie das WEH Produkt nicht ® regelmäßig inspizieren und zur Wartung an WEH schicken, kann es insbesondere zu Undichtigkeiten und damit unter Umständen auch zu Ausfällen und/oder Unfällen kommen. - Bei Geräten für Kalt- und Heißwasseranwendungen muss regelmäßig die Dichtscheibe des Adapters mit WEH Hochleistungsfettpaste Art. -
Seite 49: Übersicht Mindestintervalle Für Inspektion Und Wartung
Kapitel 3. Produktübersicht / Produktbeschreibung auf Seite 38. Î Tauschen Sie das WEH Produkt aus oder schicken Sie es zur Wartung an WEH ein, ® falls Sie Undichtigkeiten oder Fehlfunktionen feststellen. Das Produkt darf nicht mehr verwendet werden. - Seite 50 Î Überprüfen Sie das WEH Produkt auf Dichtheit und richtige Funktion - ® Leichtgängigkeit, ausreichende Schmierung mit Stoffen, die von WEH für diese Anwendung zugelassen sind (siehe Kapitel 10. Schmieren auf Seite 52), Verschleiß, Verschmutzung, Beschädigungen. Î Kontrollieren Sie die Dichtungsoberfläche der Frontdichtung (Pos. 7). Sind Risse oder Beschädigungen auf der Frontdichtung sichtbar, tauschen Sie diese aus.
- Seite 51 ® Sie ihn aus dem Einstich (Abbildung 8). Achtung: Beim Entfernen der Frontdichtung darf die Oberfläche des Einstiches für die Frontdichtung nicht beschädigt werden. Es darf nur das von WEH empfohlene Abbildung 8 Werkzeug verwendet werden. Î Säubern Sie den Einstich von Schmutz oder sonstigen Rückständen.
-
Seite 52: Schmieren
Betriebsanleitung 10. SCHMIEREN Bitte beachten: Nachfolgende Erwähnungen von Bezeichnungen und Positionsnummern beziehen sich auf das Kapitel 3. Produktübersicht / Produktbeschreibung auf Seite 38. 10�1 Sicherheitshinweise zum Schmieren Î Achten Sie darauf, dass Sie keine Dichtflächen oder Dichtungskomponenten während des Demontieren, Schmierens und Montieren beschädigen. Î... -
Seite 53: Schmieren
Vorsicht: Die Dichtscheibe kann beim Öffnen der Spannzangen heraus- springen. Öffnen Sie die Spannzangen nur langsam. Î Nehmen Sie die Dichtscheibe heraus. 10�3 Schmieren Î Schmieren Sie die Lauffläche der Dichtscheibe leicht mit dem WEH Schmiermittel. ® Seite 53 MD-10085-L51-R2.0.0-03... -
Seite 54: Montage
Betriebsanleitung 10�4 Montage Î Geben Sie die geschmierte Dichtscheibe in den Adapter. Achtung: Achten Sie darauf, dass die Dichtscheibe korrekt auf der Druckfeder sitzt und sich eindrücken lässt. Î Drücken Sie die Dichtscheibe mit dem Griff des Schlitz-Schraubendrehers in den Adapter ein und drücken Sie die Spannzangen zu- sammen. -
Seite 55: Fehlerbeheben
Mechanische Überbean- Adapter zur Wartung an WEH Schiebehülse ist stark beschädigt oder gebrochen spruchung durch unsach- schicken gemäßen Umgang Defekte Leckage am Adapter Adapter zur Wartung an WEH senden. Dichtungskomponenten Ausblasgeräusche Leckage an der Verschraubungen sind Festziehen der Verschraubungen, Betriebsmedienzuleitung undicht siehe Kapitel 7. - Seite 56 Adapter zur Wartung an WEH Spannzangen deformiert spruchung durch unsach- nicht mehr schließen schicken gemäßen Umgang Schiebehülse lässt sich Spannzangen schließen nicht Falscher Prüfling Richtigen Prüfling verwenden nicht mehr schließen Bei sonstigen Problemen kontaktieren Sie bitte WEH oder Ihren zuständigen Vertriebspartner.
-
Seite 57: Entsorgung
Bestellnummer Position Beschreibung auf Anfrage Pos. 7 Frontdichtung Î Geben Sie bei der Bestellung die auf Ihrem WEH Produkt gekennzeichnete ® Artikelnummer an. Bitte beachten: Beachten Sie zur richtigen Verwendung von WEH Ersatzteilen das ® Kapitel 9. Inspizieren | Warten auf Seite 47. - Seite 58 NOTES...
- Seite 59 NOTES...
- Seite 60 89257 Illertissen / Germany Phone: +49 7303 9609-0 Email: sales@weh.com www.weh.com © All rights reserved, WEH GmbH. Any unauthorised use is strictly forbidden. Subject to alteration. No liability will be assumed for any content. This document invalidates all previous versions. Kontakt Sie haben Fragen oder benötigen weitere Informationen?
