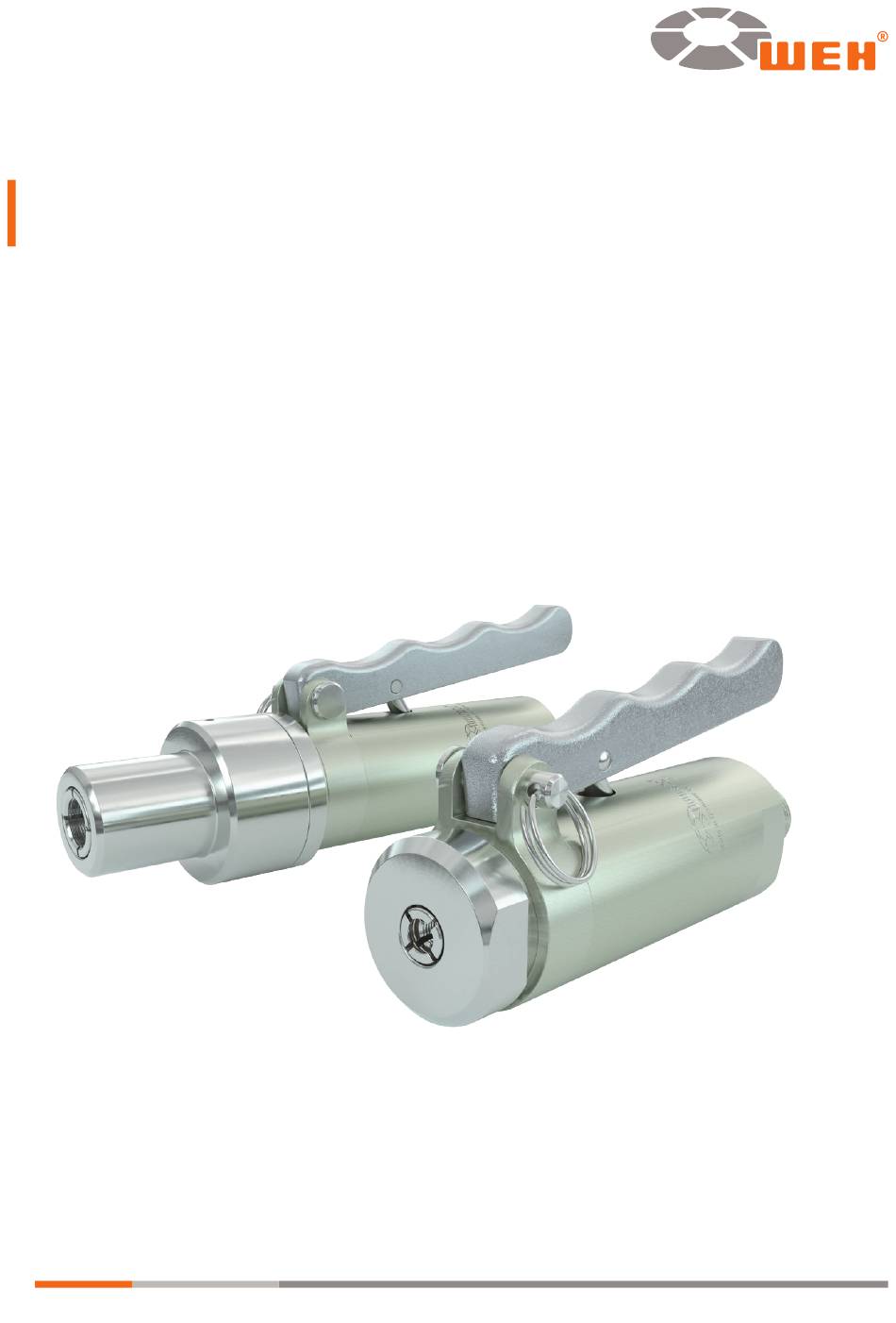

- Seite 1 Operating instructions ⋅ Betriebsanleitung Type TW141 Connector for pressure and function testing of straight tubes ® Adapter zur Druck- und Funktionsprüfung von Glattrohren ® - We Engineer Hightech ®...
- Seite 3 TYPE TW141 � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �...
-
Seite 4: Inhaltsverzeichnis
Operating instructions Type TW141 Connector for pressure and function testing of straight tubes ® CONTENTS INTRODUCTION For your guidance General information Warranty and liability General safety instructions Definition of qualified personnel INTENDED USE PRODUCT OVERVIEW / PRODUCT DESCRIPTION TECHNICAL DATA... - Seite 5 10. LUBRICATION 10.1 Safety instructions for lubrication 10.2 Lubrication of body size 1 (up to Ø A 8.5 mm) 10.3 Lubrication of body size 2 (from Ø A 8.5 mm) 11. TROUBLESHOOTING 12. DISPOSAL 13. ACCESSORIES | SPARE PARTS The German version is the original. Manufacturer: WEH GmbH Precision Connectors - hereafter referred to as 'WEH'. Page 5 MD-10036-L51-R1.1.0-03...
-
Seite 6: Introduction
1. INTRODUCTION Dear Customer, thank you for deciding to use our products. The WEH TW141 Connector has been developed for pressure and function testing of ® straight tubes. Observe and follow all instructions and warnings in these operating instructions� Non-observance may result in personal injury and/or property damage�... -
Seite 7: General Information
- You yourself are solely responsible for the proper performance of the replacement or repair. WEH is not responsible for the performance or any damage and/or losses aris- ing from it. WEH assumes no guarantee, warranty, product liability or other liability for any replacement or repair of the WEH Product performed by you or a third party. -
Seite 8: General Safety Instructions
Î Take appropriate safety measures if operating conditions exist that could endanger the user. Î In case of any damage that may affect the proper functioning of the WEH Product, do ® not use the WEH Product until the situation has been clarified. Disassembly of the ®... -
Seite 9: Definition Of Qualified Personnel
Note: Depending on the hardness of the test piece, clamping jaw marks may appear on the test piece. Contact WEH if the application lies outside the specified values or if you have any questions regarding the surface finish. Î... -
Seite 10: Product Overview / Product Description
Operating instructions 3. PRODUCT OVERVIEW / PRODUCT DESCRIPTION TW141 Connector – body size 1 (up to Ø A 8.5 mm) ® Pos� Description Connector housing Clamping lever Seal housing Sleeve Sealing disc Pressure spring Front seal Stop Key ring Definition of ports... - Seite 11 Operating instructions TW141 Connector – body size 2 (from Ø A 8.5 mm) ® Pos� Description Connector housing Clamping lever Seal housing Sleeve Sealing disc Front seal Key ring Suspension attachment incl. bore for chain safety device (optional) Definition of ports Media inlet...
-
Seite 12: Technical Data
Operating instructions 4. TECHNICAL DATA Please note: Depending on the application, the technical data of your WEH Product ® may differ from these operating instructions. Please therefore observe the marking on the WEH Product itself. ® Characteristics Basic version Nominal bore (DN) 4.5 mm... -
Seite 13: Storage
Î Store the WEH Product within a temperature range of -40 °C up to +40 °C. Storage ® temperatures outside this range may affect the service life of the WEH Product. ® Î Do not store the WEH Product in the vicinity of heat sources. -
Seite 14: Storage
The appropriate storage period applies from the date of delivery (i.e. the date of invoicing or goods issue date as recorded by WEH or its distributor). If the Product is installed in a complete system, the storage time depends on the ®... -
Seite 15: Installation
USIT rings should be used to seal the ports. Î Before installation, check if the counterparts are designed to withstand the assembly data (see Chapter 7.2 Installing the media line) that WEH determined for this Product. ® Note: The indicated assembly data (tightening torques, assembly turns etc.) are values that apply only to the components delivered by WEH. -
Seite 16: Installing The Media Line
Operating instructions 7�2 Installing the media line Please note: Subsequent mentions of descriptions and position numbers refer to Chapter 3. Product overview / product description on page 10. Î Unscrew the protection cap from the port. Î When mounting media line, hold an open-ended spanner against the spanner flat AF(1) (Figure 1). -
Seite 17: Operation
® jaws are gripping correctly before introducing the pressurized test medium. Î The clamping jaws of the WEH Connector are designed to grip the test piece. Keep ® fingers and other objects away from the clamping jaws when actuating the connec- tor. -
Seite 18: Connection
Operating instructions Connection Î Grip the connector by its connector housing (Pos. 1) and actuate the clamping lever (Pos. 2). The clamping jaws open (Figure 2). Î Be careful to place the connector with actuated clamping le- ver (Pos. 2) straight and fully onto the test piece (Figure 3). Doing so will prevent any damage to the front seal caused by any sharp edges on the test piece and ensure a correct connection. -
Seite 19: Disconnection
Operating instructions Disconnection Î After the end of the testing procedure, fully vent the media line. Caution: First depressurize the system before releasing the connection. Thanks to the integrated safety design, the clamping jaws maintain a secure connection and do not open until pressure has decreased to a safe value below 5 bar. -
Seite 20: Inspection | Maintenance
Do not damage sealing surfaces or sealing components. Î Before reassembling; check the components, threads and, if present, the sealing surfaces for damage and contamination. Should you find any damage, replace the Product or send it to WEH for maintenance. Stop using the WEH Product ® ®... -
Seite 21: Maintenance Intervals
– send the WEH Product immediately to WEH for maintenance. ® If the WEH Product is not regularly inspected and sent to WEH for maintenance, ® leakage may occur and under certain circumstances this may result in failures and/ or accidents. -
Seite 22: Maintenance
Please note: Subsequent mentions of descriptions and position numbers refer to Chapter 3. Product overview / product description on page 10. Î If you detect any leaks or malfunction, replace the WEH Product or send it to WEH ® for maintenance. Stop using the product immediately. - Seite 23 (Pos. 3). Î Remove the sealing disc (Pos. 5) from the seal housing (Pos. 3) using the WEH O-ring picker. ® Î Remove the front seal (Pos. 7) from the seal housing (Pos. 3) using the WEH O-ring picker.
- Seite 24 Operating instructions Î Lubricate the running surface at the sleeve (Pos. 4) and at the sealing disc (Pos. 5) with the WEH Lubricant ® part No. E99-40. Î Lubricate the contact surface of the front seal (Pos. 7), at the sleeve (Pos. 4) and at the sealing disc (Pos.
- Seite 25 (Pos. 3). Tightening torque 60 Nm ± 2 Nm Î Connect the WEH Connector to a test piece a number of times. Visually check the ® connector for proper clamping and sealing function and that the clamping jaws are gripping correctly.
- Seite 26 (Pos. 3) using a suitable open-ended wrench. Attention: The clamping jaws must not fall out of the seal housing (Pos. 3). Î Remove the front seal (Pos. 7) from the seal housing (Pos. 3) using the WEH O-ring picker. ® Page 26 MD-10036-L51-R1.1.0-03...
- Seite 27 Tightening torque 25 Nm ± 2 Nm Î Connect the WEH Connector to a test piece a number of times. Visually check the ® connector for proper clamping and sealing function and that the clamping jaws are gripping correctly.
-
Seite 28: Lubrication
10�1 Safety instructions for lubrication Î Take care not to damage sealing surfaces or sealing components when lubricating. Î Only use WEH Lubricant part No. E99-4 or E99-40 for lubrication, whichever is ® specified. Î Please refer to Chapter 9.4 Maintenance on page 22 as well. - Seite 29 (Pos. 1). Î Remove the sealing disc (Pos. 5) from the seal housing (Pos. 3) using the WEH O-ring picker. ® Î Remove the front seal (Pos. 7) from the seal housing (Pos. 3) using the WEH O-ring picker.
- Seite 30 Î Lubricate the running surface of the sleeve (Pos. 4) of the sealing disc (Pos. 5), of the connector housing (Pos. 1) and of the sealing piston with the WEH Lubricant ® part No. E99-40. Î Lubricate the contact surface of the front seal (Pos.
- Seite 31 Operating instructions Î Insert the spring and the sealing disc back into the connector housing (Pos. 1). Î Insert the new front seal (Pos. 7) into the seal housing (Pos. 3) and let it slide downwards against the sleeve (Pos. 4). Î...
- Seite 32 Operating instructions Î Screw the connector housing (Pos. 1) and the seal housing (Pos. 3) back together. The seal housing must be facing downwards. Î Clamp the connector housing (Pos. 1) at the wrench flat A/F(1) in the vice with aluminium jaws. Attention: Do not damage the components when clamping.
- Seite 33 (Pos. 9). Î Connect the WEH Connector to a test piece a number of times. Visually check the ® connector for proper clamping and sealing function and that the clamping jaws are gripping correctly.
-
Seite 34: Lubrication Of Body Size 2 (From Ø A 8.5 Mm)
Operating instructions 10�3 Lubrication of body size 2 (from Ø A 8.5 mm) Î Bend the key ring (Pos. 10) slightly apart and twist it out of the bore of the peg (Pos. 9). Î Push the peg (Pos. 9) out of the connector housing (Pos. - Seite 35 Remove the sealing disc and the spring out of the connector housing (Pos. 1). Î Remove the front seal (Pos. 7) from the seal housing (Pos. 3) using the WEH O-ring picker. ® Î Lubricate the running surface of the connector housing (Pos. 1)
- Seite 36 Operating instructions Î Lubricate the contact surface of the front seal (Pos. 7), at the sleeve (Pos. 4) and at the sealing disc (Pos. 5) with the Lubricant ® part No. E99-4. Î Lubricate the new front seal (Pos. 7) with the Lubricant ®...
- Seite 37 (Pos. 9). Î Connect the WEH Connector to a test piece a number of times. Visually check the ® connector for proper clamping and sealing function and that the clamping jaws are gripping correctly.
-
Seite 38: Troubleshooting
Return the connector to WEH The clamping lever is either seriously damaged or broken stress due to for maintenance inappropriate handling Defective Send the connector to WEH for Leakage on connector sealing components maintenance. Sounds of escaping gas Tighten up fittings, see... - Seite 39 Return the connector to WEH for The clamping lever can no longer be actuated Damaged components maintenance Lubricate the connector, see Inadequate lubrication Chapter 10. Lubrication. If you should encounter any other problems, please contact WEH or your responsible distributor.
-
Seite 40: Disposal
Connection Part No� Description (female thread) E29-900P Plug NPT 1/4“ female thread Adaptors Various adaptors for other media ports are available for the TW141. Part No� Description Connection NPT 1/4” female thread - E29-30810 Connector G1/4" female thread NPT 1/4" female thread -... - Seite 42 Betriebsanleitung Typ TW141 Adapter zur Druck- und Funktionsprüfung von Glattrohren ® INHALT EINLEITUNG Zu Ihrer Orientierung Allgemeine Angaben Gewährleistung und Haftung Allgemeine Sicherheitshinweise Definition von Fachpersonal BESTIMMUNGSGEMÄSSE VERWENDUNG PRODUKTÜBERSICHT / PRODUKTBESCHREIBUNG TECHNISCHE DATEN LAGERN Sicherheitshinweise zum sachgerechten Lagern Lagern BENÖTIGTE HILFSMITTEL...
- Seite 43 Übersicht Mindestintervalle für Inspektion und Wartung Warten 10. SCHMIEREN 10.1 Sicherheitshinweise zum Schmieren 10.2 Schmieren der Baugröße 1 (bis Ø A 8,5 mm) 10.3 Schmieren der Baugröße 2 (ab Ø A 8,5 mm) 11. FEHLERBEHEBEN 12. ENTSORGEN 13. ZUBEHÖR | ERSATZTEILE Die deutsche Version ist das Original. Hersteller: WEH GmbH Verbindungstechnik - im Nachfolgenden „WEH“ genannt. Seite 43 MD-10036-L51-R1.1.0-03...
-
Seite 44: Einleitung
Sehr geehrter Kunde, wir freuen uns, dass Sie sich für den Einsatz unseres Produktes entschieden haben. Der WEH Adapter TW141 wurde zur Druck- und Funktionsprüfung von Glattrohren ® entwickelt. Beachten und befolgen Sie sämtliche Hinweise und Warnungen in dieser Betriebs- anleitung�... -
Seite 45: Allgemeine Angaben
- ein Lieferschein - ein Original WEH Prüfprotokoll (nicht bei Ersatzteilen) - eine WEH Betriebsanleitung Î Wenden Sie sich umgehend an WEH oder den entsprechenden Vertriebspartner, falls Ihnen Unterlagen fehlen. 1�3 Gewährleistung und Haftung - Es gelten unsere allgemeinen Geschäftsbedingungen. -
Seite 46: Allgemeine Sicherheitshinweise
Stellen Sie diese Betriebsanleitung insbesondere jedem zur Verfügung, der für die Installation, Bedienung und Wartung dieses WEH Produktes zuständig ist. ® Î Wenden Sie sich an WEH bevor Sie das WEH Produkt einsetzen, sollten Anweisun- ® gen in dieser Betriebsanleitung unklar sein. Î... -
Seite 47: Definition Von Fachpersonal
Spannzangen korrekt greifen können. Hinweis: Abhängig der Härte des Prüflinges kann es zu Spannzangenabdrücken auf dem Prüfling kommen. Kontaktieren Sie WEH, wenn die Anwendung außerhalb der angegebenen Werte liegt oder Sie Fragen bezüglich der Oberflächenbeschaffenheit haben. Î Stellen Sie stets sicher, dass das WEH Produkt ausschließlich innerhalb der... -
Seite 48: Produktübersicht / Produktbeschreibung
Betriebsanleitung 3. PRODUKTÜBERSICHT / PRODUKTBESCHREIBUNG Adapter TW141 - Baugröße 1 (bis Ø A 8,5 mm) ® Pos� Bezeichnung Adaptergehäuse Spannhebel Dichtgehäuse Hülse Dichtscheibe Druckfeder Frontdichtung Anschlag Stift Schlüssel-Ring Begriffserklärung Anschlüsse Betriebsmedienzuleitung Seite 48 MD-10036-L51-R1.1.0-03... - Seite 49 Betriebsanleitung Adapter TW141 - Baugröße 2 (ab Ø A 8,5 mm) ® Pos� Bezeichnung Adaptergehäuse Spannhebel Dichtgehäuse Hülse Dichtscheibe Frontdichtung Stift Schlüssel-Ring Aufhängevorrichtung inkl. Bohrung für Kettensicherung (optional) Begriffserklärung Anschlüsse Betriebsmedienzuleitung TW141 mit Haltevorrichtung Seite 49 MD-10036-L51-R1.1.0-03...
-
Seite 50: Technische Daten
Betriebsanleitung 4. TECHNISCHE DATEN Bitte beachten: Abhängig vom Anwendungsfall können die technischen Daten Ihres Produkts von dieser Betriebsanleitung abweichen. Beachten Sie daher stets die ® Kennzeichnung auf dem WEH Produkt selbst. ® Eigenschaften Standardausführung Nennweite (DN) 4,5 mm Max. zulässiger... -
Seite 51: Lagern
5. LAGERN 5�1 Sicherheitshinweise zum sachgerechten Lagern Î Stellen Sie sicher, dass die folgenden Sicherheitshinweise und Lagerzeiten stets ein- gehalten werden. Achtung: Eine nicht sachgerechte Lagerung des WEH Produktes kann die maximale ® Lebensdauer erheblich reduzieren. Î Schützen Sie das WEH Produkt grundsätzlich vor Beschädigungen, Verschmutz-... -
Seite 52: Lagern
Beachten Sie die Sicherheitshinweise unter Kapitel 5.1 und halten Sie die nach- folgenden Lagerzeiten ein. Die zulässige Lagerzeit gilt ab dem Auslieferungsdatum (Rechnungs-/Warenausgangsdatum seitens WEH oder dem Vertriebspartner). Sollte das WEH Produkt in einem Komplettsystem verbaut sein, so ist die Lagerzeit von ®... -
Seite 53: Installieren
Î Verwenden Sie USIT-Ringe zum Abdichten der Anschlüsse. Î Überprüfen Sie vor der Installation, ob die Gegenstücke für die Montagedaten (siehe Kapitel 7.2 Medienleitung installieren), welche WEH für das WEH Produkt vorgibt, aus- ® gelegt sind. Hinweis: Die angegebenen Montagedaten (Drehmomente, Montagedrehungen etc.) sind Werte, die ausschließlich für die Komponenten gelten, die im Lieferumfang von... -
Seite 54: Medienleitung Installieren
Betriebsanleitung 7�2 Medienleitung installieren Bitte beachten: Nachfolgende Erwähnungen von Bezeichnungen und Positionsnummern beziehen sich auf das Kapitel 3. Produktübersicht / Produktbeschreibung auf Seite 48. Î Schrauben Sie die Schutzkappe von dem Anschluss ab. Î Halten Sie beim Montieren der Medienleitung an der Schlüsselfläche SW(1) (Abbildung 1) mit einem Gabel- schlüssel gegen. -
Seite 55: Bedienen
Adapter gerade an, dadurch wird einer Beschädigung der ® Frontdichtung durch eventuell scharfe Kanten am Prüfling vorgebeugt. Î Ziehen Sie nach dem Anschließen immer am WEH Adapter, um sicherzustellen, ® dass er richtig angeschlossen ist und dass die Spannzangen greifen, bevor Sie das unter Druck stehende Medium zuführen. -
Seite 56: Anschließen
Betriebsanleitung Anschließen Î Greifen Sie den Adapter an dem Adaptergehäuse (Pos. 1) und betätigen Sie den Handhebel (Pos. 2). Die Spannzangen öffnen sich (Abbildung 2). Î Stecken Sie den Adapter, mit betätigtem Handhebel (Pos. 2), gerade und vollständig auf den Prüfling (Abbildung 3) auf. Dadurch wird eine Beschädigung der Frontdichtung durch eventuell scharfe Kanten am Prüfling vorgebeugt und das richtige Anschließen gewährleistet. -
Seite 57: Abschließen
Betriebsanleitung Abschließen Î Nach Beendigung des Prüfvorganges entlüften Sie die Medienleitung vollständig. Vorsicht: Stellen Sie zuerst den druckfreien Zustand her, bevor Sie die Verbindung lösen. Durch das integrierte Sicherheitssystem lassen sich die druckunterstützten Spannzangen erst bei einem Druck von unter 5 bar öffnen. Î... -
Seite 58: Inspizieren | Warten
Überprüfen Sie das WEH Produkt nach den Wartungsarbeiten auf Leckage. Beachten ® Sie hierzu das Kapitel 7. Installieren auf Seite 53. - Zum Zweck der Inspektion ist es nicht notwendig, dass das WEH Produkt abgebaut ® wird, es muss allerdings drucklos sein. -
Seite 59: Wartungsintervalle
® Inspektion – umgehend zur Wartung an WEH. Sollten Sie das WEH Produkt nicht ® regelmäßig inspizieren und zur Wartung an WEH schicken, kann es insbesondere zu Undichtigkeiten und damit unter Umständen auch zu Ausfällen und/oder Unfällen kommen. 9�3 Übersicht Mindestintervalle für Inspektion und Wartung Erstmalig Nr�... -
Seite 60: Warten
Kapitel 3. Produktübersicht / Produktbeschreibung auf Seite 48. Î Tauschen Sie das WEH Produkt aus oder schicken Sie es zur Wartung an WEH ein, ® falls Sie Undichtigkeiten oder Fehlfunktionen feststellen. Das Produkt darf nicht mehr verwendet werden. - Seite 61 Betriebsanleitung 9�4�1 Austausch der Frontdichtung (Pos. 7) bei Baugröße 1 (bis Ø A 8,5 mm) Î Spannen Sie das Adapter- gehäuse (Pos. 1) an der Schlüsselfläche SW(1) in den Schraubstock mit Aluminium- spannbacken ein. Achtung: Beschädigen Sie die Bauteile beim Einspannen nicht.
- Seite 62 Betriebsanleitung Î Schmieren Sie die Lauffläche an der Hülse (Pos. 4) und an der Dichtscheibe (Pos. 5) mit dem WEH Schmiermittel ® Art. Nr. E99-40. Î Schmieren Sie die Anlagefläche der Frontdichtung (Pos. 7) an der Hülse (Pos. 4) und an der Dichtscheibe (Pos. 5) mit...
- Seite 63 Dichtgehäuse (Pos. 3) fest. Anzugsdrehmoment 60 Nm ± 2 Nm Î Schließen Sie den WEH Adapter mehrmals an einen Prüfling an. Stellen Sie ® durch eine Sichtprüfung fest, ob die Spann- und Dichtfunktion korrekt ist und die Spannzangen richtig greifen.
- Seite 64 Betriebsanleitung 9�4�2 Austausch der Frontdichtung (Pos. 7) bei Baugröße 2 (ab Ø A 8,5 mm) Î Betätigen Sie den Handhebel (Pos. 2), halten Sie diesen gedrückt und sichern Sie ihn z. B. mit einem Kabelbinder. Achtung: Sicher Sie den Handhebel unbedingt, sonst kann beim Demontieren die Dichtscheibe (Pos.
- Seite 65 Dichtgehäuse (Pos. 3) wieder zusammen. Anzugsdrehmoment 25 Nm ± 2 Nm Î Schließen Sie den WEH Adapter mehrmals an einen Prüfling an. Stellen Sie ® durch eine Sichtprüfung fest, ob die Spann- und Dichtfunktion korrekt ist und die Spannzangen richtig greifen.
-
Seite 66: Schmieren
Î Achten Sie darauf, dass Sie keine Dichtflächen oder Dichtungskomponenten während des Schmierens beschädigen. Î Verwenden Sie zur Schmierung ausschließlich das von WEH vorgegeben Schmiermittel Art. Nr. E99-4 oder E99-40, je nachdem was vorgegeben ist. ® Î Beachten Sie ebenfalls das Kapitel 9.4 Warten auf Seite 60. - Seite 67 Betriebsanleitung Î Spannen Sie das Adapter- gehäuse (Pos. 1) an der Schlüsselfläche SW(1) in den Schraubstock mit Aluminium- spannbacken ein. Achtung: Beschädigen Sie die Bauteile beim Einspannen nicht. Î Schrauben Sie das Dichtge- häuse (Pos. 3) mit einem pas- senden Maulschlüssel aus dem Adaptergehäuse (Pos.
- Seite 68 Î Schmieren Sie die Laufflä- che der Hülse (Pos. 4), der Dichtscheibe (Pos. 5), des Adaptergehäuses (Pos. 1) und des Dichtkolbens mit dem WEH Schmiermittel ® Art. Nr. E99-40. Î Schmieren Sie die Anlagefläche der Frontdichtung (Pos. 7) an der Hülse (Pos. 4) und an der Dichtscheibe (Pos.
- Seite 69 Betriebsanleitung Î Geben Sie die Feder und die Dichtscheibe wieder in das Adaptergehäuse (Pos. 1) ein Î Geben Sie die neue Frontdichtung (Pos. 7) in das Dichtgehäuse (Pos. 3) ein und lassen Sie diese nach unten gegen die Hülse (Pos. 4) gleiten. Î...
- Seite 70 Betriebsanleitung Î Schrauben Sie das Adaptergehäuse (Pos. 1) und das Dichtgehäuse (Pos. 3) wieder zusammen. Das Dichtgehäuse muss dabei nach unten zeigen. Î Spannen Sie das Adaptergehäuse (Pos. 1) an der Schlüsselfläche SW(1) in den Schraubstock mit Alumi- niumspannbacken ein. Achtung: Beschädigen Sie die Bauteile beim Einspannen nicht.
- Seite 71 Sie ihn in die Bohrung des Stiftes (Pos. 9) ein. Î Schließen Sie den WEH Adapter mehrmals an einen Prüfling an. Stellen Sie ® durch eine Sichtprüfung fest, ob die Spann- und Dichtfunktion korrekt ist und die Spannzangen richtig greifen.
-
Seite 72: Schmieren Der Baugröße 2 (Ab Ø A 8,5 Mm)
Betriebsanleitung 10�3 Schmieren der Baugröße 2 (ab Ø A 8,5 mm) Î Biegen Sie den Schlüssel-Ring (Pos. 10) leicht auseinander und drehen Sie ihn aus der Bohrung des Stiftes (Pos. 9) heraus. Î Drücken Sie den Stift (Pos. 9) aus dem Adap- tergehäuse (Pos. - Seite 73 (Pos. 1) heraus. Î Nehmen Sie die Frontdich- tung (Pos. 7) mit dem O-Ring-Picker aus ® dem Dichtgehäuse (Pos. 3) heraus. Î Schmieren Sie die Lauffläche des Adaptergehäuses (Pos. 1) und des Dichtkolbens mit dem WEH Schmiermittel ® Art. Nr. E99-40. Seite 73 MD-10036-L51-R1.1.0-03...
- Seite 74 Betriebsanleitung Î Schmieren Sie die Anlagefläche der Frontdichtung (Pos. 7) an der Hülse (Pos. 4) und an der Dichtscheibe (Pos. 5) mit dem WEH Schmiermittel ® Art. Nr. E99-4. Î Schmieren Sie die neue Front- dichtung (Pos. 7) mit dem Schmiermittel ®...
- Seite 75 Sie ihn in die Bohrung des Stiftes (Pos. 9) ein. Î Schließen Sie den WEH Adapter mehrmals an einen Prüfling an. Stellen Sie ® durch eine Sichtprüfung fest, ob die Spann- und Dichtfunktion korrekt ist und die Spannzangen richtig greifen.
-
Seite 76: Fehlerbeheben
Mechanische Überbean- Adapter zur Wartung an WEH Spannhebel ist stark beschädigt oder gebrochen spruchung durch unsach- schicken gemäßen Umgang Defekte Leckage am Adapter Adapter zur Wartung an WEH senden. Dichtungskomponenten Ausblasgeräusche Leckage an der Verschraubungen sind Festziehen der Verschraubungen, Betriebsmedienzuleitung undicht... - Seite 77 Adapter ist nicht richtig Anschlussvorgang wiederholen angeschlossen Beschädigte Kompo- Adapter zur Wartung an WEH schi- Spannhebel lässt sich nicht mehr betätigen nenten cken Unzureichende Schmie- Adapter schmieren, siehe Kapitel 10. rung Schmieren. Bei sonstigen Problemen kontaktieren Sie bitte WEH oder Ihren zuständigen Vertriebspartner.
-
Seite 78: Entsorgen
® einem Stopfen verschlossen. Anschluss Bestellnummer Beschreibung (Innengewinde) E29-900P Stopfen NPT 1/4" IG Anschlussadapter Für den TW141 stehen verschiedene Anschlussadapter für andere Medienanschlüsse zur Verfügung. Bestellnummer Beschreibung Anschluss E29-30810 Adapter NPT 1/4" IG - G1/4" IG E201-30366 Adapter NPT 1/4" IG - G1/4" AG... - Seite 79 NOTES...
- Seite 80 89257 Illertissen / Germany Phone: +49 7303 9609-0 Email: sales@weh.com www.weh.com © All rights reserved, WEH GmbH. Any unauthorised use is strictly forbidden. Subject to alteration. No liability will be assumed for any content. This document invalidates all previous versions. Kontakt Sie haben Fragen oder benötigen weitere Informationen?
