Weh TW54 Betriebsanleitung

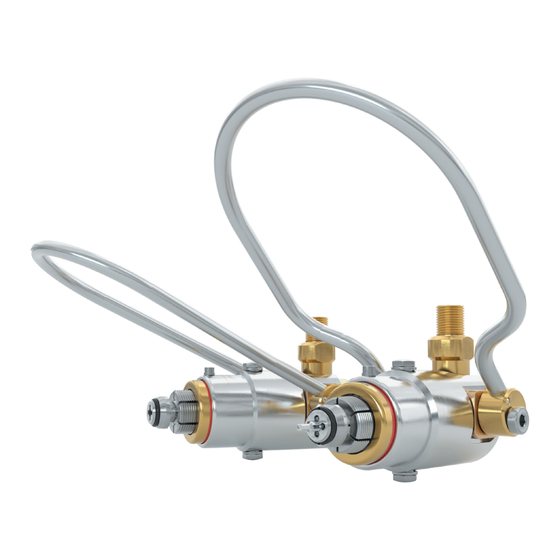

Adapter zum füllen von gasflaschen mit innengewinde (mit oder ohne restdruckventil)
Vorschau ausblenden Andere Handbücher für TW54:
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen

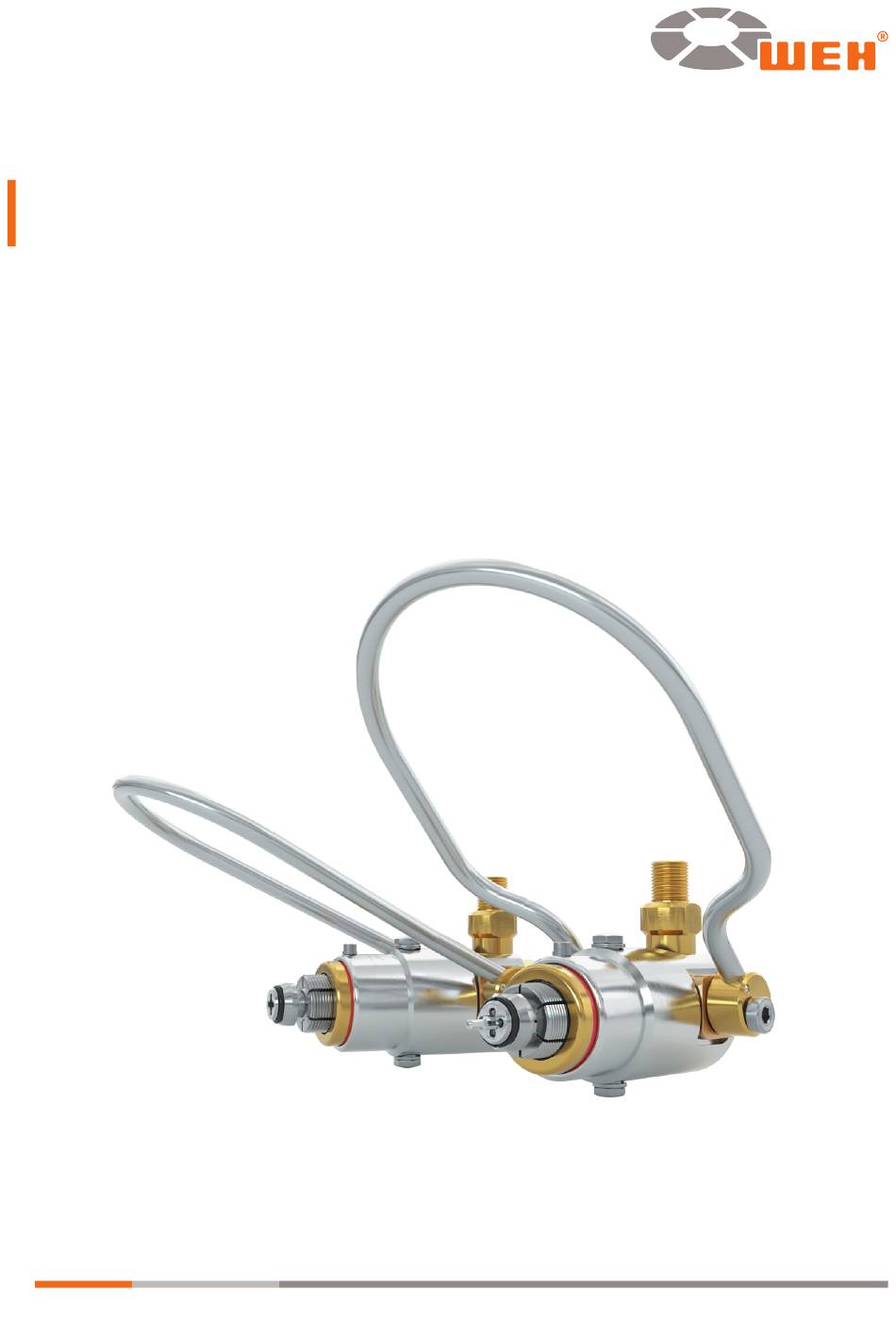

Mode d'emploi ⋅ Betriebsanleitung
Date: 10/22
Type TW54
Connecteur rapide WEH
pour le remplissage de bouteilles de gaz
®
avec filetage interne (avec ou sans vanne à pression résiduelle)
WEH
Adapter zum Füllen von Gasflaschen mit Innengewinde
®
(mit oder ohne Restdruckventil)
WEH
- We Engineer Hightech
®
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Weh TW54

Inhaltszusammenfassung für Weh TW54

  • Seite 1 Mode d'emploi ⋅ Betriebsanleitung Date: 10/22 Type TW54 Connecteur rapide WEH pour le remplissage de bouteilles de gaz ® avec filetage interne (avec ou sans vanne à pression résiduelle) Adapter zum Füllen von Gasflaschen mit Innengewinde ® (mit oder ohne Restdruckventil) - We Engineer Hightech ®...
  • Seite 36 Betriebsanleitung Typ TW54 Adapter zum Füllen von Gasflaschen mit ® Innengewinde (mit oder ohne Restdruckventil) INHALT EINLEITUNG Zu Ihrer Orientierung Allgemeine Angaben Gewährleistung und Haftung Allgemeine Sicherheitshinweise Definition von Fachpersonal BESTIMMUNGSGEMÄSSE VERWENDUNG PRODUKTÜBERSICHT / PRODUKTBESCHREIBUNG TECHNISCHE DATEN LAGERN Sicherheitshinweise zum sachgerechten Lagern Lagern BENÖTIGTE HILFSMITTEL...
  • Seite 37 Sicherheitshinweise zum Inspizieren und Warten Wartungsintervalle Übersicht Mindestintervalle für Inspektion und Wartung Warten SCHMIEREN 10.1 Sicherheitshinweise zum Schmieren 10.2 Schmieren FEHLERBEHEBEN ENTSORGEN ZUBEHÖR | ERSATZTEILE Die deutsche Version ist das Original. Hersteller: WEH GmbH Verbindungstechnik - im Nachfolgenden „WEH“ genannt. Seite 37 MD-10017-L52-R2.2.0-03...

  • Seite 38: Einleitung

    Sehr geehrter Kunde, Wir freuen uns, dass Sie sich für den Einsatz unseres Produktes entschieden haben. Der WEH Adapter TW54 wurde zum Füllen von Gasflaschen (200 bar und 300 bar) mit ® Innengewinde, mit oder ohne Restdruckventil entwickelt. Beachten und befolgen Sie sämtliche Hinweise und Warnungen in dieser Betriebs- anleitung�...

  • Seite 39: Allgemeine Angaben

    - ein Lieferschein - ein Original WEH Prüfprotokoll (nicht bei Ersatzteilen) - eine WEH Betriebsanleitung Î Wenden Sie sich umgehend an WEH oder den entsprechenden Vertriebspartner, falls Ihnen Unterlagen fehlen. 1�3 Gewährleistung und Haftung - Es gelten unsere allgemeinen Geschäftsbedingungen.

  • Seite 40: Allgemeine Sicherheitshinweise

    Fehlerbehebung und Entsorgung) des WEH Produktes zuständig ist. Das ® Fachpersonal muss diese Betriebsanleitung gelesen und verstanden haben. Î Wenden Sie sich an WEH bevor Sie das WEH Produkt einsetzen, sollten Anweisun- ® gen in dieser Betriebsanleitung unklar sein. Î...

  • Seite 41: Definition Von Fachpersonal

    ® weder auf dem (angeschlossenen) WEH Produkt ab, lehnen Sie sich nicht daran ® an, hängen Sie sich nicht an das WEH Produkt und steigen Sie keinesfalls auf das ® Produkt. Unterlassen Sie zudem auf das WEH Produkt zu hämmern oder ®...

  • Seite 42: Bestimmungsgemässe Verwendung

    Anforderungen und Anwendungen angepasst. Die zugrunde gelegten Anforderun- gen und Anwendungen gelten nur als bestätigt, insofern diesen ausdrücklich und schriftlich durch WEH zugestimmt wurde. Der Adapter darf für andere Anwendun- gen und Anforderungen, als die von WEH schriftlich Bestätigten nicht verwendet werden.

  • Seite 43: Produktübersicht / Produktbeschreibung

    Betriebsanleitung 3. PRODUKTÜBERSICHT / PRODUKTBESCHREIBUNG Produktbeschreibung TW54 mit gefedertem RPV-Pin und Betätigungsbügel Pos� Bezeichnung Betätigungsbügel RPV-Pin Vorderteil Stellschraube Sicherheitsstift Frontdichtung Befestigungsschraube Zylinderschraube Begriffserklärung Anschlüsse Betriebsmedienzuleitung Seite 43 MD-10017-L52-R2.2.0-03...
  • Seite 44 Betriebsanleitung TW54 mit gefedertem RPV-Pin, Betätigungsbügel, flexiblem Drahtseil und Arretierung Pos� Bezeichnung Flexibles Drahtseil RPV-Pin Vorderteil Stellschraube Sicherheitsstift Betätigungsbügel Frontdichtung Arretierung Befestigungsschraube Zylinderschraube Begriffserklärung Anschlüsse Betriebsmedienzuleitung Seite 44 MD-10017-L52-R2.2.0-03...
  • Seite 45 Betriebsanleitung TW54 mit gefedertem RPV-Pin und Betätigungshebel Pos� Bezeichnung Betätigungshebel RPV-Pin Vorderteil Stellschraube Sicherheitsstift Frontdichtung Befestigungsschraube Zylinderschraube Begriffserklärung Anschlüsse Betriebsmedienzuleitung Seite 45 MD-10017-L52-R2.2.0-03...

  • Seite 46: Technische Daten

    Prüfungen / - Sauerstoffausbrandprüfung vorhanden Zulassungen * Beachten Sie die maximalen Druckvorgaben der entsprechenden Flaschenventilnorm. Diese können niedriger sein als der maximal zulässige Betriebsdruck für den das WEH Produkt ausgelegt ist. ® ** anderer Gase, je nach Auftragsbestätigung möglich *** abhängig vom Anwendungsfall Seite 46 MD-10017-L52-R2.2.0-03...

  • Seite 47: Lagern

    5. LAGERN 5�1 Sicherheitshinweise zum sachgerechten Lagern Î Stellen Sie sicher, dass die folgenden Sicherheitshinweise und Lagerzeiten stets ein- gehalten werden. Achtung: Eine nicht sachgerechte Lagerung des WEH Produktes kann die maximale ® Lebensdauer erheblich reduzieren. Î Schützen Sie das WEH Produkt grundsätzlich vor Beschädigungen, Verschmutz-...

  • Seite 48: Lagern

    Beachten Sie die Sicherheitshinweise unter Kapitel 5.1 und halten Sie die nach- folgenden Lagerzeiten ein. Die zulässige Lagerzeit gilt ab dem Auslieferungsdatum (Rechnungs-/Warenausgangsdatum seitens WEH oder dem Vertriebspartner). Sollte das WEH Produkt in einem Komplettsystem verbaut sein, so ist die Lagerzeit von ®...

  • Seite 49: Installieren

    Produkt vorgibt, aus- ® gelegt sind. Hinweis: Diese Montagedaten (Drehmomente, Montagedrehungen etc.) sind Werte, die ausschließlich für die Komponenten gelten, die im Lieferumfang von WEH enthalten sind. Î Platzieren Sie das WEH Produkt so in Ihr System, dass die rote Markierung am Vor- ®...

  • Seite 50: Medienleitung Installieren

    Betriebsanleitung 7�2 Medienleitung installieren Bitte beachten: Nachfolgende Erwähnungen von Bezeichnungen und Positionsnummern beziehen sich auf das Kapitel 3. Produktübersicht / Produktbeschreibung auf Seite 43. Î Schrauben Sie die Schutzkappe von dem Anschluss ab. Î Halten Sie beim Montieren des Füllschlauches an der SW(1) Schlüsselfläche SW(1) (Abbildung 1) mit einem Gabel- schlüssel gegen.

  • Seite 51: Bedienen

    Adapter gerade an, dadurch wird einer Beschädigung der ® Frontdichtung durch eventuell scharfe Kanten am Prüfling vorgebeugt. Î Ziehen Sie nach dem Anschließen immer am WEH Adapter, um sicherzustellen, ® dass er richtig angeschlossen ist und dass die Spannzangen greifen, bevor Sie das unter Druck stehende Medium zuführen.

  • Seite 52: Anschließen

    Schließen Sie den Adapter nur bei absolut sicheren Verhältnissen ab. Insbesondere muss der Adapter beim Abschlussvorgang vollständig drucklos sein. 8�2 Anschließen Anschließen eines TW54 mit Bügelbetätigung und Betätigungshebel Î Klappen Sie die Betätigung (Pos. 1) nach oben (Abbildung 2). Die Spannzangen fallen zusammen.
  • Seite 53 Achtung: Der Sicherheitsstift (Pos. 5) am Adapter muss nach Druckbeaufschlagung ausgefahren sein. Die Betätigung ist blockiert, der Adapter kann unter Druck nicht gelöst werden. Anschließen eines TW54 mit Betätigungsbügel, flexiblem Drahtseil und Arretierung Î Drücken Sie die Arretierung (Pos. 8) nach oben (Abbildung 7).
  • Seite 54 Betriebsanleitung Î Klappen Sie die Betätigungsbügel (Pos. 6) nach oben. Der Bügel muss sich leicht und ohne Kraftaufwand nach oben führen lassen. Das Drahtseil muss in seiner Endposition unterhalb der Waagrechten des Adapters liegen (Abbildung 10). Die rote Markierung am Vorderteil (Pos. 3) muss unter dem Gehäuse verschwinden und darf nicht mehr sichtbar sein (Abbildung 11 und Abbildung 12).

  • Seite 55: Abschließen

    - Vergewissern Sie sich, dass der Adapter drucklos ist. Der Sicherheitsstift (Pos. 5) am Adapter muss vollständig eingefahren sein. Abschließen eines TW54 mit Betätigungsbügel, flexiblem Drahtseil und Arretierung Î Drücken Sie die Arretierung (Pos. 8) nach oben. Klappen Sie die Betätigungsbügel (Pos.

  • Seite 56: Inspizieren | Warten

    Überprüfen Sie das WEH Produkt nach den Wartungsarbeiten auf Leckage. Beachten ® Sie hierzu das Kapitel 7. Installieren auf Seite 49. - Zum Zweck der Inspektion ist es nicht notwendig, dass das WEH Produkt abgebaut ® wird, es muss allerdings drucklos sein.

  • Seite 57: Wartungsintervalle

    ® Inspektion – umgehend zur Wartung an WEH. Sollten Sie das WEH Produkt nicht ® regelmäßig inspizieren und zur Wartung an WEH schicken, kann es insbesondere zu Undichtigkeiten und damit unter Umständen auch zu Ausfällen und/oder Unfällen kommen. Seite 57...

  • Seite 58: Übersicht Mindestintervalle Für Inspektion Und Wartung

    Betriebsanleitung 9�3 Übersicht Mindestintervalle für Inspektion und Wartung Seite 58 MD-10017-L52-R2.2.0-03...
  • Seite 59 Betriebsanleitung Seite 59 MD-10017-L52-R2.2.0-03...

  • Seite 60: Warten

    Kapitel 3. Produktübersicht / Produktbeschreibung auf Seite 43. Î Tauschen Sie das WEH Produkt aus oder schicken Sie es zur Wartung an WEH ein, ® falls Sie Undichtigkeiten oder Fehlfunktionen feststellen. Das Produkt darf nicht mehr verwendet werden.
  • Seite 61 Betriebsanleitung 9�4�1 Austausch der Frontdichtung (Pos� 7) Î Stellen Sie den WEH Adapter ® senkrecht auf und klappen Sie die Betätigung (Pos. 1) um, sodass der Adapter im An- schlussbereitem Zustand ist. Î Untergraben Sie die Frontdich- tung (Pos. 7) mit dem O-Ring-Picker ®...

  • Seite 62: Schmieren

    Seite 43. 10�1 Sicherheitshinweise zum Schmieren Î Achten Sie darauf, dass Sie keine Dichtflächen/Dichtungskomponenten während des Schmierens beschädigen. Î Verwenden Sie zur Schmierung ausschließlich das WEH Schmiermittel ® Art. Nr. E99-44923. 10�2 Schmieren Î Bringen Sie einen dünnen Film des WEH Schmiermittel ®...

  • Seite 63: Fehlerbeheben

    Betriebsanleitung 11. FEHLERBEHEBEN Seite 63 MD-10017-L52-R2.2.0-03...
  • Seite 64 Betriebsanleitung Seite 64 MD-10017-L52-R2.2.0-03...

  • Seite 65: Entsorgen

    Bestellnummer Position Beschreibung Auf Anfrage Pos. 7 Frontdichtung Î Geben Sie bei der Bestellung die auf Ihrem WEH Produkt gekennzeichnete ® Artikelnummer an. Bitte beachten: Beachten Sie zur richtigen Verwendung von WEH Ersatzteilen das ® Kapitel 9. Inspizieren | Warten auf Seite 56.
  • Seite 66 NOTES...
  • Seite 67 NOTES...
  • Seite 68 Jegliches unbefugte Kopieren, Verbreiten und sonstige Nutzung autorisée des contenus protégés par le droit d'auteur est der urheberrechtlich geschützten Inhalte ist ohne schriftliche strictement interdite sans l'accord écrit de la société WEH GmbH Zustimmung der Firma WEH GmbH Verbindungstechnik unter- Verbindungstechnik.
