Weh TW711 Betriebsanleitung

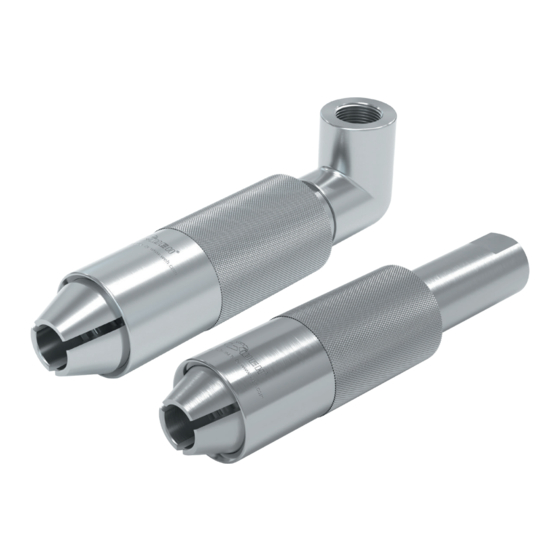

Adapter zur druck- und funktionsprüfung von kraftstoffleitungen an rohren mit bund oder sicke
Verwandte Anleitungen für Weh TW711
Inhaltszusammenfassung für Weh TW711

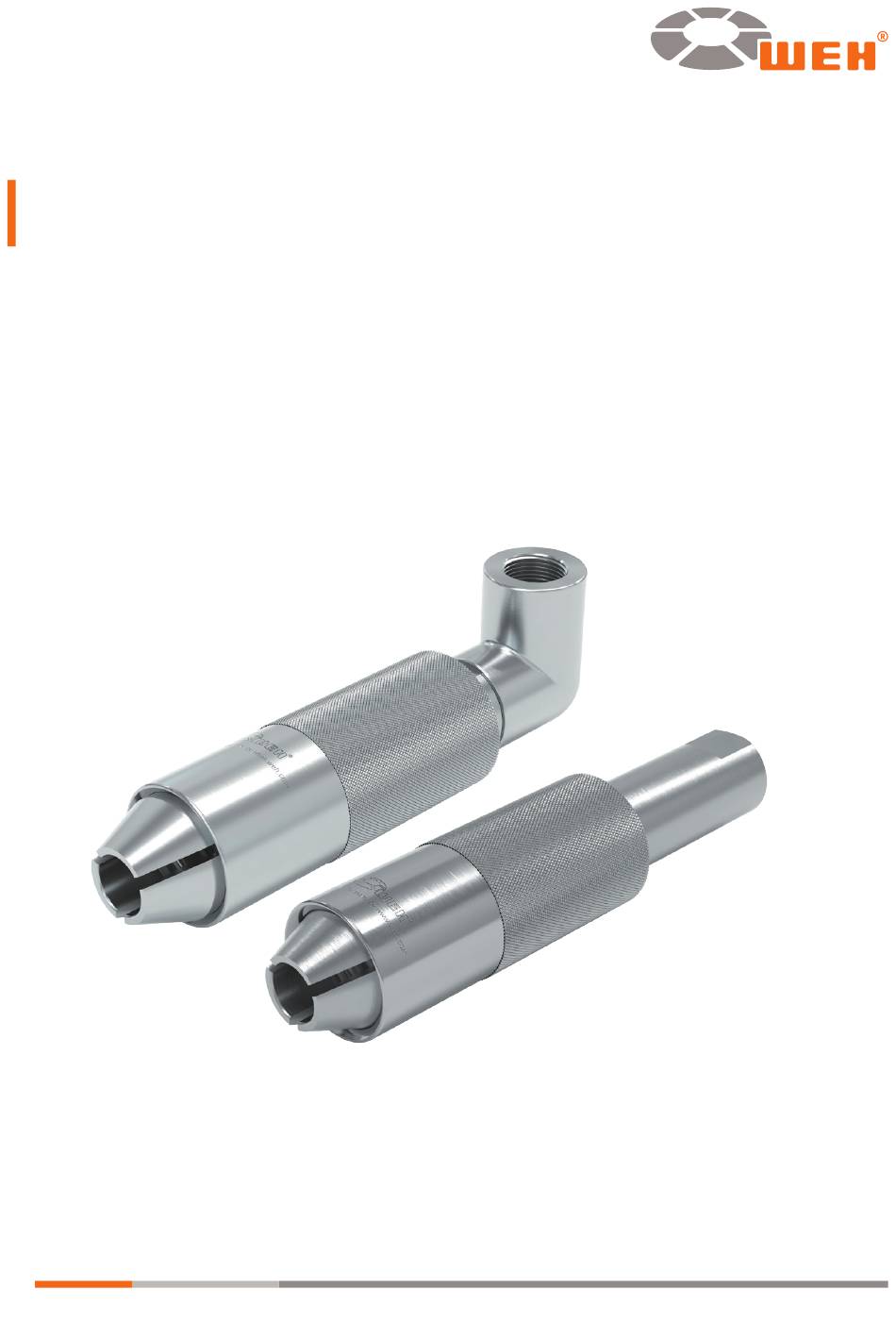

- Seite 1 Operating instructions ⋅ Betriebsanleitung Type TW711 / TW712 Connector for pressure and function testing of fuel lines on ® pipes with collar or bead Adapter zur Druck- und Funktionsprüfung von Kraftstoff- ® leitungen an Rohren mit Bund oder Sicke - We Engineer Hightech...
- Seite 3 TYPE TW711 / TW712 � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �...
- Seite 28 Betriebsanleitung Typ TW711 / TW712 Adapter zur Druck- und Funktionsprüfung von Kraftstoff- ® leitungen an Rohren mit Bund oder Sicke INHALT EINLEITUNG Zu Ihrer Orientierung Allgemeine Angaben Gewährleistung und Haftung Allgemeine Sicherheitshinweise Definition von Fachpersonal BESTIMMUNGSGEMÄSSE VERWENDUNG PRODUKTÜBERSICHT / PRODUKTBESCHREIBUNG...
- Seite 29 INSPIZIEREN | WARTEN Sicherheitshinweise zum Inspizieren und Warten Wartungsintervalle Übersicht Mindestintervalle für Inspektion und Wartung Warten 10. FEHLERBEHEBEN 11. ENTSORGEN 12. ZUBEHÖR | ERSATZTEILE Die deutsche Version ist das Original. Hersteller: WEH GmbH Verbindungstechnik - im Nachfolgenden „WEH“ genannt. Seite 29 MD-10060-L51-R1.1.0-03...
-
Seite 30: Einleitung
Sehr geehrter Kunde, Wir freuen uns, dass Sie sich für den Einsatz unseres Produktes entschieden haben. Die WEH Adapter TW711 und TW712 wurden zur Druck- und Funktionsprüfung von ® Bauteilen mit Sicke, Bund oder Außengewinde entwickelt. Beachten und befolgen Sie sämtliche Hinweise und Warnungen in dieser Betriebs- anleitung�... -
Seite 31: Allgemeine Angaben
- ein Lieferschein - ein Original WEH Prüfprotokoll (nicht bei Ersatzteilen) - eine WEH Betriebsanleitung Î Wenden Sie sich umgehend an WEH oder den entsprechenden Vertriebspartner, falls Ihnen Unterlagen fehlen. 1�3 Gewährleistung und Haftung - Es gelten unsere allgemeinen Geschäftsbedingungen. -
Seite 32: Allgemeine Sicherheitshinweise
- der Adapter oder Teile des Adapters lösen sich unter Druck - Medien, die unter Druck stehen, heiß oder giftig sein können, treten aus - Anschlussschläuche vibrieren gefährlich Î Wenden Sie sich an WEH bevor Sie das WEH Produkt einsetzen, sollten Anweisun- ® gen in dieser Betriebsanleitung unklar sein. -
Seite 33: Definition Von Fachpersonal
Lage sind, etwaige Gefahren frühzeitig zu erkennen und zu vermeiden. 2. BESTIMMUNGSGEMÄSSE VERWENDUNG - Die WEH Adapter TW711 und TW712 wurden zur Druck- und Funktionsprüfung ® von Bauteilen mit Sicke, Bund oder Außengewinde entwickelt. Es gibt die Adapter in vielen verschieden Größen und Formen. -
Seite 34: Produktübersicht / Produktbeschreibung
Betriebsanleitung 3. PRODUKTÜBERSICHT / PRODUKTBESCHREIBUNG Adapter TW711 ® Pos� Bezeichnung Schiebehülse Unterteil Frontdichtung (innenliegend) Begriffserklärung Anschlüsse Betriebsmedienzuleitung Seite 34 MD-10060-L51-R1.1.0-03... - Seite 35 Betriebsanleitung Adapter TW712 ® Pos� Bezeichnung Schiebehülse Unterteil Frontdichtung (innenliegend) Begriffserklärung Anschlüsse Betriebsmedienzuleitung Seite 35 MD-10060-L51-R1.1.0-03...
-
Seite 36: Technische Daten
Betriebsanleitung 4. TECHNISCHE DATEN Bitte beachten: Abhängig vom Anwendungsfall können die technischen Daten Ihres Produkts von dieser Betriebsanleitung abweichen. Beachten Sie daher stets die ® Kennzeichnung auf dem WEH Produkt selbst. ® Eigenschaften Standardausführung Nennweite (DN) 3,5 mm Max. zulässiger... -
Seite 37: Lagern
5. LAGERN 5�1 Sicherheitshinweise zum sachgerechten Lagern Î Stellen Sie sicher, dass die folgenden Sicherheitshinweise und Lagerzeiten stets ein- gehalten werden. Achtung: Eine nicht sachgerechte Lagerung des WEH Produktes kann die maximale ® Lebensdauer erheblich reduzieren. Î Schützen Sie das WEH Produkt grundsätzlich vor Beschädigungen, Verschmutz-... -
Seite 38: Lagern
Beachten Sie die Sicherheitshinweise unter Kapitel 5.1 und halten Sie die nach- folgenden Lagerzeiten ein. Die zulässige Lagerzeit gilt ab dem Auslieferungsdatum (Rechnungs-/Warenausgangsdatum seitens WEH oder dem Vertriebspartner). Sollte das WEH Produkt in einem Komplettsystem verbaut sein, so ist die Lagerzeit von ®... -
Seite 39: Installieren
Î Verwenden Sie USIT-Ringe zum Abdichten der Anschlüsse. Î Überprüfen Sie vor der Installation, ob die Gegenstücke für die Montagedaten (siehe Kapitel 7.2 Medienleitung installieren), welche WEH für das WEH Produkt vorgibt, aus- ® gelegt sind. Hinweis: Die angegebenen Montagedaten (Drehmomente, Montagedrehungen etc.) sind Werte, die ausschließlich für die Komponenten gelten, die im Lieferumfang von... -
Seite 40: Medienleitung Installieren
Kapitel 3. Produktübersicht / Produktbeschreibung auf Seite 34. Î Schrauben Sie die Schutzkappe von dem Anschluss ab. Î Spannen Sie den WEH Adapter zum Montieren der ® Medienleitung in einen Schraubstock mit Aluminiumspannbacken. Hinweis: Der WEH Adapter darf beim Einspannen nicht beschädigt werden. -
Seite 41: Bedienen
Adapter gerade an, dadurch wird einer Beschädigung der ® Frontdichtung durch eventuell scharfe Kanten am Prüfling vorgebeugt. Î Ziehen Sie nach dem Anschließen immer am WEH Adapter, um sicherzustellen, ® dass er richtig angeschlossen ist und dass die Spannzangen greifen, bevor Sie das unter Druck stehende Medium zuführen. -
Seite 42: Anschließen
Betriebsanleitung 8�2 Anschließen Î Greifen Sie den Adapter an der Schiebehülse (Pos. 1). Stellen Sie sicher, dass die Spannzangen geöffnet sind und aus der Schiebehülse (Pos. 1) herausragen. Î Stecken Sie den Adapter gerade auf den Prüfling auf. Dadurch wird eine Beschädi- gung der Frontdichtung durch eventuell scharfe Kanten am Prüfling vorgebeugt und das richtige Anschließen gewährleistet. -
Seite 43: Abschließen
Betriebsanleitung 8�3 Abschließen Î Nach Beendigung des Prüfvorganges entlüften Sie die Medienleitung vollständig. Vorsicht: Stellen Sie zuerst den druckfreien Zustand her, bevor Sie die Verbindung lösen. Î Greifen Sie den Adapter an der Schiebehülse (Pos. 1). Î Ziehen Sie die Schiebehülse (Pos. 1) zurück (Abbildung 6). Dadurch wird die Verbindung zum Prüfling gelöst und der Abbildung 6 Adapter kann gerade nach hinten vom Prüfling abgenommen... -
Seite 44: Inspizieren | Warten
Überprüfen Sie das WEH Produkt nach den Wartungsarbeiten auf Leckage. Beachten ® Sie hierzu das Kapitel 7. Installieren auf Seite 39. - Zum Zweck der Inspektion ist es nicht notwendig, dass das WEH Produkt abgebaut ® wird, es muss allerdings drucklos sein. -
Seite 45: Wartungsintervalle
® Inspektion – umgehend zur Wartung an WEH. Sollten Sie das WEH Produkt nicht ® regelmäßig inspizieren und zur Wartung an WEH schicken, kann es insbesondere zu Undichtigkeiten und damit unter Umständen auch zu Ausfällen und/oder Unfällen kommen 9�3 Übersicht Mindestintervalle für Inspektion und Wartung Erstmalig Nr�... -
Seite 46: Warten
Kapitel 3. Produktübersicht / Produktbeschreibung auf Seite 34. Î Tauschen Sie das WEH Produkt aus oder schicken Sie es zur Wartung an WEH ein, ® falls Sie Undichtigkeiten oder Fehlfunktionen feststellen. Das Produkt darf nicht mehr verwendet werden. - Seite 47 ® Sie ihn aus dem Einstich (Abbildung 7). Achtung: Beim Entfernen der Frontdichtung darf die Oberfläche des Einstiches für die Frontdichtung nicht beschädigt werden. Es darf nur das von WEH empfohlene Abbildung 7 Werkzeug verwendet werden. Î Säubern Sie den Einstich von Schmutz oder sonstigen Rückständen.
-
Seite 48: Fehlerbeheben
Mechanische Überbean- Adapter zur Wartung an WEH Schiebehülse ist stark beschädigt oder gebrochen spruchung durch unsach- schicken gemäßen Umgang Defekte Leckage am Adapter Adapter zur Wartung an WEH senden. Dichtungskomponenten Ausblasgeräusche Leckage an der Verschraubungen sind Festziehen der Verschraubungen, Betriebsmedienzuleitung undicht... - Seite 49 Adapter zur Wartung an WEH Spannzangen deformiert spruchung durch unsach- nicht mehr schließen schicken gemäßen Umgang Schiebehülse lässt sich Spannzangen schließen nicht Falscher Prüfling Richtigen Prüfling verwenden nicht mehr schließen Bei sonstigen Problemen kontaktieren Sie bitte WEH oder Ihren zuständigen Vertriebspartner.
-
Seite 50: Entsorgen
Bestellnummer Position Beschreibung auf Anfrage Pos. 7 Frontdichtung Geben Sie bei der Bestellung die auf Ihrem WEH Produkt gekennzeichnete Artikelnummer ® Bitte beachten: Beachten Sie zur richtigen Verwendung von WEH Ersatzteilen das Kapitel ® 9. Inspizieren | Warten auf Seite 44. - Seite 51 NOTES...
- Seite 52 89257 Illertissen / Germany Phone: +49 7303 9609-0 Email: sales@weh.com www.weh.com © All rights reserved, WEH GmbH. Any unauthorised use is strictly forbidden. Subject to alteration. No liability will be assumed for any content. This document invalidates all previous versions. Kontakt Sie haben Fragen oder benötigen weitere Informationen?
