Phantom 3R Beam

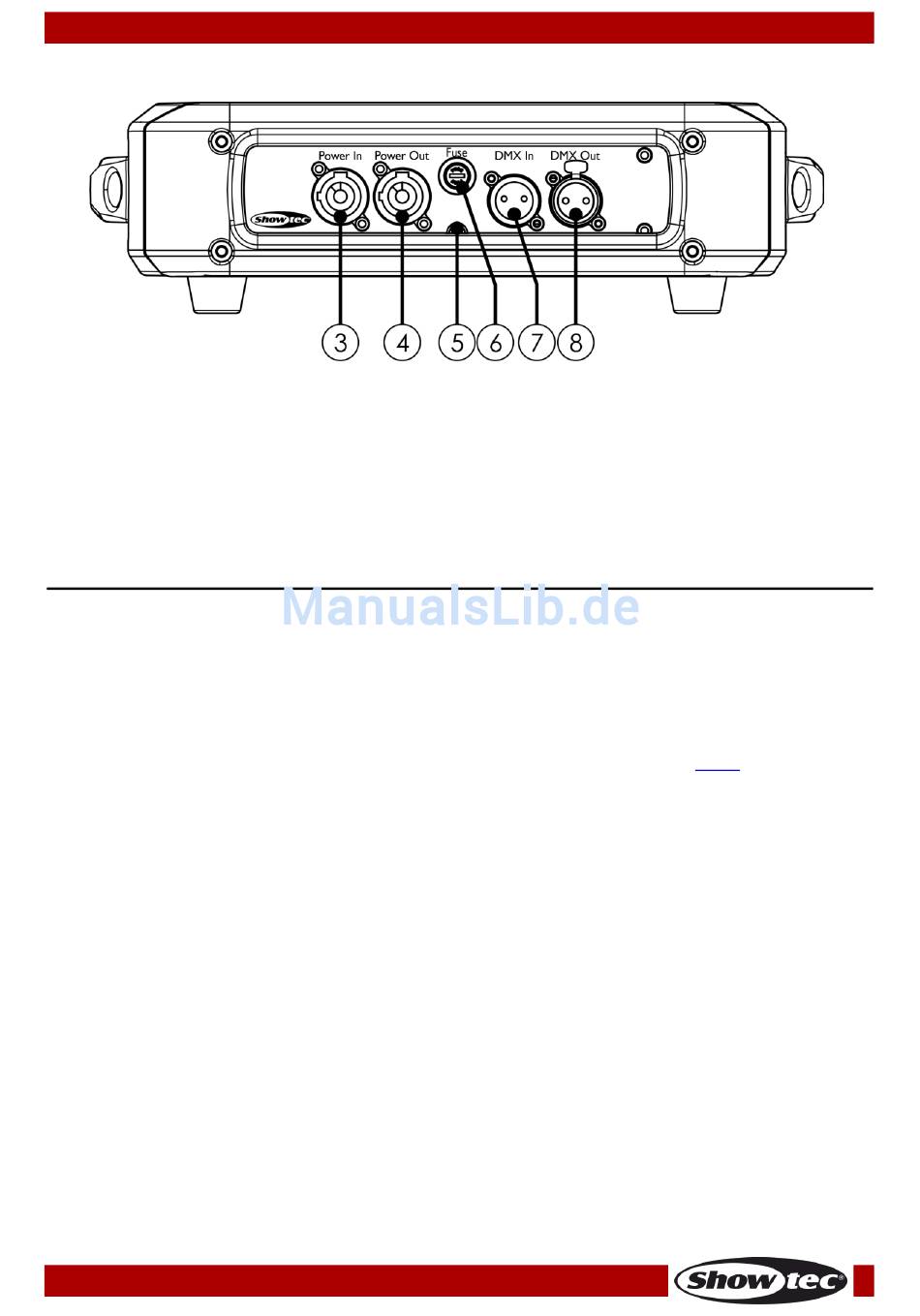

Rückseite
03) Pro Power Netzeingang, 100-240V
04) Pro Power Netzausgang, 100-240V
05) Erde
06) Sicherung F4AL/250V
07) 3-poliger DMX-Eingang (IN)
08) 3-poliger DMX-Ausgang (OUT)

Installation

Entfernen Sie alle Verpackungsmaterialien von Ihrem Phantom 3R Beam. Versichern Sie sich, dass alle
Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie alle Kabel an.
Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte korrekt angebracht und
angeschlossen sind.
Trennen Sie das System immer vom Netz, bevor Sie es reinigen oder warten.
Für Schäden, die durch Nichtbeachtung entstehen, wird keine Haftung übernommen.

Installation der Leuchte

Der Showtec Phantom 3R Beam benötigt eine R3 Lampe mit 150W (Bestellnummer 82623). Verwenden
Sie ausschließlich geeignete Lampen. In Zukunft werden eventuell neue Versionen angeboten, die
andere Lampen verwenden. Beachten Sie dafür das Etikett mit den technischen Daten.
Trennen Sie das Gerät immer vom Netz, bevor Sie eine Lampe ersetzen.
Ersetzen Sie die Lampen, wenn sie beschädigt oder durch Hitze verformt sind.
Es dürfen keine Lampen mit einer höheren Wattzahl verwendet werden! Diese Lampen erzeugen
Temperaturen, für die das Gerät nicht ausgelegt ist.
Für Schäden, die durch Nichtbeachtung entstehen, wird keine Haftung übernommen.
Verfahrensweise:
01) Trennen Sie den Phantom von der Stromversorgung und lassen Sie die alte Lampe abkühlen, bevor
Sie die neue Lampe installieren.
02) Entfernen Sie die 4 Schrauben des Lampengehäuses auf der Rückseite des Moving Heads (Abb. 03).
03) Nehmen Sie die Lampenabdeckung ab.
04) Entfernen Sie die alte Lampe, indem Sie sie nach rechts (Abb. 04) drücken und ihre linke Seite lösen
(Abb. 05).
05) Lösen Sie die Schrauben und entnehmen Sie die Lampe (Abb. 06).
06) Nehmen Sie eine neue Lampe aus der Schachtel. Achten Sie darauf, sie am Sockel anzufassen.
Lesen Sie Gebrauchsanweisung der Lampe. Berühren Sie nicht das Glühbirnenglas. Wenn Sie die
Lampen mit öligen Händen anfassen, wird deren Lebensdauer beeinträchtigt. Wenn Sie das Glas der
Glühbirne berühren, wischen Sie sie mit einem sauberen, fusselfreien Tuch und Reinigungsalkohol ab.
07) Setzen Sie die neue Lampe ein und ziehen Sie die Schrauben fest (Abb. 06).
08) Schieben Sie die Lampe nach rechts und lassen Sie die linke Seite einrasten (Abb. 07).
09) Bringen Sie die Lampenabdeckung wieder an.
Bestellnummer: 40076
8
Abb. 02
