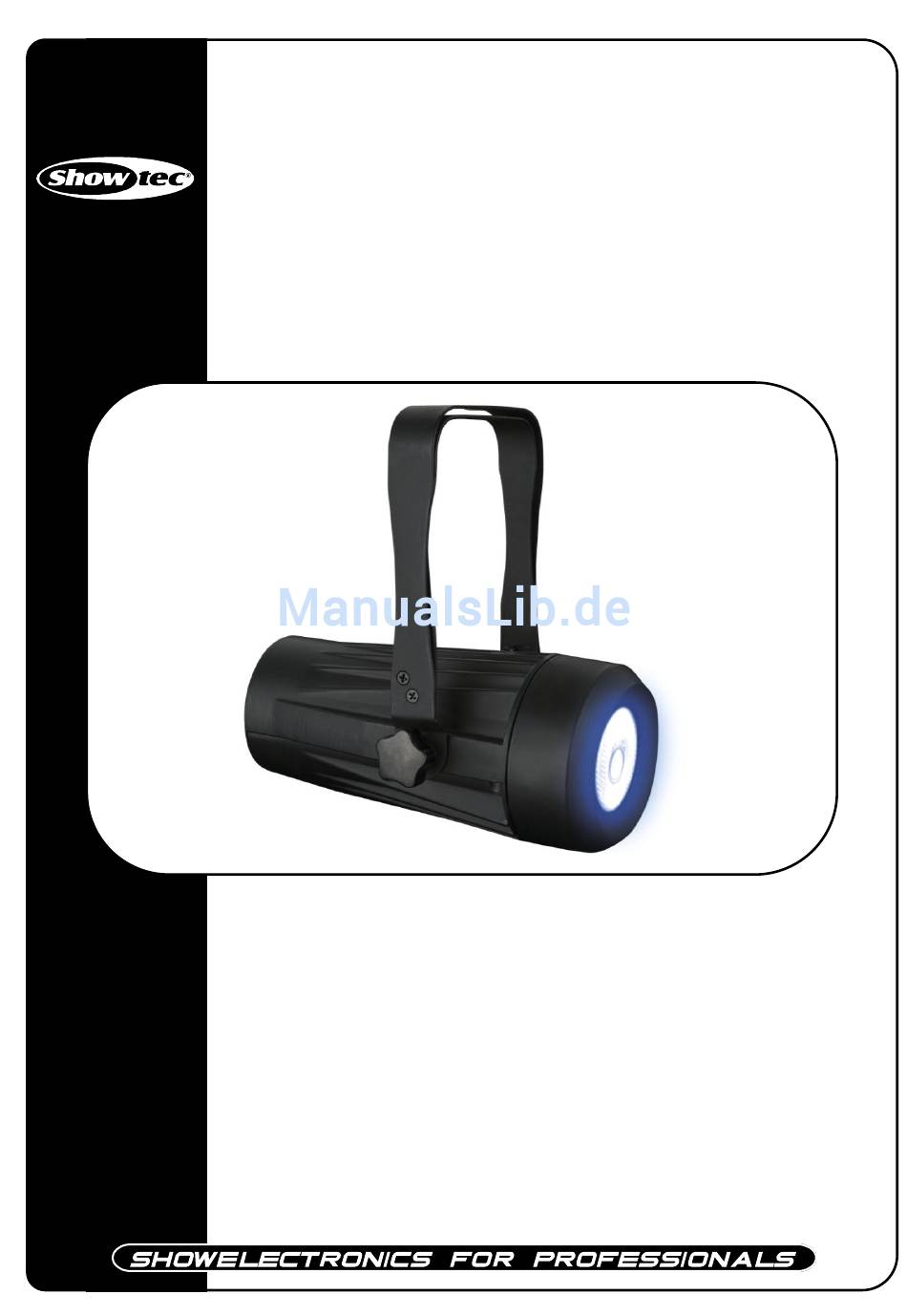

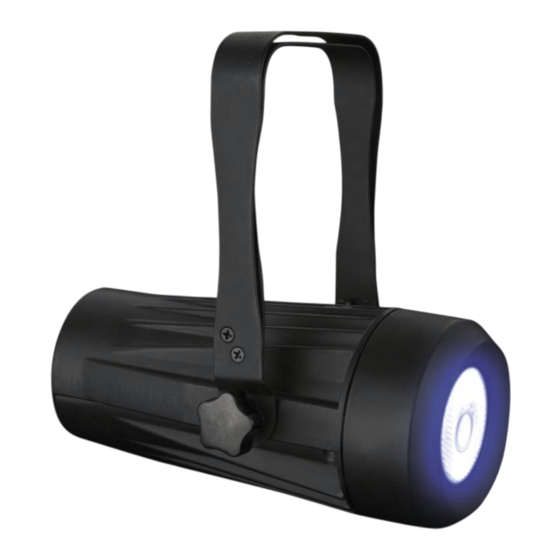

- Seite 1 Spectral 300 Q4 ORDERCODE 43527 Highlite International B.V. Vestastraat 2 6468 EX Kerkrade The Netherlands Phone: +31 45-5667700...
- Seite 2 Herzlichen Glückwunsch! Sie haben ein hervorragendes und innovatives Produkt von Showtec erworben. Der Spectral 300 Q4 von Showtec sorgt auf allen Veranstaltungen für beste Unterhaltung. Verlassen Sie sich auf Showtec. Wir machen die besseren Beleuchtungsgeräte. Wir entwerfen und produzieren professionelle Beleuchtungsausrüstung für die Unterhaltungsindustrie.
-
Seite 3: Inhaltsverzeichnis
Showtec Showtec Spectral 300 Q4 Anleitung ™ Warnung ....................................2 Sicherheitshinweise ............................... 2 Bestimmungsgemäßer Gebrauch ..........................4 Montage ..................................4 Rückgabe ................................5 Reklamationen ................................5 Beschreibung des Geräts ..............................6 Übersicht ..................................6 Rückseite ..................................7 Installation ................................... 7 Setup und Betrieb ................................ -
Seite 4: Warnung
Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: • Spectral 300 Q4 mit speziellem Netzkabel, 0,5 m • Direkt verbundener XLR-Ein- und XLR-Ausgang, 0,5 m • Spezieller Netzanschluss mit Schuko-Stecker, 1,5 m •... - Seite 5 Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler. Nur für die Verwendung durch Erwachsene geeignet. Das Lichteffektgerät muss außerhalb der Reichweite von Kindern angebracht werden.
-
Seite 6: Bestimmungsgemäßer Gebrauch
Halterungen als Standfuß installiert werden. Es wird empfohlen den Spectral 300 Q4 je nach Ihren Anforderungen mit einer Schelle oder einer Halterung zu befestigen. Der Spectral 300 Q4 kann auf dem Boden einer flachen Bühne positioniert werden oder mit einer Schelle an einem Traversenrahmen befestigt werden. -
Seite 7: Netzanschlüsse
Netzanschlüsse Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an. Achten Sie immer darauf, dass die farbigen Kabel an die entsprechenden, richtigen Stellen angeschlossen sind. International Kabel Europa Kabel UK Kabel USA Stift BRAUN GELB/KUPFER PHASE BLAU SCHWARZ SILBER NULL GELB-GRÜN... -
Seite 8: Beschreibung Des Geräts
Beschreibung des Geräts Leistungsmerkmale Der Spectral 300 Q4 von Showtec ist ein Effektstrahler mit hoher Leistung und hervorragenden Effekten. • Stromversorgung: 100-240V Mehrfachspannung • Kompakte Größe • Spitzenleistung und kontinuierliche Leistung 18 Watt • 4-in-1-Technologie, 1 x RGBW-LED (Rot, Grün, Blau, Weiß) •... -
Seite 9: Rückseite
Um das Gerät zu entsperren Drücken Sie:. UP + DOWN +UP + DOWN ! und dann MENU. Installation Entfernen Sie alle Verpackungsmaterialien von Ihrem Spectral 300 Q4. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie alle Kabel an. -
Seite 10: Steuerungsmodi
Mehrere Spectrals (Master/Slave-Steuerung) 1. Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie dabei mindestens 0,5 m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. Verbinden Sie den Spectral 300 Q4 mit einem 3-poligen XLR-Kabel. Die Steckerkontakte: Erdung... -
Seite 11: Mehrere Spectrals (Dmx-Steuerung)
Mehrere Spectrals (DMX-Steuerung) 1. Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie dabei mindestens 0,5 m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. Schließen Sie das Gerät mit dem Versorgungskabel an eine geeignete Steckdose an. Verbinden Sie die Spectrals mit einem 3-poligen XLR-Kabel. -
Seite 12: Bedienfeld
Bedienfeld Abb. 5 A. LED-Display C. Up-Taste B. MENU-Taste D. Down-Taste DMX-Steuermodus Den Geräten werden individuelle Adressen an einer Datenübertragungsleitung zugewiesen und sie sind mit einem Controller verbunden. Die Geräte reagieren auf das vom Controller ausgegebene DMX-Signal. DMX-Adresszuweisung Mit dem Bedienfeld können Sie dem Gerät eine DMX-Adresse zuweisen. Das ist der erste Kanal, über den der Spectral vom Controller gesteuert wird. -
Seite 13: Menü-Übersicht
Menü-Übersicht... -
Seite 14: Hauptmenü-Optionen
1) Drücken Sie die MENU-Taste an dem Gerät, bis das Display anzeigt. 2) In diesem Menü können Sie den statischen Farbmodus des Spectral 300 Q4 einstellen. Ändern Sie die statischen Farben (Rot, Grün, Blau, Weiß) oder die Stroboskopgeschwindigkeit (-0- 20Hz) mit der Up- oder Down-Taste. -
Seite 15: Auto-Programm
Sie können die Farben ROT, GRÜN, BLAU und WEISS beliebig kombinieren, um eine unendliche Zahl von Farben zu mischen (0-255). Blau Stellen Sie den Wert der roten LEDs ein (0-255). Stellen Sie den Wert der blauen LEDs ein (0-255). Grün Weiß... -
Seite 16: Personality
Personality 1) Drücken Sie die MENU-Taste an dem Gerät, bis das Display anzeigt. Rufen Sie das PERSONALITY-Menü auf, und wählen Sie einen DMX-Modus aus: TOR, A1, A1.d, A2, A2.d, A2.s, HSV. TOUR: 9 Kanäle 3 Kanäle A1.d: 4 Kanäle 4 Kanäle A.2d: 5 Kanäle A.2s:... -
Seite 17: Einstellungen Ändern
Einstellungen ändern 1) Drücken Sie die MENU-Taste an dem Gerät, bis das Display UPLD anzeigt. Die benutzerdefinierten Programme können nun vom aktuellen Mastergerät auf alle Slavegeräte geladen werden. Zum Starten des Uploads muss das Passwort eingegeben werden. Passwort: UP > DOWN > UP > DOWN. Drücken Sie ENTER, um das Passwort zu bestätigen. -
Seite 18: Passwortschutz Aktivieren
Die Einstellungen im DIM-Menü haben keinen Einfluss auf den TOUR-Modus. Aktivieren Sie das DRR-Menü, um ein DMX-Signal im Falle eines Fehlers zu speichern oder um die Lichtausgabe zu unterbrechen. Im SAU-Modus werden die letzten DMX-Daten im Falle eines DMX-Signalfehlers gespeichert. Im BLA-Modus wird die Lichtausgabe unterbrochen, falls ein Fehler bei der Übertragung der DMX- Signale auftritt. -
Seite 19: Dmx-Kanäle
Drücken Sie die MENU-Taste an dem Gerät, bis das Display anzeigt. 1) Das Display ist leer. Wenn Sie die MENU-Taste drücken, erscheinen senkrechte Linien auf dem Display. 2) Drücken Sie: UP + DOWN +UP + DOWN ! und dann MENU, um zum nächsten Menü zu springen-. 3) Gehen Sie zum ...-Menü, um den Weißanteil einer bestimmten Farbtemperatur einzustellen. -
Seite 20: Kanäle (A1)
Kanal 7 - Stroboskop 0-10 Keine Funktion 11-255 Stroboskopeffekt, von langsam nach schnell (0-20 Blitze/Sek.) Kanal 8 – Auto-Programme 00 – 40 Keine Funktion 41 – 50 Auto 1 51 – 60 Auto 2 61 – 70 Auto 3 71 – 80 Auto 4 81 –... -
Seite 21: Kanäle (A2)
4 Kanäle (A2) Kanal 1 – Rot 0-255 Rote Farbintensität, stufenweise von 0 – 100 % Kanal 2 - Grün 0-255 Grüne Farbintensität, stufenweise von 0 – 100 % Kanal 3 - Blau 0-255 Blaue Farbintensität, stufenweise von 0 – 100 % Kanal 4 - Weiß... -
Seite 22: Kanäle (Hsv)
Kanal 3 – Dimmerwert 0-255 Einstellung von 0 – 100 % Wartung Der Spectral von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich seine Leistung mit der Zeit erheblich. - Seite 23 Problem Mögliche Ursache(n) Lösung Ein oder mehrere Das Gerät erhält keinen Strom. • Überprüfen Sie, ob das Gerät Geräte sind völlig eingeschaltet ist und dass die Kabel tot. angeschlossen sind. Die Geräte Der Controller ist nicht • Schließen Sie den Controller an. starten korrekt angeschlossen.
-
Seite 24: Technische Daten
Technische Daten Modell: Showtec Spectral • Stromversorgung: 100-240V Mehrfachspannung • Kompakte Größe • Spitzenleistung und kontinuierliche Leistung 18 Watt • 4-in-1-Technologie, 1 x RGBW-LED (Rot, Grün, Blau, Weiß) • Aufgrund der kompakten Größe ist er bestens als Traversen-Innenbeleuchtung sowie zur Beleuchtung kleiner Objekte geeignet.
