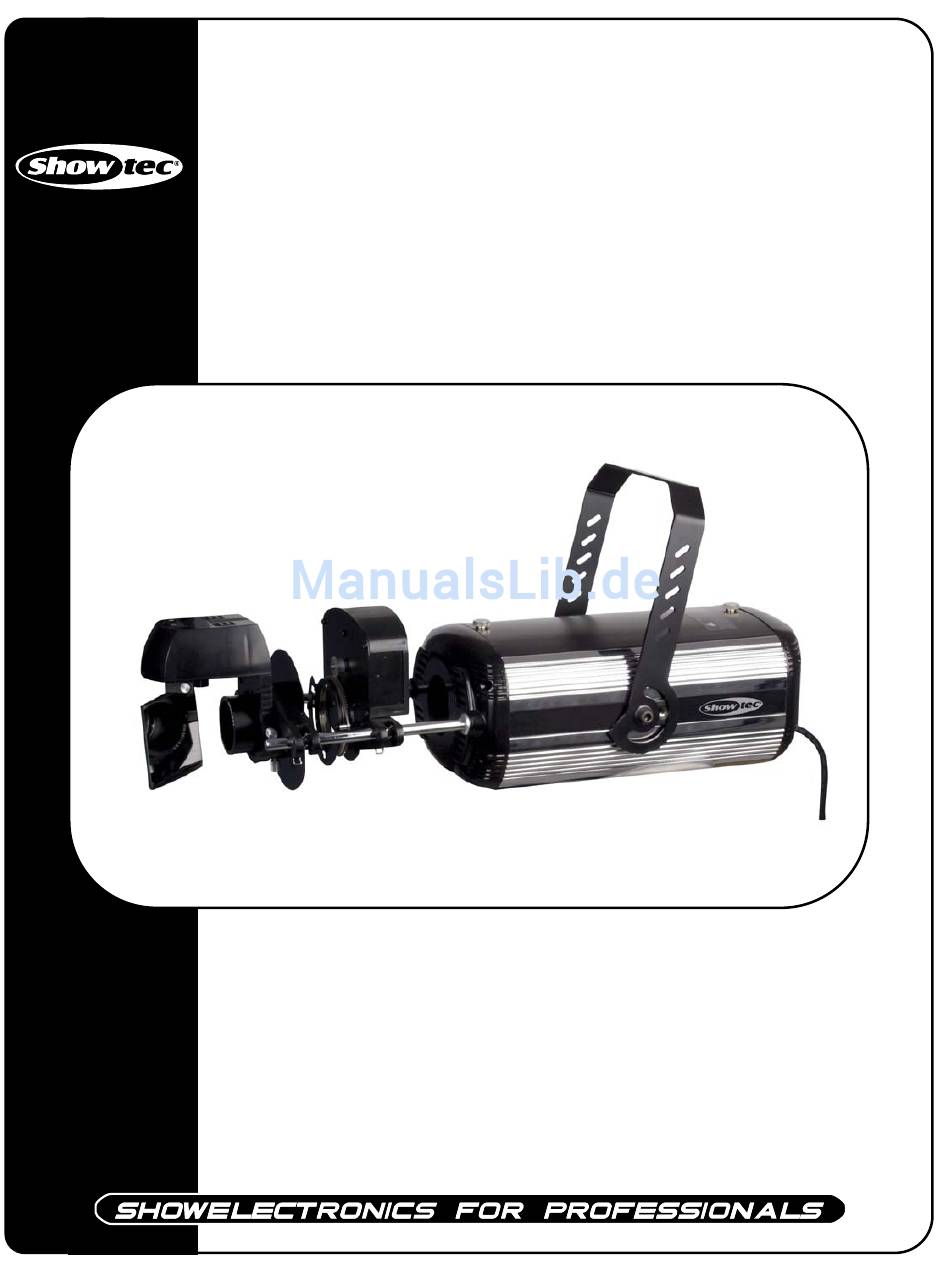

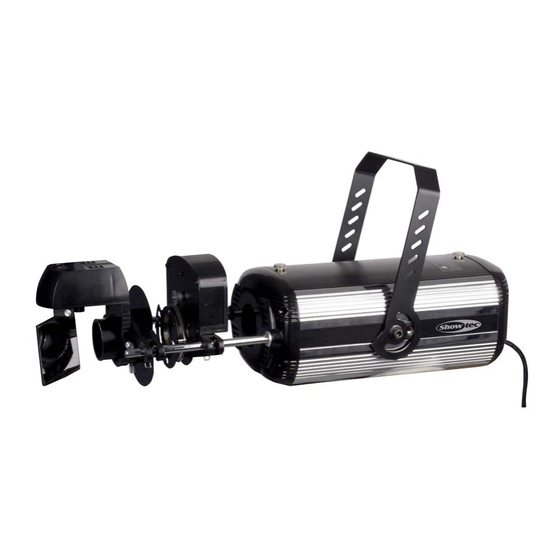

- Seite 1 ImageSpot 300 ORDERCODE 40707...
- Seite 2 Wir stellen professionelle Ausrüstung für die Unterhaltungsindustrie her. Neue Produkte werden regelmäßig weiterentwickelt. Wir arbeiten hart, um Sie - unsere Kunden - zufrieden zu stellen. Für weitere Information: iwant@showtec.info Beste Qualität, ausgereifte Produkte von Showtec, so erhalten Sie immer das beste -- mit Showtec! Danke!
-
Seite 3: Inhaltsverzeichnis
Showtec Showtec ImageSpot 300 Produkt-Anleitung ™ Warnung..…...................………………………………..…….….. Sicherheitshinweise ………………………………………………………………………………………..…. Bestimmungsgemäße Verwendung …………………………………………………………..…………….. Montage …………………………………………………………..……………..……………..……..……….. Gerätebeschreibung....…............……….……………………………… Features……………………….………………………………………………………….………………….…. Installation................…...…………………………………….….. Lampeninstallation.......……………………………………………………..…………..…………. Aufstellung und Bedienung............……..…………………………….….. Linsen-Fokussierung.................…………….……………………… Wartung........…………..........………..………….…….……………. Wechseln der Lampe ....……..........…………………….………………. Wechseln einer Sicherung.……............…………………….………………. Das Ersetzen eines Gobos …............…………………….………………. Fehlersuche.………................………………….…………………… Kein Licht........……………………………………...…………..……….………………….. Zubehör ……………...........……....………………….………………….. -
Seite 4: Warnung
Schalten Sie nie dieses Gerät über ein Dimmerpack. • Nie das Gerät in kurzen Intervallen an- und ausschalten, da die Lebensdauer der Lampe erheblich • reduziert wird. Nie der ImageSpot 300 bei Gewitter verwenden. Das Gerät bei Gewitter sofort vom Netz trennen . •... -
Seite 5: Bestimmungsgemäße Verwendung
(z.B. nach Transport) ausgesetzt worden ist. Das dabei entstehende Kondenswasser kann Ihr Gerät zerstören. Lassen Sie das Gerät solange ausgeschaltet, bis es Zimmertemperatur erreicht hat! Sollte Ihr Showtec Gerät einmal nicht mehr ordnungsgemäß arbeiten, schalten Sie es bitte sofort ab. •... -
Seite 6: Montage
ANMERKUNGEN: Dieses Gerät ist nicht für den Dauerbetrieb konzipiert. Konsequente Betriebspausen erhöhen die Lebensdauer des Gerätes. Der Minimalabstand zwischen Lichtaustritt und der zu beleuchteten Fläche darf 0,5 Meter nicht unterschreiten! Die maximale Umgebungstemperatur t = 45°C darf nicht überschritten werden. Die relative Luftfeuchte darf 50 % bei einer Umgebungstemperatur von 45°... -
Seite 7: Gerätebeschreibung
Installing the Lamp Lampeninstallation Für den Showtec ImageSpot 300 brauchen Sie eine HTI 300 Lampe (ordercode 80917), die von allen namhaften Herstellern produziert wird. Benutzen Sie nur eine passende Lampe für Ihr Gerät. Beachten Sie, daß Produktversionen, die andere Lampen verwenden, künftig angeboten werden können. -
Seite 8: Aufstellung Und Bedienung
Bitte schalten Sie das Gerät während des Betriebs nicht öfter ein und aus, dies verkürzt die Lebenszeit der Lampe erheblich. Warten Sie mindestens 10 Minuten, um den ImageSpot 300 abkühlen zu lassen, bevor Sie das Gerät neu starten (die warme Lampe kann dazu führen, dass die Zündung die Lampe glühen läßt). -
Seite 9: Wartung
3. Mechanische Teile wie Achsen und andere dürfen keine Gebrauchsspuren aufweisen. 4. Die elektrischen Stromkabel dürfen keine Schäden oder Materialermüdungen zeigen. Der Showtec ImageSpot 300 benötigt fast keine Wartung. Sie sollten das Gerät jedoch sauber halten. Sonst wird der Lichtoutput des ImageSpot 300 stark reduziert. -
Seite 10: Das Ersetzen Eines Gobos
Das Ersetzen eines Gobos 1. Schalten Sie auf OFF und trennen Sie die Hauptstromleitung. 2. Vergewissern Sie sich, daß der Gobo, den Sie einsetzen wollen, die gleiche Größe hat. Gobo-Diameter (Metall oder Glas) 65 mm Maximum Image Diameter 36 mm Abb. -
Seite 11: Zubehör
Zubehör Der ImageSpot 300 wurde speziell aufgrund der Nachfrage nach klaren Bildern und einer großen Anzahl von Einsatzbereichen entwickelt, z. B. für Ausstellungen, Verleihfirmen, Freizeit, Promotion- und Entertainment-Veranstaltungen. Der ISP-2 verfügt über ein praktisches Design: Man kann sowohl einen einzelnen rotierenden Gobo als auch die Kombination von rotierendem Gobo und statischem Gobo für verschiedene Effekte einsetzen. -
Seite 12: Produktbeschreibungen
Produktbeschreibung Modell: Showtec ImageSpot 300 Voltage: 240V-50Hz (CE) Power: 450W Sicherung: F6,3A / 250V 5x20mm Linse: Standard 1 : 2,4 / 100mm Abmessungen: 555x240x262mm (LxBxH) Gewicht: 8,6kg Lampe Geeignete Lampen-Modelle*: Osram HTI 300 (750 hr; 6500K) ordercode 80917 Gobos Gobo-Diameter (Metall oder Glas) 65 mm...
