- Seite 1 HANDBUCH DEUTSCH Stage Blinder 4 DMX Bestellnummer: 30772 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
Stage Blinder 4 DMX Inhaltsverzeichnis Warnung ....................................2 Sicherheitshinweise ............................... 2 Bestimmungsgemäßer Gebrauch ..........................4 Montage ..................................4 Netzanschlüsse ................................5 Rückgabe ..................................6 Reklamationen ................................6 Beschreibung des Geräts ..............................7 Vorderseite ..................................7 Rückseite ..................................8 Installation ................................... 8 Installation der Lampe .............................. -
Seite 3: Warnung
Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: Stage Blinder 4 DMX von Showtec mit Schuko-Netzkabel (0,8 m) Bedienungsanleitung Sicherheitshinweise Alle Personen, die dieses Gerät installieren, bedienen und warten, müssen: ... - Seite 4 Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler. Nur für die Verwendung durch Erwachsene geeignet. Das Gerät muss außerhalb der Reichweite von Kindern angebracht werden.
-
Seite 5: Bestimmungsgemäßer Gebrauch
Stage Blinder 4 DMX Der Anwender ist verantwortlich für die korrekte Positionierung und den korrekten Betrieb des Stage Blinder 4 DMX. Der Hersteller haftet nicht für Schäden, die durch Fehlgebrauch oder fehlerhafte Installation verursacht werden. Das Gerät fällt unter Schutzart I. Deshalb muss es unbedingt mit dem gelbgrünen Kabel geerdet werden. -
Seite 6: Netzanschlüsse
Stage Blinder 4 DMX Verfahrensweise: Falls der Stage Blinder von der Decke oder hohen Balken herabgelassen werden soll, muss ein professionelles Traversensystem verwendet werden. Verwenden Sie eine Schelle, um den Stage Blinder mithilfe der Halterung an einem Traversenrahmen zu befestigen. -
Seite 7: Rückgabe
Stage Blinder 4 DMX Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. Highlite nimmt die zurückgesendeten Waren nicht entgegen und übernimmt auch keinerlei Haftung. -
Seite 8: Beschreibung Des Geräts

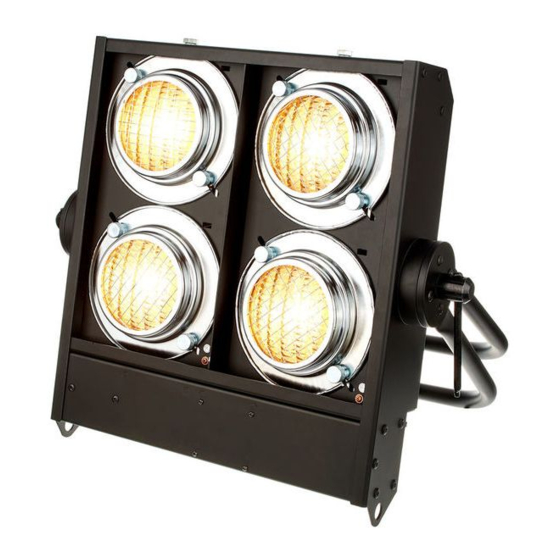

Stage Blinder 4 DMX Beschreibung des Geräts Funktionen Der Stage Blinder 4 DMX ist ein Blinder-System von Showtec. Eingangsspannung: 240 V AC , 50 Hz Leistungsaufnahme: 2300W Lichtquelle: 4 x Par 36 120 V/650 W (DWE) Steuerungsprotokoll: DMX-512 ... -
Seite 9: Rückseite
08) Automatische Sicherung 16 A, 250 V Installation Entfernen Sie alle Verpackungsmaterialien vom Showtec Stage Blinder 4 DMX. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie alle Kabel an. Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte korrekt angebracht und angeschlossen sind. -
Seite 10: Installation Der Lampe
Stage Blinder 4 DMX Installation der Lampe Der Showtec Stage Blinder 4 DMX benötigt eine Par 36 G53 Screw MFL GE 120V/650W (DWE) Lampe (Bestellnummer 80117), wie sie von allen gängigen Herstellern angeboten wird. Verwenden Sie ausschließlich geeignete Lampen. In Zukunft werden eventuell neue Versionen angeboten, die andere Lampen verwenden. Beachten Sie dafür das Etikett mit den technischen Daten. -
Seite 11: Setup Und Betrieb
Stage Blinder 4 DMX Setup und Betrieb Befolgen Sie die unten stehenden Anweisungen, da Sie zum empfohlenen Betriebsmodus gehören. Versichern Sie sich immer, dass das Gerät für die örtliche Netzspannung geeignet ist (siehe Technische Daten), bevor Sie es an das Stromnetz anschließen. Ein für 120 V ausgelegtes Gerät darf nicht an eine Netzspannung von 230 V angeschlossen werden und umgekehrt. -
Seite 12: Mehrere Stage Blinder (Dmx-Steuerung)
Stage Blinder 4 DMX Mehrere Stage Blinder (DMX-Steuerung) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5 m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141). -
Seite 13: Einstellung Der Dip-Schalter Für Den Dmx-Modus
Die Adressen werden durch die richtige Positionierung der entsprechenden DMX-DIP-Schalter (#1-9) eingestellt. Die DMX-Adresse wird durch die Summe der Werte der DIP-Schalter festgelegt. Eine Standard-DMX-Adresse für einen Showtec Stage Blinder, der mit 2 Kanälen ausgestattet ist, wird wie folgt festgelegt: Beispiel... - Seite 14 Stage Blinder 4 DMX Beispiel: 01) Wenn Sie einem Stage Blinder die DMX-Adresse 133 geben möchten, müssen Sie zuerst diese Zahl auf der DMX-Tabelle finden. 02) Gehen Sie dann in derselben Zeile nach links, um die Einstellungen für die DIP-Schalter #1-5 zu sehen.
-
Seite 15: Dmx-Übersichtstabelle
Stage Blinder 4 DMX DMX-Übersichtstabelle Bestellnummer: 30772... -
Seite 16: Verbinden Der Geräte
Stage Blinder 4 DMX Verbinden der Geräte Wenn Sie Licht-Shows mit einem oder mehreren Geräten mit einem DMX-512-Controller steuern oder synchronisierte Shows mit zwei oder mehren Geräten im Master/Slave-Betriebsmodus abspielen wollen, müssen Sie eine serielle Datenübertragungsleitung verwenden. Die Gesamtanzahl der von allen Geräten benötigten Kanäle legt die Zahl der Geräte fest, die die Datenübertragungsleitung unterstützen kann. -
Seite 17: Dmx-Kanäle
Stage Blinder 4 DMX DMX-Kanäle 2 Kanäle Kanal 1 - Dimmer (Spot 1) 0-255 Dimmer von 0-100% Kanal 2 - Dimmer (Spot 2) 0-255 Dimmer von 0-100% Bestellnummer: 30772... -
Seite 18: Wartung
Stage Blinder 4 DMX Wartung Der Bediener muss sicherstellen, dass alle sicherheitsrelevanten und maschinentechnischen Vorrichtungen jeweils nach einem Jahr einer technischen Abnahmeprüfung durch qualifiziertes Personal unterzogen werden. Der Bediener muss sicherstellen, dass alle sicherheitsrelevanten und maschinentechnischen Vorrichtungen einmal jährlich durch qualifiziertes Personal überprüft werden. -
Seite 19: Fehlersuche
05) Wenn Sie die Ursache des Problems nicht ausfindig machen können, öffnen Sie auf keinen Fall das Gerät, da es Schaden nehmen könnte und die Garantie erlischt. 06) Geben Sie das Gerät an Ihren Showtec-Händler zurück. Keine Reaktion auf DMX-Signale Die Fehlerquellen könnten das DMX-Kabel oder die Anschlussteile, ein defekter Controller oder eine... - Seite 20 Stage Blinder 4 DMX Problem Mögliche Ursache(n) Lösung • Überprüfen Sie, ob das Gerät Ein oder mehrere Das Gerät erhält keinen Strom eingeschaltet ist und ob die Kabel Geräte angeschlossen sind. funktionieren • Drücken Sie die Reset-Taste auf der überhaupt nicht Hauptsicherung durchgebrannt Rückseite des Geräts...
- Seite 21 Stage Blinder 4 DMX Bestellnummer: 30772...
-
Seite 22: Technische Daten
Stage Blinder 4 DMX Technische Daten Modell: Showtec Stage Blinder 4 DMX Eingangsspannung: 240 V AC , 50 Hz Leistungsaufnahme: 2300W (bei voller Ausgabeleistung) DMX-Verbindung: 30 Stk. Schutzschalter: 16A/250V Abmessungen: 470 x 110 x 425 mm (LxBxH) Gewicht: 6,9 kg... -
Seite 23: Abmessungen
Stage Blinder 4 DMX Abmessungen Bestellnummer: 30772... - Seite 24 ©2018 Showtec...
