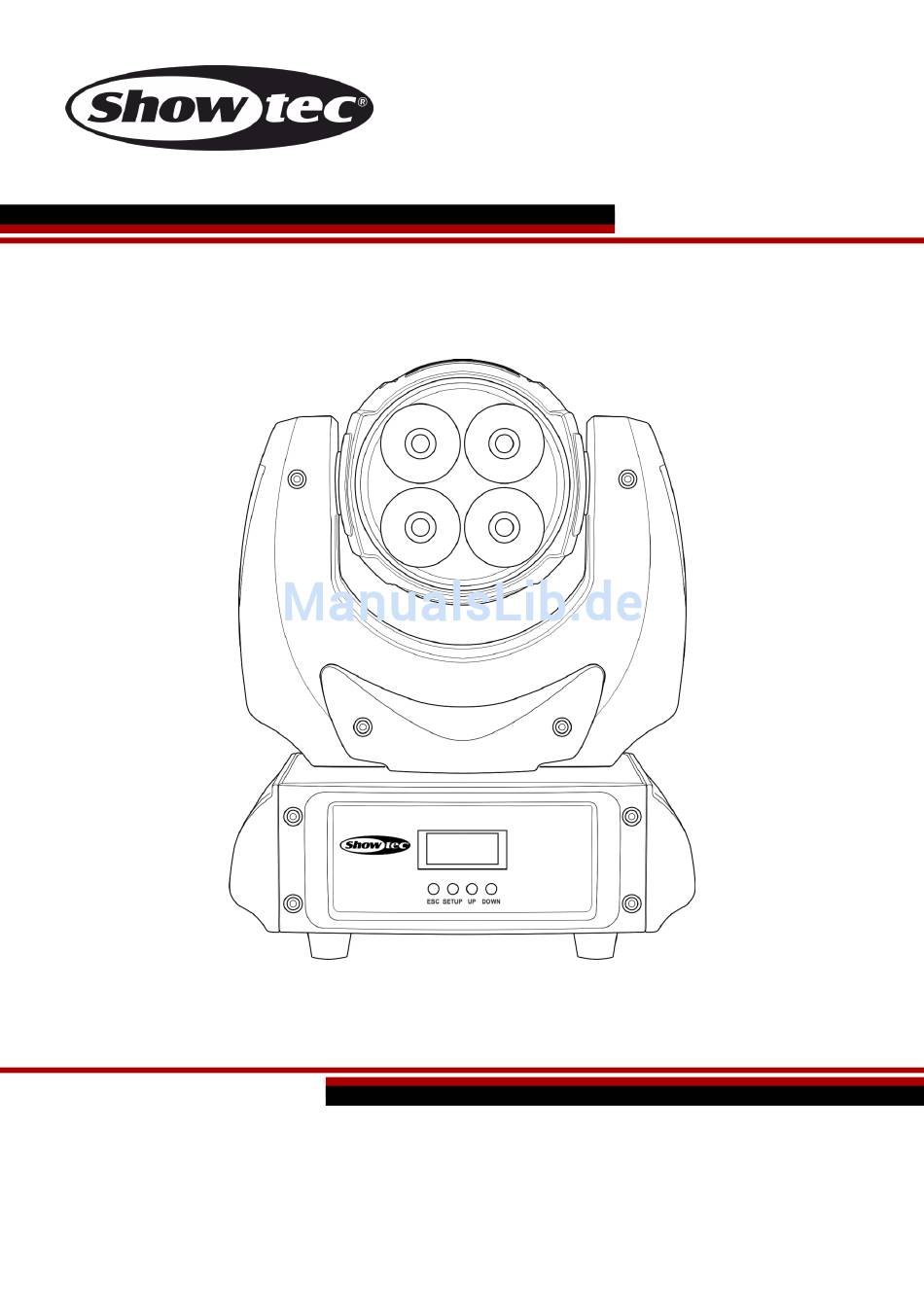

- Seite 1 HANDBUCH DEUTSCH Beacon 360 Bestellnummer: 45051 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
Beacon 360 Inhaltsverzeichnis Warnung ....................................2 Auspacken ..................................2 Voraussichtliche Nutzungsdauer von LEDs ......................2 Sicherheitshinweise ............................... 2 Bestimmungsgemäßer Gebrauch ..........................4 Montage ..................................4 Netzanschlüsse ................................6 Rückgabe ..................................6 Reklamationen ................................6 Beschreibung des Geräts ..............................7 Übersicht ..................................7 Rückseite .................................. -
Seite 3: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: • Showtec Beacon 360 • 1 Halterung • Powercon-Netzkabel (1,5 m) •... - Seite 4 • Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler. • Nur für die Verwendung durch Erwachsene geeignet. Der Moving Head muss außerhalb der Reichweite von Kindern installiert werden.
-
Seite 5: Bestimmungsgemäßer Gebrauch
Beacon 360 • Versuchen Sie unter keinen Umständen, den Temperaturschalter oder die Sicherungen zu überbrücken. • Verwenden Sie ausschließlich Ersatzsicherungen des gleichen Typs und der gleichen Leistung wie die bereits enthaltenen Sicherungen. • Der Anwender ist verantwortlich für die korrekte Positionierung und den korrekten Betrieb des Beacon. - Seite 6 Beacon 360 Der Beacon kann auf dem Boden einer flachen Bühne positioniert werden oder mit einer Schelle an einem Traversenrahmen befestigt werden. Anbringen einer Halterung auf der Unterseite des Beacon 360 Moving Head Die unsachgemäße Installation des Produkts kann zu schweren Verletzungen und Sachschäden führen! Bestellnummer: 45051...
-
Seite 7: Netzanschlüsse
Beacon 360 Netzanschlüsse Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an. Achten Sie immer darauf, dass die farbigen Kabel an die entsprechenden, richtigen Stellen angeschlossen sind. International Kabel Europa Kabel UK Kabel USA Stift BRAUN GELB/KUPFER PHASE BLAU SCHWARZ SILBER... -
Seite 8: Beschreibung Des Geräts

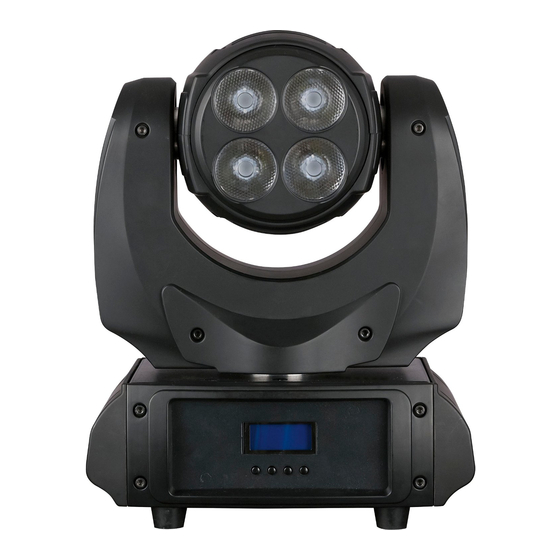

Beacon 360 Beschreibung des Geräts Funktionen Der Beacon 360 von Showtec ist ein Effektstrahler mit hoher Leistung und hervorragenden Effekten. • Strahlungswinkel: 8° • Leistungsaufnahme: 60 W • LCD-Display • 9, 19 Kanäle • 360° Pan und Tilt • Farben: Rot, Grün, Blau, Weiß... -
Seite 9: Rückseite
Beacon 360 Rückseite Abb. 02 04) Powercon-Eingang 05) Powercon-Ausgang 06) DMX-Eingang (IN), 3-polig 07) DMX-Ausgang (OUT), 3-polig 08) Erde 09) Netzschalter (ein/aus) 10) Sicherung 3A /250V Installation Entfernen Sie alle Verpackungsmaterialien von Ihrem Beacon 360. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. -
Seite 10: Steuerungsmodi
Beacon 360 Steuerungsmodi Es gibt 5 Modi: Voreingestellte Programme (selbstständiger Modus) Manueller Modus Musiktaktung Master/Slave DMX-512 (9CH, 19CH) Ein Beacon (selbstständiger und manueller Modus) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. -
Seite 11: Mehrere Beacons (Dmx-Steuerung)
Beacon 360 Mehrere Beacons (DMX-Steuerung) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie dabei mindestens 1m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141). 03) Schließen Sie das Gerät mit dem Versorgungskabel an eine geeignete Steckdose an. 04) Verbinden Sie die Beacons und andere Geräte mit einem 3-poligen XLR-Kabel. -
Seite 12: Verbinden Der Geräte
Beacon 360 Verbinden der Geräte Wenn Sie Licht-Shows mit einem oder mehreren Geräten mit einem DMX-512-Controller steuern oder synchronisierte Shows mit zwei oder mehren Geräten im Master/Slave-Betriebsmodus abspielen wollen, müssen Sie eine serielle Datenübertragungsleitung verwenden. Die Gesamtanzahl der von allen Geräten benötigten Kanäle legt die Zahl der Geräte fest, die die Datenübertragungsleitung unterstützen kann. -
Seite 13: Bedienfeld
Beacon 360 Bedienfeld A) LCD-Display ESC-Taste C) SETUP-Taste D) UP-Taste DOWN-Taste Abb. 05 Kontrollmodus Den Geräten werden individuelle Adressen an einer Datenübertragungsleitung zugewiesen, die mit einem Controller verbunden ist. Die Geräte reagieren auf das vom Controller ausgegebene DMX-Signal. (Wenn Sie eine DMX-Adresse auswählen und speichern, zeigt der Controller die gespeicherte Adresse das nächste Mal an.) DMX-Adresszuweisung Mit dem Bedienfeld können Sie dem Gerät eine DMX-Adresse zuweisen. -
Seite 14: Menü-Übersicht
Beacon 360 Menü-Übersicht Bestellnummer: 45051... -
Seite 15: Hauptmenü-Optionen
Beacon 360 Hauptmenü-Optionen DMX-512-Modus Kanal-Modus (9CH / 19CH) Show-Modus Manueller Steuerungsmodus Master/Slave-Modus Musikgetakteter Modus Pan-Umkehrmodus Tilt-Umkehrmodus Display-Einstellungen Softwareversion Wiederherstellen der Werkseinstellungen Einstellungen zurücksetzen Automatischer Testmodus 1. DMX-512-Modus 01) Drücken Sie im Hauptmenü wiederholt auf UP/DOWN, bis auf dem Display angezeigt wird. 02) Drücken Sie SETUP, um das Menü... -
Seite 16: Manueller Steuerungsmodus
Beacon 360 4. Manueller Steuerungsmodus In diesem Menü können Sie die Geräteeinstellungen manuell bearbeiten. 01) Drücken Sie im Hauptmenü wiederholt auf UP/DOWN, bis auf dem Display angezeigt wird. 02) Drücken Sie SETUP, um das Menü aufzurufen. 03) Drücken Sie wiederholt UP und DOWN, um zwischen diesen Einstellungen zu wechseln: Tilt Grün Blau... -
Seite 17: Master/Slave-Modus
Beacon 360 5. Master/Slave-Modus 01) Drücken Sie im Hauptmenü wiederholt auf UP/DOWN, bis auf dem Display angezeigt wird. 02) Drücken Sie SETUP, um das Menü aufzurufen. 03) Drücken Sie wiederholt UP und DOWN, um zwischen diesen Slave-Modi zu wechseln: Normaler Slave-Modus Gespiegelter Slave-Modus 04) Drücken Sie SETUP, um die Auswahl zu bestätigen. -
Seite 18: Softwareversion
Beacon 360 05) Drücken Sie SETUP, wenn auf dem Display angezeigt wird, um das Displayhelligkeits-Menü aufzurufen. 06) Stellen Sie die Displayhelligkeit mit UP und DOWN zwischen ein. 01 = dunkel, 10 = sehr hell. 07) Drücken Sie SETUP, um die Änderungen zu speichern. 10. -
Seite 19: Dmx-Kanäle
Beacon 360 DMX-Kanäle 9 Kanäle Kanal 1 – Horizontale Bewegung (Pan) ° 0-127 Manuelle Paneinstellung von 0-360 128-191 Rotation im Uhrzeigersinn von schnell nach langsam 192-255 Rotation gegen den Uhrzeigersinn von langsam nach schnell Kanal 2 – Senkrechte Bewegung (Tilt) 0-127 °... - Seite 20 Beacon 360 Kanal 6 – Horizontale Bewegung (Pan) 0-127 ° Manuelle Paneinstellung von 0-360 128-191 Rotation im Uhrzeigersinn von schnell nach langsam 192-255 Rotation gegen den Uhrzeigersinn von langsam nach schnell Kanal 7 – Senkrechte Bewegung (Tilt) 0-127 ° Manuelle Tilteinstellung von 0-360 128-191 Rotation im Uhrzeigersinn von schnell nach langsam 192-255...
-
Seite 21: Wartung
Beacon 360 Wartung Das Beacon 360 von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich seine Leistung mit der Zeit erheblich. Trennen Sie das Gerät vom Netz und wischen Sie es mit einem feuchten Tuch ab. Reinigen Sie die Glasscheibe mit Glasreiniger und einem weichen Tuch. -
Seite 22: Fehlersuche
01) Stromversorgung. Überprüfen Sie, ob das Gerät an eine geeignete Stromversorgung angeschlossen ist. 02) Der Laser. Geben Sie das Gerät an Ihren Showtec-Händler zurück. 03) Die Sicherung. Ersetzen Sie die Sicherung. Siehe Seite 20 für nähere Informationen zum Auswechseln der Sicherung. - Seite 23 Beacon 360 Problem Mögliche Ursache(n) Lösung Einer oder • Überprüfen Sie, ob das Gerät mehrere Das Gerät erhält keinen Strom eingeschaltet ist und ob die Kabel Scheinwerfer angeschlossen sind. funktionieren überhaupt Hauptsicherung durchgebrannt • Ersetzen Sie die Sicherung nicht Die Geräte Der Controller ist nicht •...
-
Seite 24: Technische Daten
Beacon 360 Technische Daten Modell Showtec Beacon 360 Eingangsspannung: 100~240VAC 50/60Hz Leistungsaufnahme: Sicherung: 3A/250V Abmessungen: 241 mm x 145 mm x 313 mm (LxBxH) Gewicht: 5 kg Bedienung und Programmierung Signal Pin OUT: Pin 1 Erdung, Pin 2 (-), Pin 3 (+) -
Seite 25: Abmessungen
Beacon 360 Abmessungen Bestellnummer: 45051... -
Seite 26: Notizen
Beacon 360 Notizen Bestellnummer: 45051... - Seite 27 Beacon 360 Bestellnummer: 45051...
- Seite 28 ©2014 Showtec...
