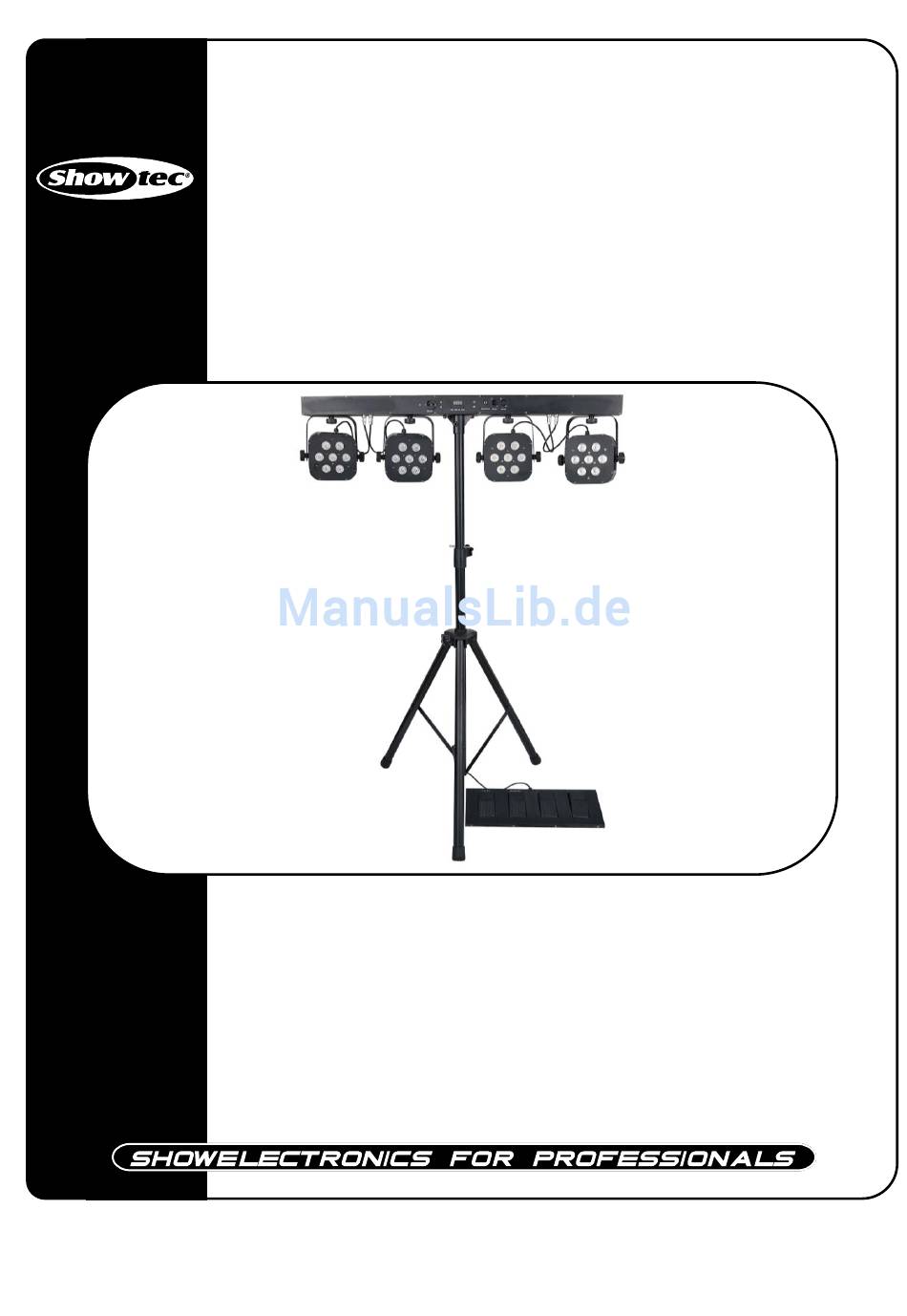

- Seite 1 Compact Power Lightset ORDERCODE 30268...
- Seite 2 Informationen: iwant@showtec.info Showtec bietet einige der Produkte mit der besten Qualität und dem besten Preis an, die momentan auf dem Markt erhältlich sind. Entscheiden Sie sich also auch das nächste Mal wieder für Showtec, wenn Sie auf der Suche nach weiteren großartigen Beleuchtungsgeräten sind.
-
Seite 3: Inhaltsverzeichnis
Showtec Showtec Compact Power Lightset Produkt-Anleitung ™ Warnung.................…...…………………………………………….………… Sicherheitsanweisungen………………………………………………………………………………………………… Betriebsbestimmungen.………………………………………………………………………………………………… Montage.………………………………………………………………………………………………………………… Vorgehensweise für die Rückgabe…………………………………………………………………………….…… Reklamationen…………………………………………………………........……………………… Gerätebeschreibung...............…...…………………………………………….……… Features und Geräteübersicht ……………………………..……….……………………………………………… Aufstellung und Bedienung..............……..……………………………………… Steuermodi…………………………………………………….……..……………..……………………………………… Ein Compact Power Lightset (Integrierte Programme, Auto Run, Statische Farbe)…..…..………. Ein Compact Power Lightset (Soundsteuerung)………….…………………………………………………... -
Seite 4: Warnung
Karton uns sämtliche Verpackungsmaterialien auf. Für den Fall, dass ein Produkt an die Fabrik zurückgeschickt werden muss, ist es wichtig, dass dies in der Originalverpackung geschieht. Im Lieferumfang Ihres Produktes sind enthalten: • Showtec Compact Power Lightset • inkl. Stativ, T-Bar und Tragetasche • inkl. Fußcontroller •... - Seite 5 Gerät schaden. Lassen Sie das Gerät solange ausgeschaltet, bis es Zimmertemperatur erreicht hat. Sollte Ihr Showtec Gerät einmal nicht mehr ordnungsgemäß arbeiten, schalten Sie es bitte sofort ab. Verpacken Sie das Gerät sicher (am besten in der Originalverpackung) und schicken Sie es an Ihren Showtec-Händler.
-
Seite 6: Betriebsbestimmungen
Bei der ersten Inbetriebnahme kann etwas Rauch- und Geruch entstehen. Es handelt sich dabei um einen normalen Prozess und dies bedeutet nicht zwingend, dass das Gerät defekt ist. Reparaturen, Instandhaltung und elektrischer Anschluss müssen von einem qualifizierten Techniker durchgeführt werden. -
Seite 7: Vorgehensweise Für Die Rückgabe
Stromanschlüsse Schließen Sie das Gerät mit dem Stecker an das Stromnetz an. Passen Sie immer auf, dass das Kabel mit der richtigen Farbe an die richtige Stelle angeschlossen wird. International EU-Kabel UK-Kabel US-Kabel Stift BRAUN GELB/KUPFER PHASE BLAU SCHWARZ SILBER NULL GELB/GRÜN GRÜN... -
Seite 8: Gerätebeschreibung
Gerätebeschreibung Features Das Showtec Compact Power Lightset ist ein Lichteffekt mit hohem Output und großartigen Effekten. • Stromverbrauch: 90 Watt • Lichtquelle: total 28x 3W RGB LEDs (3-in-1) • Ideal für Musiker, Bands und DJs • Plug & Play • inkl. Stativ und Tragetasche •... -
Seite 9: Aufstellung Und Bedienung
Aufstellung und Bedienung Bevor Sie das Gerät anschließen, überprüfen Sie immer die Netzspannung. Die Betriebsspannung ist auf der Rückseite des Gerätes angegeben. Versuchen Sie nie, ein 120V-Produkt an 230V anzuschließen oder umgekehrt. Entfernen Sie sämtliche Verpackungsmaterialien vom Compact Power Lightset. Prüfen Sie, dass sämtliche Schaumstoff- und Kunststoffpolsterungen entfernt wurden. -
Seite 10: Mehrere Compact Power Lightsets (Dmx-Steuerung)
Mehrere Compact Power Lightsets (DMX-Steuerung) 1. Die Effektbeleuchtung an einer stabilen Traverse befestigen. Für eine ausreichende Luftzirkulation mindestens 1 Meter an allen Seiten freilassen. Benutzen Sie immer ein Sicherheitskabel (Bestellnummer 70140 / 70141). 3. Nutzen Sie ein 3-p XLR-Kabel für den Anschluss der Compact Power Lightsets und anderer Geräte. Belegung des XLR-Anschlusses DMX-OUTPUT DMX-Input... -
Seite 11: Geräteverbindung
Geräteverbindung Sie benötigen eine serielle Datenverbindung, um Lichtshows mit einem oder mehreren Geräten mithilfe eines DMX-512 Controllers oder um synchronisierte Shows mit zwei oder mehreren Geräten zu veranstalten, die auf einen Master/Slave-Betriebsmodus gestellt sind. Die Gesamtanzahl von Kanälen, die von allen Geräten an einer seriellen Datenverbindung benötigt werden, bestimmt die Anzahl von Geräten, die die Datenverbindung unterstützen kann. -
Seite 12: Bedienfeld
Das Compact Power Lightset kann mit einem Controller im Steuerungsmodus oder ohne Controller im Stand-Alone-Modus betrieben werden. Bedienfeld Abb. 4 A. LCD-Display D. Up-Taste B. WAHL-Taste E. Down-Taste C. ENTER-Taste DMX-Steuer-Modus Die Geräte sind individuell an eine Datenverbindung adressiert und an den Controller angeschlossen. -
Seite 13: Menüüberblick
Menüüberblick 1. Auto-Programm 2. DMX-Adresse 3. Slave 4. Soundgesteuert 5. Statische Farbe 6. Integrierte Programme... -
Seite 14: Hauptmenü-Optionen
Hauptmenü-Optionen Auto DMX-Adresse Slave Soundgesteuert Farbe Integrierte Programme 1. Auto Run Program 1) Die MODE-Taste am Gerät drücken, bis auf dem Display erscheint 2) Mit diesem Menü können Sie den Auto-Modus des Compact Power Lightset einstellen. 3) Drücken Sie Setup, um das AUTO-Menü zu bestätigen. Sie können 4 verschiedene Untermenüs wählen. Anzahl der Schleifen von 01-100 Geschwindigkeit von 01-99 und FL Fade-Zeit von 00-99... -
Seite 15: Master/Slave Modus
3. Slave-Modus Wenn auf dem Display erscheint: ist das Gerät ein Slave-Gerät. Es wird nun genau wie sein Master-Gerät reagieren. 4. Sound-Steuer-Modus 1) Die MODE-Taste am Gerät drücken, bis auf dem Display erscheint Die Musik einschalten und das Compact Power Lightset reagiert auf den Takt der Musik. Sie können die Empfindlichkeit von niedrig bis hoch zwischen SU.00 - SU.31 einstellen. - Seite 16 6. Integrierte Programme...
-
Seite 17: Dmx-Kanäle
DMX-Protokoll Das Compact Power Lightset kann mit einem Controller im Steuerungsmodus oder ohne Controller im Stand-Alone-Modus betrieben werden. DMX-Kanäle 3CH) Kanal 1 - Rot 0-255 Stufenweise Einstellung Rot von 0 – 100% Kanal 2 - Grün 0-255 Stufenweise Einstellung Grün von 0 – 100% Kanal 3 - Blau 0-255 Stufenweise Einstellung Blau von 0 –... -
Seite 18: Kanäle (D-P4)
Kanal 6 - Blau 0-255 Stufenweise Einstellung Blau von 0 – 100% Kanal 7 – Strobe (Dimmer muss offen sein 0-255 Strobe-Effekt, von langsam bis schnell (0-20 Blitze/s) Kanal 8 – Dimmerintensität 0-255 Schrittweise Einstellung der Dimmerintensität von 0-100% DMX-Kanäle 14CH) Kanal 1 - Rot 0-255... -
Seite 19: Kanäle (D-P5)
Kanal 13 – Strobe (Dimmer muss offen sein 0-255 Strobe-Effekt, von langsam bis schnell (0-20 Blitze/s) Kanal 14 – Dimmerintensität 0-255 Schrittweise Einstellung der Dimmerintensität von 0-100% DMX-Kanäle 2CH) Kanal 1 – Farben / Programme Keine Funktion 10-19 20-29 Gelb 30-39 Grün 40-49... -
Seite 20: Kanäle (D-P6)
DMX-Kanäle 15CH) Kanal 1 – Steuerung / Betriebsmodus RGB-Modus für CH2-15 10-249 Auto-Programm 250-255 Soundgesteuert Kanal 2 – Master-Dimmer 0-255 Schrittweise Einstellung der Dimmerintensität von 0-100% Kanal 3 – Shutter / Strobe (Dimmer muss offen sein Keine Funktion 0-255 Strobe-Effekt, von langsam bis schnell (0-20 Blitze/s) Kanal 4 - Rot 0-255 Stufenweise Einstellung Rot von 0 –... -
Seite 21: Kanäle (D-P7)
DMX-Kanäle 7CH) Kanal 1 - Rot 0-255 Stufenweise Einstellung Rot von 0 – 100% Kanal 2 - Grün 0-255 Stufenweise Einstellung Grün von 0 – 100% Kanal 3 - Blau 0-255 Stufenweise Einstellung Blau von 0 – 100% Kanal 4 – Farben / Programme Keine Funktion 10-19 20-29... -
Seite 22: Instandhaltung
Kanal 7 – Dimmerintensität 0-255 Schrittweise Einstellung der Dimmerintensität von 0-100% Instandhaltung Das Showtec Compact Power Lightset benötigt fast keine Wartung. Sie sollten das Gerät jedoch sauber halten. Sonst wird das vom Gerät abgegebene Licht stark reduziert. Trennen Sie das Gerät vom Stromnetz und wischen Sie dann das Gehäuse mit einem feuchten Lappen ab. -
Seite 23: Keine Antwort Zur Dmx
Keine Antwort zur DMX Problembehebung: Prüfen Sie das DMX-Kabel oder die Verbinder, den Controller und die Lichteffekt- DMX-Karte auf Defekte. 1. Prüfen Sie das DMX-Kabel: Trennen Sie die Einheit von der Stromquelle, tauschen Sie das DMX-Kabel aus und schließen Sie es dann wieder an die Stromversorgung an. Testen Sie Ihre DMX-Steuerung erneut. -
Seite 24: Produktspezifikationen
Produktspezifikationen Modell: Showtec Compact Power Lightset Das Set enthält: 4 LED flache Parcans, 1 Stativ + Tasche und 1 T-Bar mit integriertem Controller Tasche Gewicht: 2,84 kg Stativ Max. Höhe: 2,00 m Min. Höhe: 1,20 m Gewicht: 2,92 kg Chase-Controller + 4 Flache Parcans...
