Inhaltszusammenfassung für SHOWTEC Expression 33000 Zoom

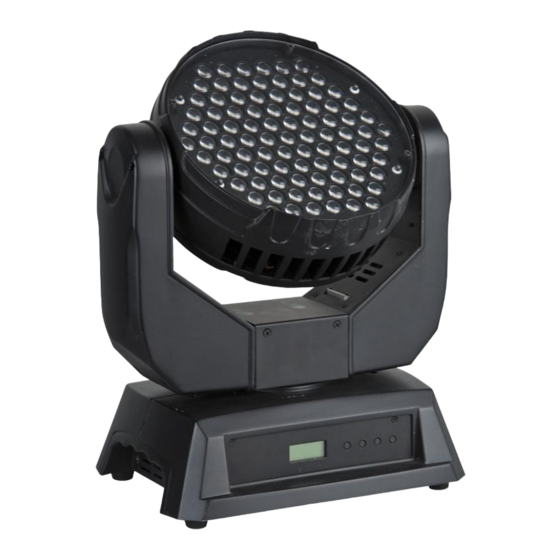

- Seite 1 Expression 33000 Zoom RGBWA V2 ORDERCODE 41368...
- Seite 2 Für weitere Informationen: iwant@showtec.info Showtec bietet einige der qualitativ hochwertigsten und preiswertesten Produkte auf dem Markt an. Wenn Sie Ihre Beleuchtungsausrüstung in Zukunft noch erweitern wollen, schauen Sie am besten wieder nach den hervorragenden Produkten von Showtec. Geben Sie sich nur mit dem Besten zufrieden - Showtec!
-
Seite 3: Inhaltsverzeichnis
Showtec Showtec Expression 33000™ Anleitung Warnung ......................................... 2 Sicherheitshinweise ..................................2 Bestimmungsgemäßer Gebrauch ..............................4 Montage ......................................4 Rückgabe ......................................6 Reklamationen ....................................6 Beschreibung des Geräts ..................................7 Übersicht ......................................7 Rückseite ......................................8 Installation ......................................8 Setup und Betrieb ....................................8 Verbinden der Geräte .................................. -
Seite 4: Warnung
Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: • Showtec Expression 33000 LED mit Volex IEC-Stromkabel 1,5m • 2 Halterung zum Anbringen an einen Traversenrahmen • Sicherheitskabel • Bedienungsanleitung Voraussichtliche Nutzungsdauer des LED-Scheinwerfers Die Helligkeit von LEDs lässt mit der Zeit nach. - Seite 5 WICHTIG: Der Hersteller haftet nicht für Schäden, die durch die Nichtbeachtung dieser Anleitung oder unbefugte Änderungen an diesem Produkt entstehen. Das Netzkabel darf nie mit anderen Kabeln in Berührung kommen! Mit dem Netzkabel und allen Verbindungen mit dem Stromnetz sollten Sie besonders vorsichtig umgehen! ...
-
Seite 6: Bestimmungsgemäßer Gebrauch
Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec- Händler. Nur für die Verwendung durch Erwachsene geeignet. Das Gerät muss außerhalb der Reichweite von Kindern angebracht werden. - Seite 7 Das Anbringen einer Halterung auf der Unterseite des Expression Movinghead Halterung Sicherheitskabelöse Geöffnet Gesichert Die unsachgemäße Installation des Produkts kann zu schweren Verletzungen und Sachschäden führen. Netzanschlüsse Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an. Achten Sie immer darauf, dass die farbigen Kabel an die entsprechenden, richtigen Stellen angeschlossen sind.
-
Seite 8: Rückgabe
ückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. Highlite nimmt die zurückgesendeten Waren nicht entgegen und übernimmt auch keinerlei Haftung. -
Seite 9: Beschreibung Des Geräts
Beschreibung des Geräts Leistungsmerkmale Der Expression 33000 von Showtec ist ein Movinghead mit hoher Leistung und hervorragenden Effekten. • Eingangsspannung: 100-240V AC • Spitzenleistung 588 Watt • Kontinuierliche Leistung 313 Watt • Volex IEC-Stromanschluss • LED-Anzahl: 22 rote, 22 grüne, 22 blaue, 12 weiße, 12 gelbe LEDs •... -
Seite 10: Rückseite
Rückseite Abb. 2 3 4 5 3) Erdung EIN/AUS (ON/OFF) 5) IEC-Stromanschluss + Sicherung T5A/250V DMX-Anschluss (IN) 3-Pin DMX-Anschluss (OUT) 3-Pin DMX-Anschluss (IN) 5-Pin DMX-Anschluss (OUT) 5-Pin Installation Entfernen Sie alle Verpackungsmaterialien von Ihrem Expression 33000. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. -
Seite 11: Verbinden Der Geräte
Verbinden der Geräte Wenn Sie Licht-Shows mit einem oder mehreren Geräten mit einem DMX-512-Controller steuern oder synchronisierte Shows mit zwei oder mehren Geräten im Master/Slave-Betriebsmodus abspielen wollen, müssen Sie eine serielle Datenübertragungsleitung verwenden. Die Gesamtanzahl der von allen Geräten benötigten Kanäle legt die Zahl der Geräte fest, die die Datenübertragungsleitung unterstützen kann. Wichtig: Die mit einer seriellen Datenübertragungsleitung verbundenen Geräte müssen in Reihe geschaltet sein. -
Seite 12: Steuerungsmodi
Steuerungsmodi Es gibt 3 Modi: • Voreingestellte Programme auswählen • Master/Slave • DMX512 (Basic(12CH), Advanced (15CH) oder G1 (14CH)) Ein Expression 33000 (Voreingestellte Programme) 1. Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie dabei mindestens 0,5m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 2. -
Seite 13: Mehrere Expressions (Dmx-Steuerung)
Mehrere Expressions (DMX-Steuerung) 1. Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie dabei mindestens 0,5m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 2. Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141). Verbinden Sie die Expressions und andere Geräte mit einem 3-P XLR-Kabel. Verbinden Sie die Geräte so wie in (Abb. -
Seite 14: Bedienfeld
Der Expression 3300 kann mit einem Controller (Kontrollmodus) oder selbstständig (Stand-alone-Modus) betrieben werden. Bedienfeld Abb. 6 A. LCD-Display D. Up-Taste B. MENU-Taste E. Down-Taste C. ENTER-Taste DMX-Steuermodus: Den Geräten werden individuelle Adressen an einer Datenübertragungsleitung zugewiesen und sie sind mit einem Controller verbunden. Die Geräte reagieren auf das vom Controller ausgegebene DMX-Signal. -
Seite 15: Menü-Übersicht
Menü-Übersicht... - Seite 16 Sobald Sie einen Schritt (Step) erstellt haben, erscheint Menü 5.2-5.13.
-
Seite 18: Hauptmenü-Optionen
Hauptmenü-Optionen Verwenden Sie die MODE-Taste, um durch die 9 Optionen des Menüs zu scrollen: Geben Sie im Menüpunkt EXTRA das Passwort UP DOWN UP DOWN ein, um die Menüpunkte 7,8 und 9 zu sehen. Drücken Sie jetzt die MENU-Taste, damit die drei verborgenen Menüpunkte erscheinen. 1. -
Seite 19: Dmx-Adresszuweisung
DMX-Adresszuweisung Mit diesem Menü können Sie die DMX-Adresse zuweisen. 1) Drücken Sie die MENU-Taste, bis das Display Intro anzeigt. 2) Drücken Sie Enter und verwenden Sie die Up/Down-Taste, um zum Menüpunkt Address zu gelange. 3) Drücken Sie Enter, um das Menü zu öffnen. Sie können zwischen 512 verschiedenen DMX-Adressen wählen. -
Seite 20: Voreingestellter Programm-Modus
Voreingestellter Programm-Modus Mit diesem Menü können Sie drei unterschiedliche Programme für den Betrieb des Expression 3300 auswählen. 1) Drücken Sie die MENU-Taste, bis das Display Intro anzeigt. 2) Drücken Sie Enter und verwenden Sie die Up/Down-Taste, um zum Menüpunkt Run zu gelangen. 3) Drücken Sie Enter, um das Menü... -
Seite 21: Display-Modus
Display-Modus 1) Drücken Sie die MENU-Taste, bis das Display Intro anzeigt. 2) Drücken Sie Enter und verwenden Sie die Up/Down-Taste, um zum Menüpunkt Display zu gelangen. 3) Drücken Sie Enter, um das Menü zu öffnen. Sie können nun zwischen den Modi 60_close und Bright wählen. -
Seite 22: Range-Menü (Pan/Tilt-Bereich)
3. Range-Menü (Pan/Tilt-Bereich) 1) Drücken Sie die MENU-Taste, bis das Display Range anzeigt. 2) Drücken Sie Enter und verwenden Sie die Up/Down-Taste, um durch die Menüpunkte zu scrollen: P/Start, P/Finish, T/Start, T/Finish, Use. 3) Drücken Sie Enter, um das Menü zu öffnen. Drücken Sie die Up/Down-Tasten, um den gewünschten Zahlenwert einzustellen. -
Seite 23: Bearbeitungs-Menü (Edit)
5. Bearbeitungs-Menü (Edit) 1) Drücken Sie die MENU-Taste, bis das Display Edit anzeigt. 2) Drücken Sie Enter und verwenden Sie die Up/Down-Taste, um durch diese Menüpunkte zu scrollen: Step, Pan, Tilt, Speed, Red, Green, Blue, White, Amber, Dimmer, Strobe, Zoom, Time, Use. 3) Drücken Sie Enter, um das Menü... -
Seite 24: Kalibrierungs-Menü (Calib)
7. Kalibrierungs-Menü (Calib) -
Seite 25: Zoom-Menü
7. Calib 1) Drücken Sie die MENU-Taste, bis das Display Calib anzeigt. 2) Drücken Sie Enter und verwenden Sie die Up/Down-Taste, um durch die verschiedenen Farbtemperaturen zu scrollen. 3) Es gibt 11 vorprogrammierte Weißtöne und RGB TO WHITE. Sie können angepasst werden, indem Rot, Grün und Blau gemischt werden. -
Seite 26: Dmx-Kanäle
DMX-Kanäle 15 Kanäle ( Advanced) Kanal 1 – Horizontale Bewegung (Pan) Schieben Sie den Schieberegler nach oben, um den Movinghead horizontal (PAN) zu bewegen. Die schrittweise Einstellung erfolgt über den Schieberegler (0-255, 128 – Mitte). Der Movinghead kann 540° gedreht und bei jeder beliebigen Position angehalten werden. Kanal 2 –... - Seite 27 Kanal 12 - Lichtintensität 0-255 Von schwarz bis maximale Helligkeit Kanal 13 – Shutter / Stroboskop (Dimmer muss geöffnet sein Offen 10-255 Stroboskopeffekt, von langsam nach schnell (0-10 Blitze/Sek.) Kanal 14 - Zoom 0-255 Zoom Kanal 15 - Steuerung 0-19 Keine Funktion 20-39 Blackout während Pan/Tilt-Bewegung...
-
Seite 28: Kanäle (Basic)
12 Kanäle (Basic) Kanal 1 – Horizontale Bewegung (Pan) Schieben Sie den Schieberegler nach oben, um den Movinghead horizontal (PAN) zu bewegen. Die schrittweise Einstellung erfolgt zwischen den Enden des Schiebereglers (0-255, 128 – Mitte). Der Movinghead kann 540° gedreht und bei jeder beliebigen Position angehalten werden. Kanal 2 –... - Seite 29 Kanal 10 – Shutter / Stroboskop (Dimmer muss geöffnet sein Offen 10-255 Stroboskopeffekt, von langsam nach schnell (0-10 Blitze/Sek.) Kanal 11 - Zoom 0-255 Zoom Kanal 12 - Steuerung 0-19 Keine Funktion 20-39 Blackout während Pan/Tilt-Bewegung 40-59 Kein Blackout während Pan/Tilt-Bewegung 60-79 Ventilator (Auto) wird nach 5 Sekunden aktiviert.
-
Seite 30: Kanäle (G1 )
14 Kanäle (G1 ) Kanal 1 – Horizontale Bewegung (Pan) Schieben Sie den Schieberegler nach oben, um den Movinghead horizontal (PAN) zu bewegen. Die schrittweise Einstellung erfolgt zwischen den Enden des Schiebereglers (0-255, 128 – Mitte). Der Movinghead kann 540° gedreht und bei jeder beliebigen Position angehalten werden. Kanal 2 –... -
Seite 31: Kanaleinstellungen
3. Mechanisch bewegte Bauteile wie Achsen, Linsen, etc. dürfen keinerlei Verschleißspuren aufweisen. 4. Netzkabel müssen unbeschädigt sein und dürfen keine Anzeichen von Materialermüdung aufweisen. Der Expression 33000 von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich die Lichtleistung des Geräts mit der Zeit erheblich. -
Seite 32: Sicherung Austauschen
1. Stromversorgung. Überprüfen Sie, ob das Gerät an eine geeignete Stromversorgung angeschlossen ist. 2. Die LEDs. Geben Sie das Gerät an Ihren Showtec-Händler zurück. 3. Die Sicherung. Ersetzen Sie die Sicherung. Siehe oben für nähere Informationen zum Auswechseln der Sicherung. - Seite 33 Problem Mögliche Ursache(n) Lösung Das Gerät erhält keinen Strom • Überprüfen Sie, ob das Gerät Ein oder mehrere eingeschaltet ist und dass die Kabel Geräte sind völlig angeschlossen sind. tot. Hauptsicherung durchgebrannt. • Ersetzen Sie die Sicherung. Die Geräte Der Controller ist nicht •...
-
Seite 34: Technische Daten
Technische Daten Modell: Showtec Expression 33000 Leistungsaufnahme: 100-240V-50Hz (CE) Spitzenleistung 588 Watt Kontinuierliche Leistung 313 Watt Sicherung: T5A / 250V Abmessungen: 310 mm x 296 mm x 460 mm (LxBxH) Gewicht: 10,15 kg Bedienung und Programmierung Ausgangspole (OUT): Pol 1 Erde, Pol 2 (-), Pol 3 (+) Setup und Adresszuweisung: LED-Bedienfeld DMX-Kanäle: Basic (12CH), Advanced (15CH) oder G1 (14CH)
