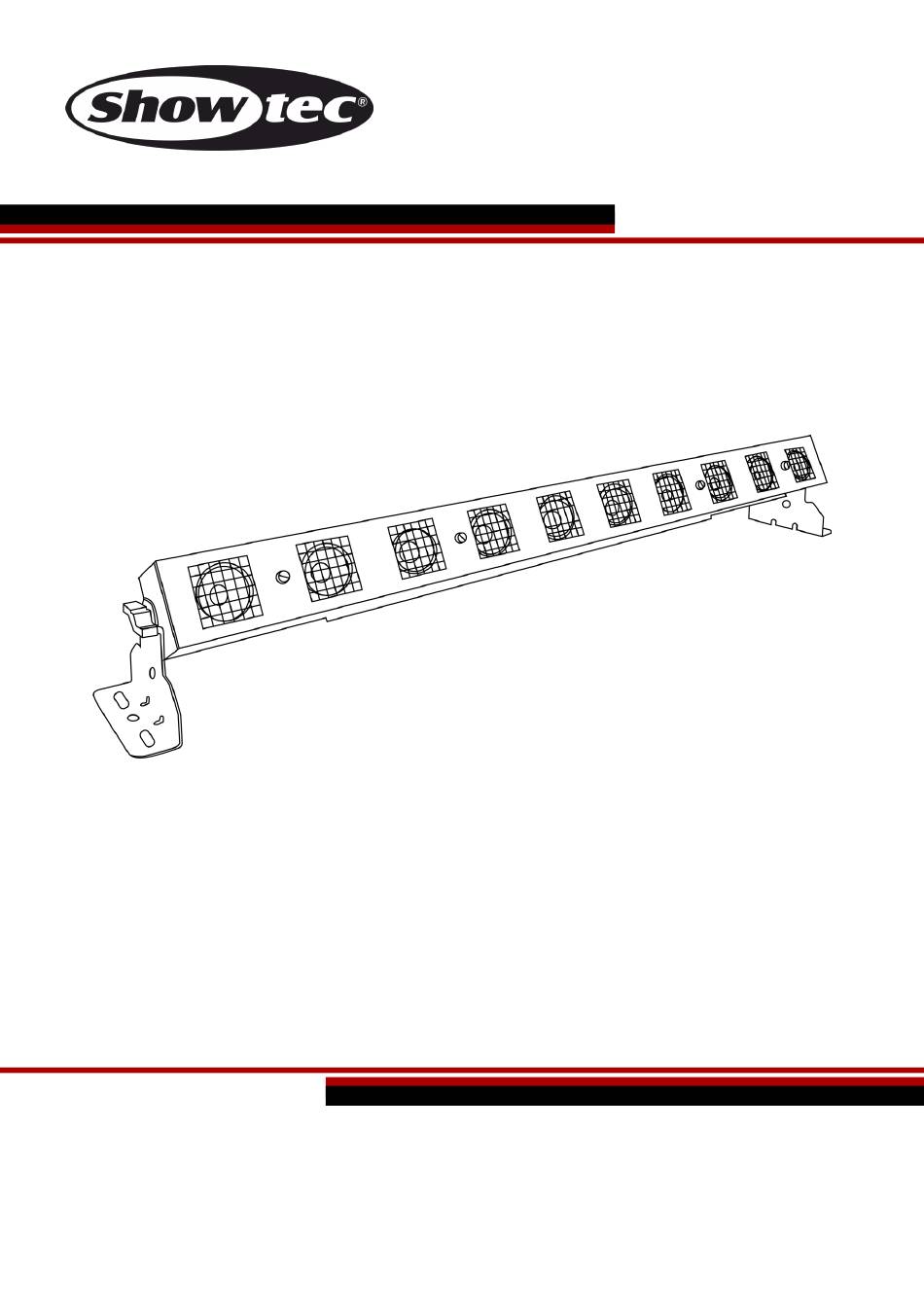

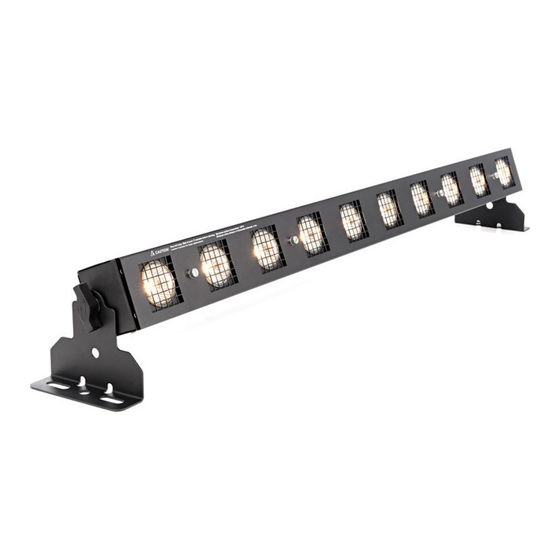

- Seite 1 HANDBUCH DEUTSCH Sunstrip Active MKII Bestellnummer: 30714 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
Sunstrip Active MKII Inhaltsverzeichnis Warnung ....................................2 Sicherheitshinweise ............................... 2 Bestimmungsgemäßer Gebrauch ..........................4 Montage ..................................4 Netzanschlüsse ................................5 Rückgabe ..................................6 Reklamationen ................................6 Beschreibung des Geräts ..............................7 Optionales Zubehör ..............................7 Vorderseite ..................................8 Rückseite ..................................8 Installation ................................... -
Seite 3: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: Showtec Sunstrip Active MKII 2 Halterungen mit Schrauben Neutrik Powercon-zu-Schuko-Netzkabel (1,5 m) ... - Seite 4 • Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler. • Nur für die Verwendung durch Erwachsene geeignet. Das Gerät muss außerhalb der Reichweite von Kindern installiert werden.
-
Seite 5: Bestimmungsgemäßer Gebrauch
Sunstrip Active MKII • Das Gerät fällt unter Schutzart I. Deshalb muss es unbedingt mit dem gelbgrünen Kabel geerdet werden. • Bei der ersten Inbetriebnahme kann es zu geringer Rauch- oder Geruchsbildung kommen. Das ist nicht ungewöhnlich und bedeutet nicht unbedingt, dass das Gerät nicht ordnungsgemäß funktioniert. -
Seite 6: Netzanschlüsse
Sunstrip Active MKII Der Sunstrip Active MKII kann auf dem Boden einer flachen Bühne positioniert werden oder mit einer Schelle an einem Traversenrahmen befestigt werden. Die unsachgemäße Installation des Produkts kann zu schweren Verletzungen und/oder Sachschäden führen! Netzanschlüsse Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an. Achten Sie immer darauf, dass die farbigen Kabel an die entsprechenden, richtigen Stellen angeschlossen sind. -
Seite 7: Rückgabe
Sunstrip Active MKII Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. -
Seite 8: Beschreibung Des Geräts
Sunstrip Active MKII Beschreibung des Geräts Funktionen Der Sunstrip Active MKII ist das Nachfolgemodell des beliebten Sunstrip Active. Er ist wie der Sunstrip Active aufgebaut, verfügt aber über einige zusätzliche Eigenschaften wie die Umkehrfunktion und das Ändern des Begrüßungstextes. Umkehrfunktion ... -
Seite 9: Vorderseite
Sunstrip Active MKII Vorderseite Abb. 01 01) 10 x 240 V/50 W GU10 (83120) 02) Einstellschraube 03) Halterung Rückseite Abb. 02 04) DMX-Ausgang, 3-polig 05) Neutrik Powercon Thru (Grau, Max. 20 A) 06) 4-stelliges LED-Display + Menütasten 07) Sicherung 6A/250V 08) Netzschalter Ein/Aus 09) Neutrik Powercon Eingang (Blau, Max. -
Seite 10: Steuerungsmodi
Sunstrip Active MKII Steuerungsmodi Es gibt 2 Modi: • Chasemodus • DMX-512 (1CH, 2CH, 5CH oder 10CH) Ein Sunstrip Active (Chasemodus) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5 m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. -
Seite 11: Verbinden Der Geräte
Sunstrip Active MKII Verbinden der Geräte Wenn Sie Licht-Shows mit einem oder mehreren Geräten mit einem DMX-512-Controller steuern oder synchronisierte Shows mit zwei oder mehren Geräten im Master/Slave-Betriebsmodus abspielen wollen, müssen Sie eine serielle Datenübertragungsleitung verwenden. Die Gesamtanzahl der von allen Geräten benötigten Kanäle legt die Zahl der Geräte fest, die die Datenübertragungsleitung unterstützen kann. -
Seite 12: Bedienfeld
Sunstrip Active MKII Bedienfeld A) LED-Display Mode-Taste C) Menu-Taste D) Up-Taste Down-Taste Abb. 04 Kontrollmodus Den Geräten werden individuelle Adressen an einer Datenübertragungsleitung zugewiesen, die mit einem Controller verbunden ist. Die Geräte reagieren auf das vom Controller ausgegebene DMX-Signal. (Wenn Sie eine DMX-Adresse auswählen und speichern, zeigt der Controller die gespeicherte Adresse das nächste Mal an.) DMX-Adresszuweisung Mit dem Bedienfeld auf der Rückseite des Geräts können Sie dem Gerät eine DMX-Adresse zuweisen. -
Seite 13: Menü-Übersicht
Chaseprogramm Chase-Richtung Chase-Geschwindigkeit Chase-Dimmer Nach dem Einschalten zeigt der Sunstrip Active MKII „Showtec“ auf dem Display an! Diese Anzeige bleibt 30 Sekunden lang aktiv. 1. DMX-Modus In diesem Modus können Sie eine DMX-Adresse einstellen und eine DMX-Konfiguration auswählen. 1.1 DMX-Adresse 01) Halten Sie Mode 5 Sekunden lang gedrückt, bis das Display beginnt zu blinken. -
Seite 14: Dmx-Konfiguration
Sunstrip Active MKII 1.2 DMX-Konfiguration 01) Drücken Sie im DMX-Modus auf Menu, bis das Display anzeigt. 02) Sie können zwischen 4 verschiedenen DMX-Konfigurationen wählen. 03) Wählen Sie mit Up/Down die gewünschte DMX-Konfiguration aus. 1 DMX-Kanäle 2 DMX-Kanäle 5 DMX-Kanäle 10 DMX-Kanäle Hinweis: Das Display muss blinken, wenn Sie diese Option ändern möchten. -
Seite 15: Begrüßungstext Bearbeiten
Sunstrip Active MKII Begrüßungstext bearbeiten Der Standardtext lautet „Showtec“. Mit dieser Funktion können Sie einen eigenen Begrüßungstext erstellen. 01) Halten Sie Mode 5 Sekunden lang gedrückt, bis das Display beginnt zu blinken. 02) Halten Sie nun Mode gedrückt und drücken Sie die folgenden Tasten der Reihe nach: Up, Up, Down, Down, Up, Down. -
Seite 16: Dmx-Kanäle
Sunstrip Active MKII Kanal 2 – Lichtintensität Abschnitt 2 0-255 Schrittweise Einstellung von dunkel bis maximale Helligkeit (0-100%) 5 DMX-Kanäle Kanal 1 – Lichtintensität Abschnitt 1 0-255 Schrittweise Einstellung von dunkel bis maximale Helligkeit (0-100%) Kanal 2 – Lichtintensität Abschnitt 2 0-255 Schrittweise Einstellung von dunkel bis maximale Helligkeit (0-100%) Kanal 3 –... -
Seite 17: Dmx-Kanäle
04) Netzkabel müssen unbeschädigt sein und dürfen keine Anzeichen von Materialermüdung aufweisen. Der Sunstrip Active MKII von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich seine Leistung mit der Zeit erheblich. -
Seite 18: Lampen Ersetzen
Sunstrip Active MKII Lampen ersetzen Der Showtec Sunstrip Active MKII benötigt die Osram Halopar 16 GU10 Lampe (83120), wie sie von allen gängigen Herstellern produziert wird. Verwenden Sie ausschließlich geeignete Lampen. In Zukunft werden eventuell neue Versionen angeboten, die andere Lampen verwenden. Beachten Sie dafür das Etikett mit den technischen Daten. -
Seite 19: Fehlersuche
05) Wenn Sie die Ursache des Problems nicht ausfindig machen können, öffnen Sie auf keinen Fall das Gerät, da es Schaden nehmen könnte und die Garantie erlischt. 06) Geben Sie das Gerät an Ihren Showtec-Händler zurück. Keine Reaktion auf DMX-Signale Die Fehlerquellen könnten das DMX-Kabel oder die Anschlussteile, ein defekter Controller oder eine... - Seite 20 Sunstrip Active MKII Problem Mögliche Ursache(n) Lösung Das Gerät erhält keinen Strom • Überprüfen Sie, ob das Gerät Ein oder mehrere eingeschaltet ist und ob die Kabel Geräte angeschlossen sind. funktionieren überhaupt nicht Hauptsicherung durchgebrannt • Ersetzen Sie die Sicherung Die Geräte starten Der Controller ist nicht •...
-
Seite 21: Technische Daten
Sunstrip Active MKII Technische Daten Modell: Showtec Sunstrip Active MKII Eingangsspannung: 100-240 VAC, 50/60 Hz Leistungsaufnahme: 550 W (bei voller Ausgabeleistung) DMX-Verbindung: 30 Stück Schutzart: IP-20 Sicherung: 6A/250V Abmessungen: 1080 x 130 x 130 mm (LxBxH, einschl. Halterung) Gewicht: 6,2 kg... -
Seite 22: Abmessungen
Sunstrip Active MKII Abmessungen Seite Bestellnummer: 30714... -
Seite 23: Notizen
Sunstrip Active MKII Notizen Bestellnummer: 30714... - Seite 24 ©2017 Showtec...
