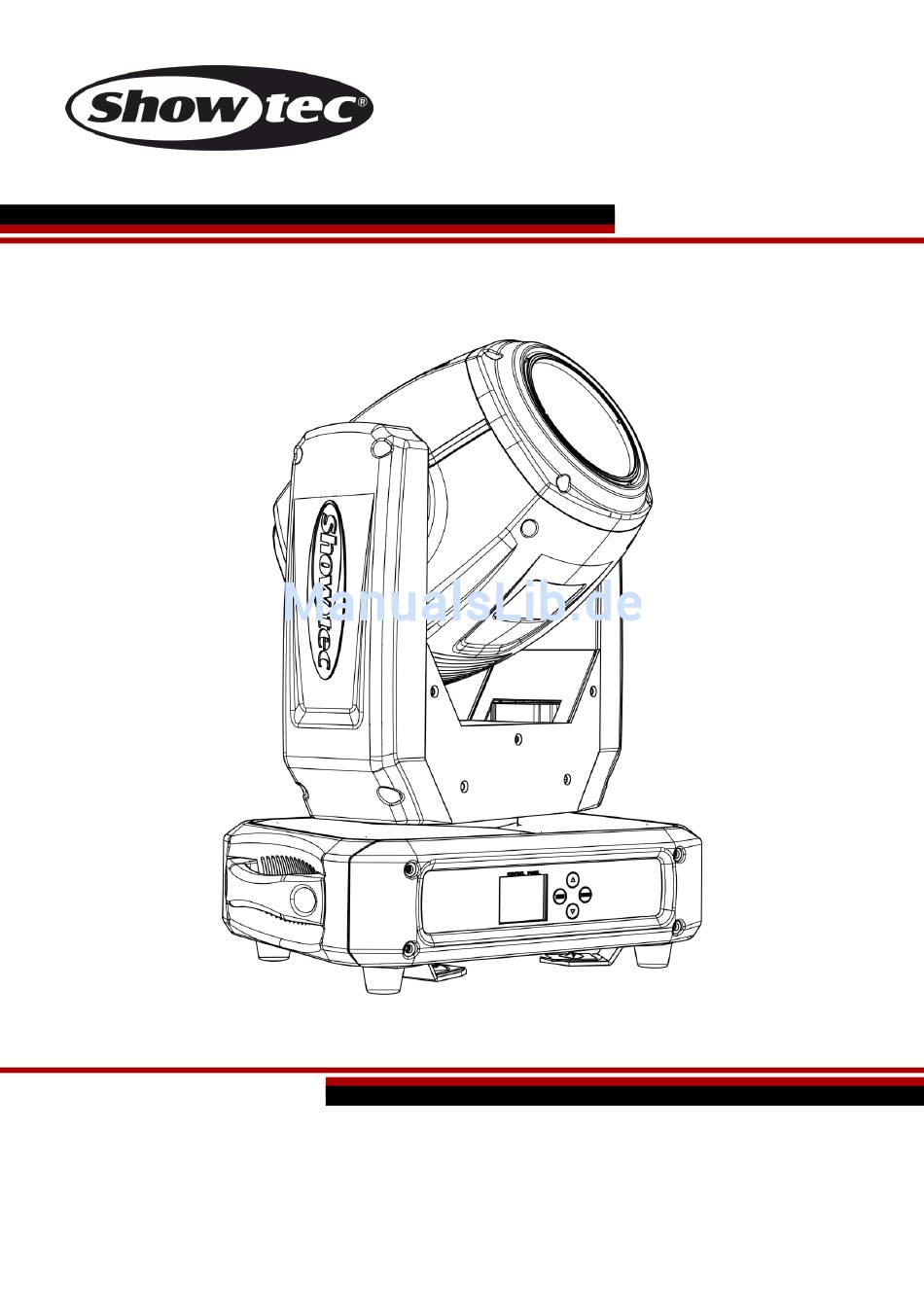

- Seite 1 HANDBUCH DEUTSCH Phantom 3R Beam Bestellnummer: 40076 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
Phantom 3R Beam Inhaltsverzeichnis Warnung ....................................2 Sicherheitshinweise ............................... 2 Bestimmungsgemäßer Gebrauch ..........................4 Montage ..................................4 Netzanschlüsse ................................5 Rückgabe ..................................6 Reklamationen ................................6 Beschreibung des Geräts ..............................7 Funktionen ..................................7 Vorderseite ..................................7 Rückseite ..................................8 Installation ................................... -
Seite 3: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: Showtec Phantom 3R Beam Pro Power Netzkabel (1,5 m) 2 Quick-Lock-Halterungen ... - Seite 4 • Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler. • Nur für die Verwendung durch Erwachsene geeignet. Der Moving Head muss außerhalb der Reichweite von Kindern installiert werden.
-
Seite 5: Bestimmungsgemäßer Gebrauch
Phantom 3R Beam • Der Anwender ist verantwortlich für die korrekte Positionierung und den korrekten Betrieb des Phantoms. Der Hersteller haftet nicht für Schäden, die durch Fehlgebrauch oder fehlerhafte Installation verursacht werden. • Das Gerät fällt unter Schutzart I. Deshalb muss es unbedingt mit dem gelbgrünen Kabel geerdet werden. -
Seite 6: Netzanschlüsse
Phantom 3R Beam Verfahrensweise: • Falls der Phantom von der Decke oder hohen Balken herabgelassen werden soll, muss ein professionelles Traversensystem verwendet werden. • Verwenden Sie eine Schelle, um den Phantom mithilfe der Halterung an einem Traversenrahmen zu befestigen. •... -
Seite 7: Rückgabe
Phantom 3R Beam Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. -
Seite 8: Beschreibung Des Geräts

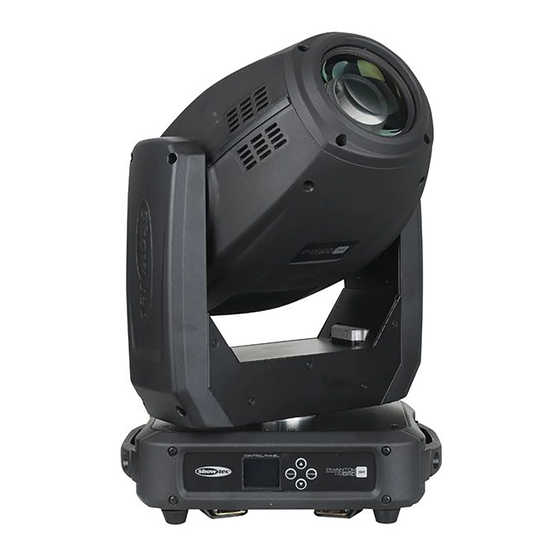

Phantom 3R Beam Beschreibung des Geräts Funktionen Der Showtec Phantom 3R Beam ist ein Moving Head mit hoher Leistung und hervorragenden Effekten. • Eingangsspannung: 100-240 V AC, 50/60 Hz • Leistungsaufnahme: 255W • Lichtquelle: 1 x 3R/150W, 8600K • Dimmer: 0-100% •... -
Seite 9: Rückseite
08) 3-poliger DMX-Ausgang (OUT) Installation Entfernen Sie alle Verpackungsmaterialien von Ihrem Phantom 3R Beam. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie alle Kabel an. Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte korrekt angebracht und angeschlossen sind. -
Seite 10: Setup Und Betrieb
Phantom 3R Beam 10) Der Phantom ist nun bereit für den Betrieb. Abb. 03 Abb. 04 Abb. 05 Abb. 06 Abb. 07 Setup und Betrieb Befolgen Sie die unten stehenden Anweisungen, da Sie zum empfohlenen Betriebsmodus gehören. Versichern Sie sich immer, dass das Gerät für die örtliche Netzspannung geeignet ist (siehe Technische Daten), bevor Sie es an das Stromnetz anschließen. -
Seite 11: Steuerungsmodi
Phantom 3R Beam Steuerungsmodi Es gibt 5 Modi: • Selbstständiger Modus (Auto) • Manueller Modus • Musiktaktung • Master/Slave • DMX-512 (10CH, 14CH) Ein Phantom (Automodus, manueller Modus) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5 m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. -
Seite 12: Mehrere Phantoms (Dmx-Steuerung)
Phantom 3R Beam Mehrere Phantoms (Master/Slave-Steuerung) Abb. 08 Mehrere Phantoms (DMX-Steuerung) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5 m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141). - Seite 13 Phantom 3R Beam DMX-Set-Up für mehrere Phantoms Abb. 09 Hinweis: Verbinden Sie alle Kabel, bevor Sie die Geräte an das Stromnetz anschließen. Bestellnummer: 40076...
-
Seite 14: Verbinden Der Geräte
Phantom 3R Beam Verbinden der Geräte Wenn Sie Licht-Shows mit einem oder mehreren Geräten mit einem DMX-512-Controller steuern oder synchronisierte Shows mit zwei oder mehren Geräten im Master/Slave-Betriebsmodus abspielen wollen, müssen Sie eine serielle Datenübertragungsleitung verwenden. Die Gesamtanzahl der von allen Geräten benötigten Kanäle legt die Zahl der Geräte fest, die die Datenübertragungsleitung unterstützen kann. -
Seite 15: Bedienfeld
Phantom 3R Beam Der Phantom 3R Beam kann im Kontrollmodus mit einem Controller gesteuert oder im selbstständigen Modus ohne Controller betrieben werden. Bedienfeld A) LCD-Display UP-Taste C) ENTER-Taste D) DOWN-Taste MENU-Taste Abb. 10 Kontrollmodus Den Geräten werden individuelle Adressen an einer Datenübertragungsleitung zugewiesen, die mit einem Controller verbunden ist. -
Seite 16: Menü-Übersicht
Phantom 3R Beam Menü-Übersicht Bestellnummer: 40076... -
Seite 17: Hauptmenü-Optionen
Phantom 3R Beam Hauptmenü-Optionen DMX-Adresszuweisung DMX-512 / Master/Slave-Modus / Auto / Musiktaktung / Manueller Modus Pan- und Tilt-Umkehrung / Displayumkehrung / Pan- und Tiltwinkel / Audioempfindlichkeit / Wireless aktivieren / Wireless trennen / Lampeneinstellungen / Wartung / Reset / Wiederherstellung der Werkseinstellungen Systeminformationen Direkt nach dem Einschalten zeigt das Gerät den aktuell aktiven Modus sowie die Pan- und Tilt-... -
Seite 18: Voreingestellte Programme
Phantom 3R Beam Voreingestellte Programme Der Phantom verfügt über mehrere automatische Programme. 01) Drücken Sie im Hauptmenü wiederholt auf UP/DOWN, bis auf dem Display angezeigt wird. 02) Drücken Sie ENTER, um das Menü zu öffnen. 03) Wählen Sie mit UP/DOWN einen der folgenden 5 Modi aus: 1. -
Seite 19: Manueller Modus
Phantom 3R Beam 5. Manueller Modus 01) Drücken Sie UP/DOWN, bis das Display „MANUAL“ anzeigt. 02) Drücken Sie ENTER, um den manuellen Modus zu aktivieren. 03) Auf dem Display erscheint nun: 04) Wählen Sie mit UP/ DOWN eine der folgenden Optionen aus: ... -
Seite 20: Erweiterte Einstellungen
Phantom 3R Beam Erweiterte Einstellungen 01) Drücken Sie im Hauptmenü wiederholt auf UP/DOWN, bis auf dem Display angezeigt wird. 02) Drücken Sie ENTER, um das Menü zu öffnen. 03) Auf dem Display erscheint nun: 04) Drücken Sie UP/DOWN, um zwischen den folgenden Optionen zu wechseln: ... -
Seite 21: Lampeneinstellungen
Phantom 3R Beam 1. Lampeneinstellungen 01) Wenn Sie bei Schritt 4 auf Seite 19 „LAMP SETTINGS“ ausgewählt haben, wird nun Folgendes auf dem Display angezeigt: 02) Drücken Sie UP/DOWN, um zwischen den folgenden Optionen zu wechseln: On/Off (Ein- und Ausschalten der Lampe, ON/OFF) ... -
Seite 22: Systeminformationen
Phantom 3R Beam Systeminformationen In diesem Menü können Sie den aktuell aktiven Modus, die DMX-Startadresse, die aktuelle Softwareversion, die Betriebsdauer der Lampe und die verbleibende Zeit bis zur nächsten Sicherheitsprüfung sehen. 01) Drücken Sie im Hauptmenü wiederholt auf UP/DOWN, bis auf dem Display angezeigt wird. - Seite 23 Phantom 3R Beam Kanal 5 – Farbrad Durch den Schieberegler gesteuerte lineare Farbänderung. Von 128-191 und 192-255 dreht sich das Farbrad gleichmäßig und erzeugt einen so genannten „Regenbogeneffekt“. Geöffnet / Weiß Farbe 1 8-11 Farbe 2 12-15 Farbe 3 16-19...
- Seite 24 Phantom 3R Beam 72-75 Gobo-Shake 17 von langsam nach schnell 76-79 Gobo-Shake 16 von langsam nach schnell 80-83 Gobo-Shake 15 von langsam nach schnell 84-87 Gobo-Shake 14 von langsam nach schnell 88-91 Gobo-Shake 13 von langsam nach schnell 92-95 Gobo-Shake 12 von langsam nach schnell...
-
Seite 25: Kanäle
Phantom 3R Beam 14 Kanäle Kanal 1 – Horizontale Bewegung (Pan) Schieben Sie den Schieberegler nach oben, um den Moving Head horizontal (PAN) zu bewegen. Die schrittweise Einstellung erfolgt über den Schieberegler (0-255, 128 – Mitte). Der Moving Head kann 540° gedreht und bei jeder beliebigen Position angehalten werden. - Seite 26 Phantom 3R Beam 96-99 Farbe 8 + Farbe 9 100-103 Farbe 9 + Farbe 10 104-107 Farbe 10 + Farbe 11 108-111 Farbe 11 + Farbe 12 112-115 Farbe 12 + Farbe 13 116-119 Farbe 13 + Farbe 14 120-127...
- Seite 27 Phantom 3R Beam 13-130 Drehung im Uhrzeigersinn, Prisma-Effekt von langsam nach schnell 131-247 Drehung gegen den Uhrzeigersinn,Prisma-Effekt von langsam nach schnell 248-255 Prisma Kanal 11 - Fokus 0-255 Kontinuierliche Einstellung Kanal 12 - Frost 0-255 Frost-Einstellung , von AUS bis vollständiger Frosteffekt...
-
Seite 28: Wartung
04) Netzkabel müssen unbeschädigt sein und dürfen keine Anzeichen von Materialermüdung aufweisen. Der Phantom 3R Beam ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich seine Ausgabeleistung mit der Zeit erheblich. -
Seite 29: Statisches Goborad + Farbrad
05) Wenn Sie die Ursache des Problems nicht ausfindig machen können, öffnen Sie auf keinen Fall das Gerät, da es Schaden nehmen könnte und die Garantie erlischt. 06) Geben Sie das Gerät an Ihren Showtec-Händler zurück. Keine Reaktion auf DMX-Signale Die Fehlerquellen könnten das DMX-Kabel oder die Anschlussteile, ein defekter Controller oder eine... - Seite 30 Phantom 3R Beam Problem Mögliche Ursache(n) Lösung Ein oder mehrere Das Gerät erhält keinen Strom. Überprüfen Sie, ob das Gerät Geräte eingeschaltet ist und dass die Kabel funktionieren angeschlossen sind. überhaupt nicht Hauptsicherung durchgebrannt. Ersetzen Sie die Sicherung.
-
Seite 31: Technische Daten
Phantom 3R Beam Technische Daten Modell: Showtec Phantom 3R Beam Eingangsspannung: 100-240 V AC, 50/60 Hz Leistungsaufnahme: 255W (bei voller Ausgabeleistung) DMX-Verbindung: 30 Stk. Sicherung: F4AL/250V Abmessungen: 325 x 210 x 420 mm (LxBxH) Gewicht: 12,5k g Bedienung und Programmierung:... -
Seite 32: Abmessungen
Phantom 3R Beam Abmessungen Bestellnummer: 40076... - Seite 33 Phantom 3R Beam Bestellnummer: 40076...
- Seite 34 ©2017 Showtec...
