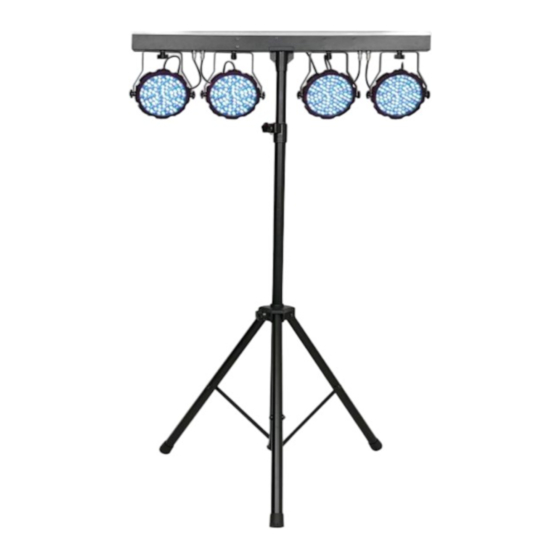

Inhaltszusammenfassung für SHOWTEC 30272
- Seite 1 Compact Lightset MKII ORDERCODE 30272...
- Seite 2 Herzlichen Glückwunsch! Sie haben ein hervorragendes und innovatives Produkt von Showtec erworben. Das Compact Lightset von Showtec sorgt auf jeder Veranstaltung für beste Unterhaltung. Egal ob Sie eine Veranstaltung ohne großen technischen Aufwand oder eine anspruchsvolle DMX-Show planen, dieses Produkt wird Ihnen bei der Umsetzung der gewünschten Effekte helfen.
-
Seite 3: Inhaltsverzeichnis
Showtec Showtec Compact Lightset ™ Anleitung Warnung ....................................2 Sicherheitshinweise ............................... 2 Bestimmungsgemäßer Gebrauch ..........................4 Montage ..................................4 Rückgabe ..................................5 Reklamationen ................................5 Beschreibung des Geräts ..............................6 Leistungsmerkmale ............................... 6 Übersicht ..................................7 Installation ................................... 7 Setup und Betrieb ................................8 Steuerungsmodi ................................ -
Seite 4: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: • Showtec Compact Lightset • Einschließlich Ständer und Tragetasche • IEC-Netzkabel (5m) • Bedienungsanleitung Voraussichtliche Nutzungsdauer von LEDs Die Helligkeit von LEDs lässt mit der Zeit nach. - Seite 5 Schalten Sie das Gerät erst ein, wenn es Zimmertemperatur erreicht hat. Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec- Händler. ...
-
Seite 6: Bestimmungsgemäßer Gebrauch
Bei der ersten Inbetriebnahme kann es zu geringer Rauch- oder Geruchsbildung kommen. Das ist nicht ungewöhnlich und bedeutet nicht unbedingt, dass das Gerät nicht ordnungsgemäß funktioniert. Reparaturen, Wartungen und elektrische Anschlüsse dürfen nur von qualifizierten Technikern durchgeführt bzw. bearbeitet werden. ... -
Seite 7: Rückgabe
Netzanschlüsse Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an. Achten Sie immer darauf, dass die farbigen Kabel an die entsprechenden, richtigen Stellen angeschlossen sind. International Kabel Europa Kabel UK Kabel USA Stift BRAUN GELB/KUPFER PHASE BLAU SCHWARZ SILBER NULL GELB-GRÜN... -
Seite 8: Beschreibung Des Geräts
Beschreibung des Geräts Leistungsmerkmale Das Compact Lightset von Showtec besteht aus Effektstrahlern mit hoher Leistung und hervorragenden Effekten. • Leistungsaufnahme: 100~240VAC 50/60Hz • Stromverbrauch: 51 W@110 V, 52 W@240 V • Stromstärke：0,72A@110 V, 0,35A@240 V • Sicherung: 1,5A/125 V@110 V, 1 A/250 V@240 V •... -
Seite 9: Übersicht
Übersicht Abb. 1 1) Klinkenanschluss für externen Fußschalter (30267), nicht enthalten 4) 3-poliger DMX- Eingang IEC-Eingang + Sicherung 1 A 250 V 5) 3-poliger DMX-Ausgang 3) LED-Display und Menü-Tasten 6) IEC-Ausgang Installation Entfernen Sie alle Verpackungsmaterialien. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. -
Seite 10: Setup Und Betrieb
Setup und Betrieb Versichern Sie sich immer, dass das Gerät für die örtliche Netzspannung geeignet ist (siehe Technische Daten), bevor Sie es an das Stromnetz anschließen. Ein für 120V ausgelegtes Gerät darf nicht an eine Netzspannung von 230 V angeschlossen werden und umgekehrt. Entfernen Sie alle Verpackungsmaterialien. -
Seite 11: Mehrere Compact Lightsets (Dmx-Steuerung)
Mehrere Compact Lightsets (DMX-Steuerung) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie dabei mindestens 1 Meter Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 2. Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141). Verbinden Sie die Compact Lightsets und andere Geräte mit einem 3-poligen XLR-Kabel. Verbinden Sie die Geräte so wie in (Abb. -
Seite 12: Verbinden Der Geräte
Verbinden der Geräte Wenn Sie Licht-Shows mit einem oder mehreren Geräten mit einem DMX-512-Controller steuern oder synchronisierte Shows mit zwei oder mehren Geräten im Master/Slave-Betriebsmodus abspielen wollen, müssen Sie eine serielle Datenübertragungsleitung verwenden. Die Gesamtanzahl der von allen Geräten benötigten Kanäle legt die Zahl der Geräte fest, die die Datenübertragungsleitung unterstützen kann. Wichtig: Die mit einer seriellen Datenübertragungsleitung verbundenen Geräte müssen in Reihe geschaltet sein. -
Seite 13: Bedienfeld
Das Compact Lightset kann im Kontrollmodus mit einem Controller gesteuert oder im selbständigen Modus (Stand-alone) ohne Controller betrieben werden. Bedienfeld Abb. 4 A. LCD-Display D. Up-Taste B. MODE-Taste E. Down-Taste C. SETUP-Taste Steuermodus Den Geräten werden individuelle Adressen von an einer Datenübertragungsleitung zugewiesen und sie werden mit einem Controller verbunden. -
Seite 14: Menü-Übersicht
Menü-Übersicht 1. Auto-Programm 2. DMX-Adresse 3. Slave 4. Musiktaktung 5. Statische Farben 6. Voreingestellte Programme... -
Seite 15: Hauptmenü-Optionen
Hauptmenü-Optionen Auto-Modus DMX-Adresse Slave Musiktaktung Farbe Voreingestellte Programme 1. Auto-Programm 1) Drücken Sie die MODE-Taste an dem Gerät, bis das Display anzeigt. 2) In diesem Menü können Sie den Auto-Modus des Compact Lightsets einstellen. 3) Drücken Sie Setup, um das AUTO-Menü zu aktivieren. Sie können 2 verschiedene Untermenüs auswählen. -
Seite 16: Slave-Modus
3. Slave-Modus Wenn auf dem Display: angezeigt wird, befinde sich das Gerät im Slave-Modus. Es reagiert nun wie das Master-Gerät. 4. Musikgetakteter Modus 1) Drücken Sie die MODE-Taste an dem Gerät, bis das Display anzeigt. Wenn Sie nun Musik abspielen, reagiert das Compact Lightset auf ihren Rhythmus. Sie können die Empfindlichkeit von gering bis hoch einstellen (SU.00 - SU.31). -
Seite 17: Funktionen Des Fußschalters (Fußschalter 30267, Nicht Enthalten!)
6. Voreingestellte Programme Rot-Grün Grün Grün-Blau Blau Rot-Blau Rot-Grün-Blau Blitzfrequenz von 00-99 4) Wenn Sie auswählen, können Sie mit der ENTER-Taste zwischen den voreingestellten Programm-Menüs hin- und her schalten. 5) Sie können 2 verschiedene Untermenüs auswählen. Programmabspielgeschwindigkeit von 01-99 und FL Blitzfrequenz von 00-99 Verwenden Sie die ENTER-Taste, um durch das Menü... -
Seite 18: Dmx-Kanäle
DMX-Kanäle 3 Kanäle Kanal 1 – Rot 0-255 Schrittweise Roteinstellung von 0 – 100 % Kanal 2 - Grün 0-255 Schrittweise Grüneinstellung von 0 – 100 % Kanal 3 - Blau 0-255 Schrittweise Blaueinstellung von 0 – 100 % 4 Kanäle Kanal 1 –... -
Seite 19: Kanäle
14 Kanäle Kanal 1 – Rot 0-255 Schrittweise Roteinstellung von 0 – 100 % Kanal 2 - Grün 0-255 Schrittweise Grüneinstellung von 0 – 100 % Kanal 3 - Blau 0-255 Schrittweise Blaueinstellung von 0 – 100 % Kanal 4 – Rot 0-255 Schrittweise Roteinstellung von 0 –... -
Seite 20: Kanäle
2 Kanäle Kanal 1 - Farben / Programme Keine Funktion 10-19 20-29 Gelb 30-39 Grün 40-49 Zyan 50-59 Blau 60-69 Lila 70-79 Weiß 80-89 Programm 01 90-99 Programm 02 100-109 Programm 03 110-119 Programm 04 120-129 Programm 05 130-139 Programm 06 140-149 Programm 07 150-159... -
Seite 21: Kanäle
15 Kanäle Kanal 1 - Steuerungs-/Betriebsmodus RGB-Modus für CH2-15 10-249 Auto-Programm 250-255 Musiktaktung Kanal 2 – Masterdimmer 0-255 Schrittweise Einstellung Lichtintensität von 0 – -100 % Kanal 3 – Shutter / Stroboskop (Dimmer muss geöffnet sein Keine Funktion 10-255 Stroboskopeffekt, von langsam nach schnell (0-20 Blitze/Sek.) Kanal 4 –... -
Seite 22: Kanäle
7 Kanäle Kanal 1 – Rot 0-255 Schrittweise Roteinstellung von 0 – 100 % Kanal 2 – Grün 0-255 Schrittweise Grüneinstellung von 0 – 100 % Kanal 3 – Blau 0-255 Schrittweise Blaueinstellung von 0 – 100 % Kanal 4 - Farben / Programme Keine Funktion 10-19 20-29... -
Seite 23: Wartung
Wartung Das Compact Lightset von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich seine Leistung mit der Zeit erheblich. Trennen Sie das Gerät vom Netz und wischen Sie es mit einem feuchten Tuch ab. Tauchen Sie das Gerät niemals in eine Flüssigkeit. - Seite 24 Problem Mögliche Ursache(n) Lösung Das Gerät erhält keinen Strom. • Überprüfen Sie, ob das Gerät eingeschaltet Ein oder mehrere ist und dass die Kabel angeschlossen sind. Geräte sind völlig Hauptsicherung durchgebrannt. • Ersetzen Sie die Sicherung. tot. Die Geräte Der Controller ist nicht •...
-
Seite 25: Technische Daten
Technische Daten Modell: Showtec Compact Lightset Das Set enthält: 4 flache LED-Parabolscheinwerfer, 1 Ständer und Tasche, 1 T-Halterung mit integriertem Controller Tasche Gewicht: 2,16 kg Ständer Max. Höhe: 2,67 m Min. Höhe: 1,56 m Gewicht: 3,56 kg Chase Controller + 4 flache Parabolscheinwerfer...
