- Seite 1 HANDBUCH DEUTSCH Shooter 360 Bestellnummer: 46001 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
Shooter 360 Inhaltsverzeichnis Warnung ....................................2 Sicherheitshinweise ............................... 2 Bestimmungsgemäßer Gebrauch ..........................4 Montage ..................................4 Netzanschlüsse ................................5 Rückgabe ..................................6 Reklamationen ................................6 Beschreibung des Geräts ..............................7 Vorderseite ..................................7 Rückseite ..................................8 Installation ................................... 8 Setup und Betrieb ................................8 Steuerungsmodi ................................ -
Seite 3: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: Showtec Shooter 360 IEC-Netzkabel (1,5 m) 1 Halterung und 2 Schrauben für die Traversenmontage ... - Seite 4 Shooter 360 Versichern Sie sich vor der ersten Inbetriebnahme, dass das Produkt keine Transportschäden erlitten hat. Falls es beschädigt ist, setzen Sie sich bitte mit dem Verkäufer in Verbindung und verwenden Sie es nicht. Um den einwandfreien Zustand und die sichere Handhabung zu gewährleisten, müssen die Sicherheitshinweise und Warnungen in dieser Anleitung unbedingt beachtet werden.
-
Seite 5: Bestimmungsgemäßer Gebrauch
• Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler. • Nur für die Verwendung durch Erwachsene geeignet. Das Gerät muss außerhalb der Reichweite von Kindern installiert werden. -
Seite 6: Netzanschlüsse
Shooter 360 Der Shooter kann auf dem Boden einer flachen Bühne positioniert werden oder mit einer Schelle an einem Traversenrahmen befestigt werden. Die unsachgemäße Installation des Produkts kann zu schweren Verletzungen und/oder Sachschäden führen! Netzanschlüsse Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an. -
Seite 7: Rückgabe
Shooter 360 Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. Highlite nimmt die zurückgesendeten Waren nicht entgegen und übernimmt auch keinerlei Haftung. -
Seite 8: Beschreibung Des Geräts

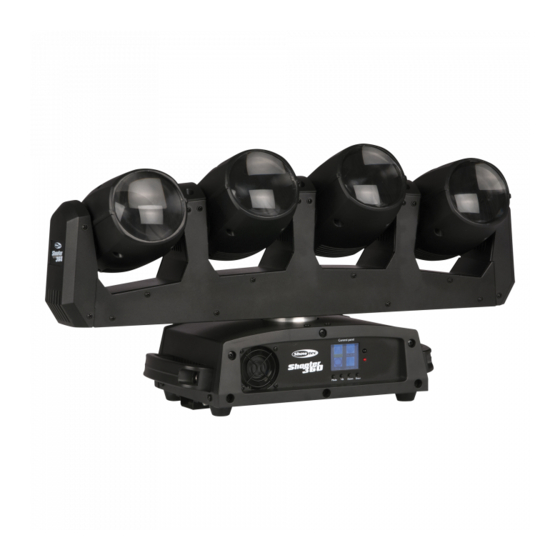

Shooter 360 Beschreibung des Geräts Funktionen Der Shooter 360von Showtec ist ein Effektstrahler mit hoher Leistung und hervorragenden Effekten. • Eingangsspannung: 100-240V AC, 60/50Hz • Leistungsaufnahme: 177W • Lichtquelle: 4 x 12W LED, RGBW • Farbbereich: 16,7 Millionen Additivfarben • Strahlungswinkel: 5°... -
Seite 9: Rückseite
10) Erde Installation Entfernen Sie alle Verpackungsmaterialien von Ihrem Shooter 360. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie alle Kabel an. Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte korrekt angebracht und angeschlossen sind. -
Seite 10: Steuerungsmodi
Shooter 360 Steuerungsmodi Es gibt 4 Modi: • Automodus • Musiktaktung • Master/Slave • DMX-512 (17CH, 33CH) Ein Shooter (Auto) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5 m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. -
Seite 11: Mehrere Shooters (Dmx-Steuerung)
Shooter 360 Mehrere Shooters (DMX-Steuerung) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5 m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141). 03) Verbinden Sie die Shooters und andere Geräte mit einem 3-poligen XLR-Kabel. -
Seite 12: Verbinden Der Geräte
Shooter 360 Verbinden der Geräte Wenn Sie Licht-Shows mit einem oder mehreren Geräten mit einem DMX-512-Controller steuern oder synchronisierte Shows mit zwei oder mehren Geräten im Master/Slave-Betriebsmodus abspielen wollen, müssen Sie eine serielle Datenübertragungsleitung verwenden. Die Gesamtanzahl der von allen Geräten benötigten Kanäle legt die Zahl der Geräte fest, die die Datenübertragungsleitung unterstützen kann. -
Seite 13: Bedienfeld
Shooter 360 Der Shooter 360 kann im Kontrollmodus mit einem Controller gesteuert oder im selbstständigen Modus ohne Controller betrieben werden. Bedienfeld A) LCD-Display MODE-Taste C) UP-Taste D) DOWN-Taste ENTER-Taste Abb. 05 Kontrollmodus Den Geräten werden individuelle Adressen an einer Datenübertragungsleitung zugewiesen, die mit einem Controller verbunden ist. -
Seite 14: Menü-Übersicht
Shooter 360 Menü-Übersicht Bestellnummer: 46001... -
Seite 15: Hauptmenü-Optionen
Audioempfindlichkeit / Pan / Tilt / Pan-Umkehrung / Tilt-Umkehrung / Display / Invertiertes Display / Dimmerkurve + Geschwindigkeit Systeminformationen 1. DMX-Adresszuweisung In diesem Menü können Sie die DMX-Adresse Ihres Shooter 360 einstellen. 01) Drücken Sie die MODE-Taste, bis das Display anzeigt. 02) Drücken Sie ENTER, um das Menü zu öffnen. -
Seite 16: Dmx-512-Modus
Shooter 360 2.1. DMX-512-Modus 01) Drücken Sie UP/DOWN, bis das Display Folgendes anzeigt: 02) Drücken Sie ENTER, um das Menü zu öffnen. 03) Wählen Sie mit UP/DOWN einen der folgenden 2 Kanalmodi aus: 17 Kanäle oder 33 Kanäle 04) Drücken Sie ENTER, um die Auswahl zu bestätigen. -
Seite 17: Master/Slave-Modus
Shooter 360 2.4. Master/Slave-Modus 01) Drücken Sie UP/DOWN, bis das Display Folgendes anzeigt: 02) Drücken Sie ENTER, um den Modus zu aktivieren. 03) Wenn Sie das Gerät im Slave-Modus betreiben, legen Sie mit UP/DOWN fest, ob es das erste, zweite, dritte oder vierte Slave-Gerät ist. -
Seite 18: Pan/Tilt-Umkehrung
Shooter 360 3.2. Pan/Tilt-Umkehrung 01) Drücken Sie UP/DOWN, um die Pan- oder Tilt-Umkehrung auszuwählen. 02) Drücken Sie ENTER, um das Menü zu öffnen. 03) Wählen Sie mit UP/DOWN „ON“ oder „OFF“ aus und drücken Sie ENTER, um die Auswahl zu bestätigen. -
Seite 19: Systeminformationen
In diesem Menü können Sie die aktuellen Parameter Ihres Shooters 360 einstellen. 01) Drücken Sie die MODE-Taste, bis das Display anzeigt. 02) Drücken Sie ENTER, um das Menü zu öffnen. Auf dem Display erscheint nun: 03) Sie können nun die folgenden Informationen über den Shooter 360 ansehen: Aktuelle Softwareversion ... - Seite 20 Shooter 360 Kanal 8 – Head 4 - Vertikale Bewegung (Tilt) Schieben Sie den Schieberegler nach oben, um den Moving Head senkrecht (TILT) zu bewegen. Die schrittweise Einstellung erfolgt über den Schieberegler (0-255, 128 – Mitte). Der Moving Head kann 270° gedreht und bei jeder beliebigen Position angehalten werden.
- Seite 21 Shooter 360 208-229 Farbwechsel gegen den Uhrzeigersinn, von schnell nach langsam 230-234 Keine Funktion 235-249 Farbfluss von schnell nach langsam 250-255 Musiktaktung Kanal 12 – Heads Dimmer muss geöffnet sein Head # 1 Head # 2 Head # 3 Head # 4...
- Seite 22 Shooter 360 111-115 Programm 20 116-120 Programm 21 121-125 Programm 22 126-130 Programm 23 131-135 Programm 24 136-140 Programm 25 141-145 Programm 26 146-150 Programm 27 151-155 Programm 28 156-160 Programm 29 161-165 Programm 30 166-170 Programm 31 171-175 Programm 32...
- Seite 23 Shooter 360 230-244 Stroboskop EIN, von schnell nach langsam 245-255 Shutter geöffnet Kanal 17 – Funktionen Dimmer muss geöffnet sein. Die Einstellungen werden erst nach 10 Sekunden bemerkbar. Keine Funktion 10-14 Tilt-Blackout 15-19 Tilt-Blackout abbrechen 20-24 Unabhängige Makros (Abbrechen der Makros 25-54) 25-29 M-2 (1.
-
Seite 24: Kanäle
Shooter 360 33 Kanäle Kanal 1 – Horizontale Bewegung (Pan) Schieben Sie den Schieberegler nach oben, um den Moving Head horizontal (PAN) zu bewegen. Die schrittweise Einstellung erfolgt über den Schieberegler (0-255, 128 – Mitte). Der Moving Head kann 540° gedreht und bei jeder beliebigen Position angehalten werden. - Seite 25 Shooter 360 200-207 Programm 20 208-215 Programm 21 216-223 Programm 22 224-231 Programm 23 232-239 Programm 24 240-247 Kanal 25 - alle Programme 248-255 Musiktaktung Kanal 10 – Geschwindigkeit voreingestellte Tilt-Programme 0-255 Schrittweise Programmgeschwindigkeit, von schnell nach langsam Kanal 11 – Head 1 Rot Dimmer muss geöffnet sein...
- Seite 26 Shooter 360 Kanal 27 – Farben Dimmer muss geöffnet sein Alle Farben 100% 8-15 Farbe 1 16-23 Farbe 2 24-31 Farbe 3 32-39 Farbe 4 40-47 Farbe 5 48-55 Farbe 6 56-63 Farbe 7 64-71 Farbe 8 72-79 Farbe 9...
- Seite 27 Shooter 360 Kanal 29 – Stroboskop Dimmer muss geöffnet sein 0-15 Keine Funktion 16-20 Programm 1 21-25 Programm 2 26-30 Programm 3 31-35 Programm 4 36-40 Programm 5 41-45 Programm 6 46-50 Programm 7 51-55 Programm 8 56-60 Programm 9...
- Seite 28 Shooter 360 Kanal 31 - Lichtintensität (Dimmer) 0-255 Von dunkel bis maximale Helligkeit Kanal 32 – Shutter Dimmer muss geöffnet sein 0-19 Shutter geschlossen 20-24 Shutter geöffnet 25-64 Shutter geschlossen/geöffnet, von schnell nach langsam 65-69 Shutter geöffnet 70-84 Shutter ausblenden, von schnell nach langsam 85-89 Shutter geöffnet...
-
Seite 29: Wartung
04) Netzkabel müssen unbeschädigt sein und dürfen keine Anzeichen von Materialermüdung aufweisen. Der Shooter 360 von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich seine Ausgabeleistung mit der Zeit erheblich. -
Seite 30: Fehlersuche
01) Stromversorgung. Überprüfen Sie, ob das Gerät an eine geeignete Stromversorgung angeschlossen ist. 02) Die LEDs. Geben Sie das Gerät an Ihren Showtec-Händler zurück. 03) Die Sicherung. Ersetzen Sie die Sicherung. Siehe Seite 28 für nähere Informationen zum Auswechseln der Sicherung. - Seite 31 Shooter 360 Problem Mögliche Ursache(n) Lösung Einer oder ● Überprüfen Sie, ob das Gerät mehrere Das Gerät erhält keinen Strom. eingeschaltet ist und dass die Kabel Scheinwerfer angeschlossen sind. funktionieren Hauptsicherung durchgebrannt. ● Ersetzen Sie die Sicherung. überhaupt nicht Der Controller ist nicht Die Geräte starten...
-
Seite 32: Technische Daten
Shooter 360 Technische Daten Modell: Showtec Shooter 360 Eingangsspannung: 100-240 VAC, 60/50Hz Leistungsaufnahme: 177W (bei voller Ausgabeleistung) DMX-Verbindung: 30 Stk. Sicherung: F5AL/250V Abmessungen: 550 x 180 x 300 mm (LxBxH) Gewicht: 9,3 kg Bedienung und Programmierung: Signal Pin OUT: Pin 1 (Erde), Pin 2 (-), Pin 3 (+) DMX-Modus: 17, 33 Kanäle... -
Seite 33: Abmessungen
Shooter 360 Abmessungen Bestellnummer: 46001... -
Seite 34: Notizen
Shooter 360 Notizen Bestellnummer: 46001... - Seite 35 Shooter 360 Bestellnummer: 46001...
