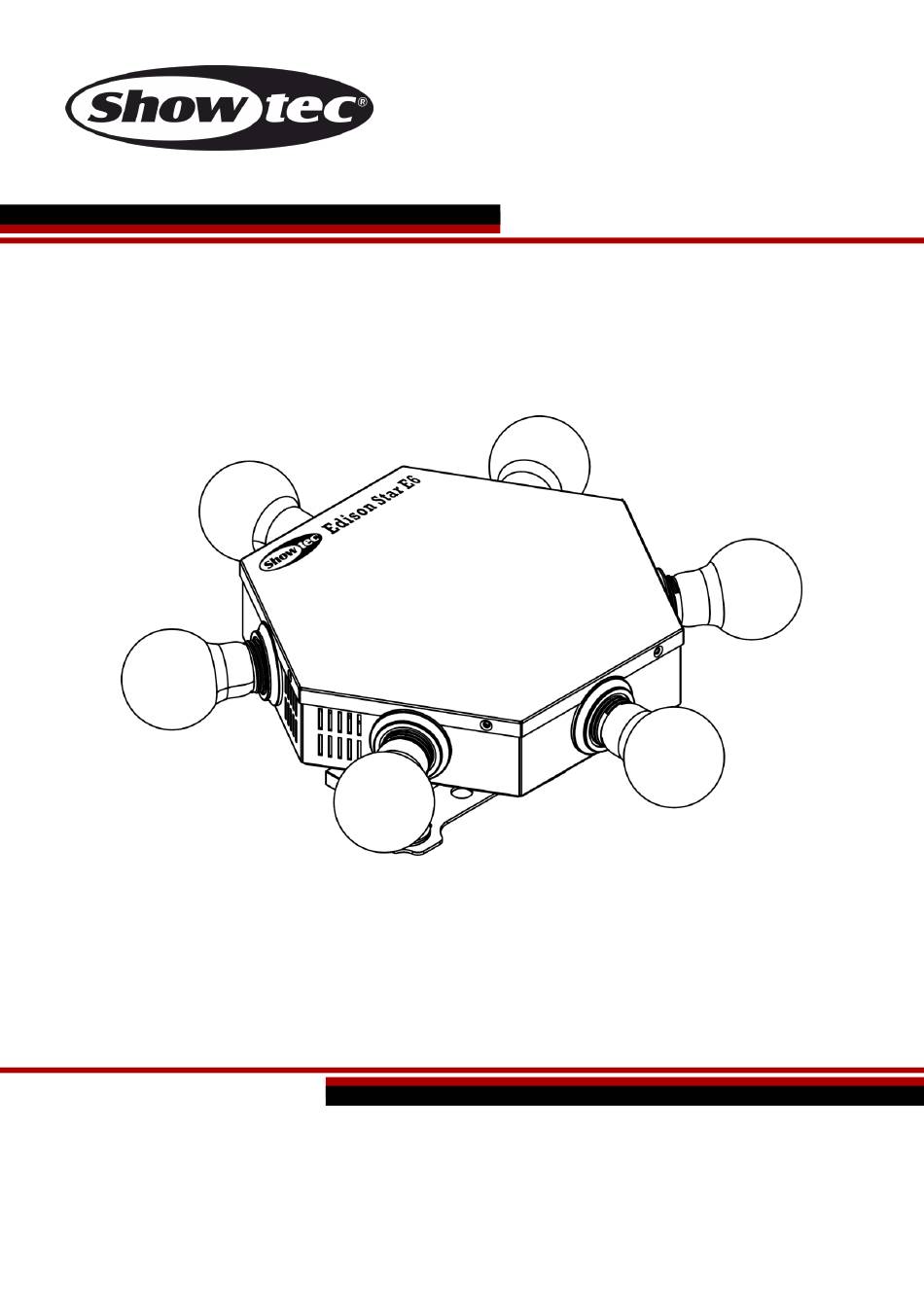

- Seite 1 BENUTZERHANDBUCH DEUTSCH Edison Star E6 Bestellnummer: 30748 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
Edison Star E6 Inhaltsverzeichnis Warnung ....................................2 Sicherheitshinweise ............................... 2 Bestimmungsgemäßer Gebrauch ..........................4 Montage ..................................4 Rückgabe ..................................6 Reklamationen ................................6 Beschreibung des Geräts ..............................7 Vorderseite ..................................7 Zurück ....................................8 Installation ................................... 8 Einrichtung und Betrieb ..............................9 Installation der Lampe .............................. -
Seite 3: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: ● Showtec Edison Star E6 ● Pro Power Netzkabel (1,3 m) ● Bedienungsanleitung Sicherheitshinweise Alle Personen, die dieses Gerät installieren, bedienen und warten, müssen:... - Seite 4 ● Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler. ● Nur für die Verwendung durch Erwachsene geeignet. Das Gerät muss außerhalb der Reichweite von Kindern installiert werden.
-
Seite 5: Bestimmungsgemäßer Gebrauch
Edison Star E6 ● Reparaturen, Wartungen und elektrische Anschlüsse dürfen nur von qualifizierten Technikern durchgeführt bzw. bearbeitet werden. ● GARANTIE: Ein Jahr ab Kaufdatum. Bestimmungsgemäßer Gebrauch ● Dieses Gerät ist nicht für den Dauerbetrieb geeignet. Die Einhaltung regelmäßiger Betriebspausen erhöht die Lebensdauer des Geräts. - Seite 6 Edison Star E6 Der Edison kann mit Schnellverschlüssen und einer Schelle an einem beliebigen Traversenrahmen befestigt werden. Die unsachgemäße Installation des Produkts kann zu schweren Verletzungen und/oder Sachschäden führen! Netzanschlüsse Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an.
-
Seite 7: Rückgabe
Edison Star E6 Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. -
Seite 8: Beschreibung Des Geräts
Edison Star E6 Beschreibung des Geräts Funktionen Der Edison Star E6 ist ein Effektstrahler mit hoher Leistung. ● Eingangsspannung: 230 V AC, 50 Hz ● Leistungsaufnahme: 130 W ● Lichtquelle: 6x LED-Lampen (nicht im Lieferumfang enthalten); ausschließlich dimmbare LED-Lampen verwenden. -
Seite 9: Zurück
15) Pro Power Netzeingang (Blau), 230 V Installation Entfernen Sie alle Verpackungsmaterialien von Ihrem Edison Star E6. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie alle Kabel an. Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte korrekt angebracht und angeschlossen sind. -
Seite 10: Einrichtung Und Betrieb
Netzspannung von 230 V angeschlossen werden und umgekehrt. Schließen Sie das Gerät an das Stromnetz an. Installation der Lampe Sie können den Edison Star E6 von Showtec mit folgenden LED-Lampen verwenden: 83260 – LED Filament Lampe E27 (4 W) 83275 –... -
Seite 11: Steuerungsmodi
Edison Star E6 Steuerungsmodi Es gibt 5 Modi: ● Auto ● Manuell ● Musiktaktung ● Master/Slave ● DMX-512 (1CH, 6CH) Ein Edison (Auto und manuell) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5 m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. -
Seite 12: Mehrere Edisons (Dmx-Steuerung)
Edison Star E6 Mehrere Edisons (DMX-Steuerung) 01) Befestigen Sie den Scheinwerfer an einem stabilen Traversenrahmen oder stellen Sie ihn auf eine ebene Fläche. Lassen Sie mindestens 0,5 m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140/70141). -
Seite 13: Verbinden Der Geräte
Edison Star E6 Verbinden der Geräte Wenn Sie Licht-Shows mit einem oder mehreren Geräten mit einem DMX-512-Controller steuern oder synchronisierte Shows mit zwei oder mehreren Geräten im Master/Slave-Betriebsmodus abspielen wollen, müssen Sie eine serielle Datenübertragungsleitung verwenden. Die Gesamtanzahl der von allen Geräten benötigten Kanäle legt die Zahl der Geräte fest, die die Datenübertragungsleitung unterstützen kann. -
Seite 14: Bedienfeld
Edison Star E6 Der Edison Star E6 kann im Kontrollmodus mit einem Controller gesteuert oder im selbstständigen Modus ohne Controller betrieben werden. Bedienfeld A) LCD-Display MENU-Taste C) UP-Taste D) DOWN-Taste ENTER-Taste Abb. 06 Kontrollmodus Den Geräten werden individuelle Adressen an einer Datenübertragungsleitung zugewiesen, die mit einem Controller verbunden ist. -
Seite 15: Menü-Übersicht
Edison Star E6 Drücken Sie die MENU-, UP-, DOWN- oder ENTER-Taste, um das Display zu aktivieren. Das Display wird nun wieder aktiviert. Menü-Übersicht Hauptmenü-Optionen Beim Hochfahren zeigt das Gerät die aktuelle Softwareversion an Nach 10 Sekunden wird auf dem Display das Hauptmenü angezeigt. -
Seite 16: Dmx-Modus
Edison Star E6 04) Drücken Sie ENTER, um das gewünschte Menü zu öffnen. 1.1. DMX-Modus In diesem Menü können Sie den gewünschten Kanal-Modus auswählen und den Edison mit einem DMX- Controller ansteuern. 01) Wählen Sie mit UP/DOWN einen der folgenden 2 Kanalmodi aus: 1 Kanäle... -
Seite 17: Dmx Fail
Edison Star E6 3. DMX Fail In diesem Menü können Sie festlegen, wie das Gerät im Fall eines DMX-Signalfehlers reagieren soll. 01) Drücken Sie im Hauptmenü wiederholt auf MENU, bis auf dem Display angezeigt wird. 02) Drücken Sie ENTER, um das Menü zu öffnen. -
Seite 18: Wartung
04) Netzkabel müssen unbeschädigt sein und dürfen keine Anzeichen von Materialermüdung aufweisen. Der Edison Star E6 ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich seine Ausgabeleistung mit der Zeit erheblich. -
Seite 19: Fehlersuche
05) Wenn Sie die Ursache des Problems nicht ausfindig machen können, öffnen Sie auf keinen Fall das Gerät, da es Schaden nehmen könnte und die Garantie erlischt. 06) Geben Sie das Gerät an Ihren Showtec-Händler zurück. Keine Reaktion auf DMX-Signale Die Fehlerquellen könnten das DMX-Kabel oder die Anschlussteile, ein defekter Controller oder eine... - Seite 20 Edison Star E6 Problem Mögliche Ursache(n) Lösung Einer oder mehrere Das Gerät erhält keinen Strom. ● Überprüfen Sie, ob das Gerät Scheinwerfer eingeschaltet ist und dass die Kabel funktionieren angeschlossen sind. überhaupt nicht. Hauptsicherung durchgebrannt. ● Ersetzen Sie die Sicherung.
-
Seite 21: Technische Daten
Edison Star E6 Technische Daten Modell: Showtec Edison Star E6 Eingangsspannung: 230 V AC, 50 Hz Leistungsaufnahme: 130 W Sicherung: T2AL/250 V Abmessungen: 276 x 270 x 141 mm (LxBxH) Gewicht: 2,3 kg Elektromechanische Effekte: Lichtquelle: 6x LED-Lampen (nicht im Lieferumfang enthalten) Verwenden Sie ausschließlich dimmbare LED-... -
Seite 22: Abmessungen
Edison Star E6 Abmessungen Bestellnummer: 30748... -
Seite 23: Notizen
Edison Star E6 Notizen Bestellnummer: 30748... - Seite 24 Edison Star E6 Bestellnummer: 30748...
- Seite 25 ©2019 Showtec...
