Der maximale Abstand zwischen dem Kupferband oder dem Schirmgeflecht des Kabels
und dem Kabelschuh oder dem Leiter (je nachdem, welcher Abstand geringer ist) beträgt
10 mm.
Entfernen Sie den Kabelschirm noch nicht vollständig, und schneiden Sie nicht den
Geflechtschirm des Kabels durch!

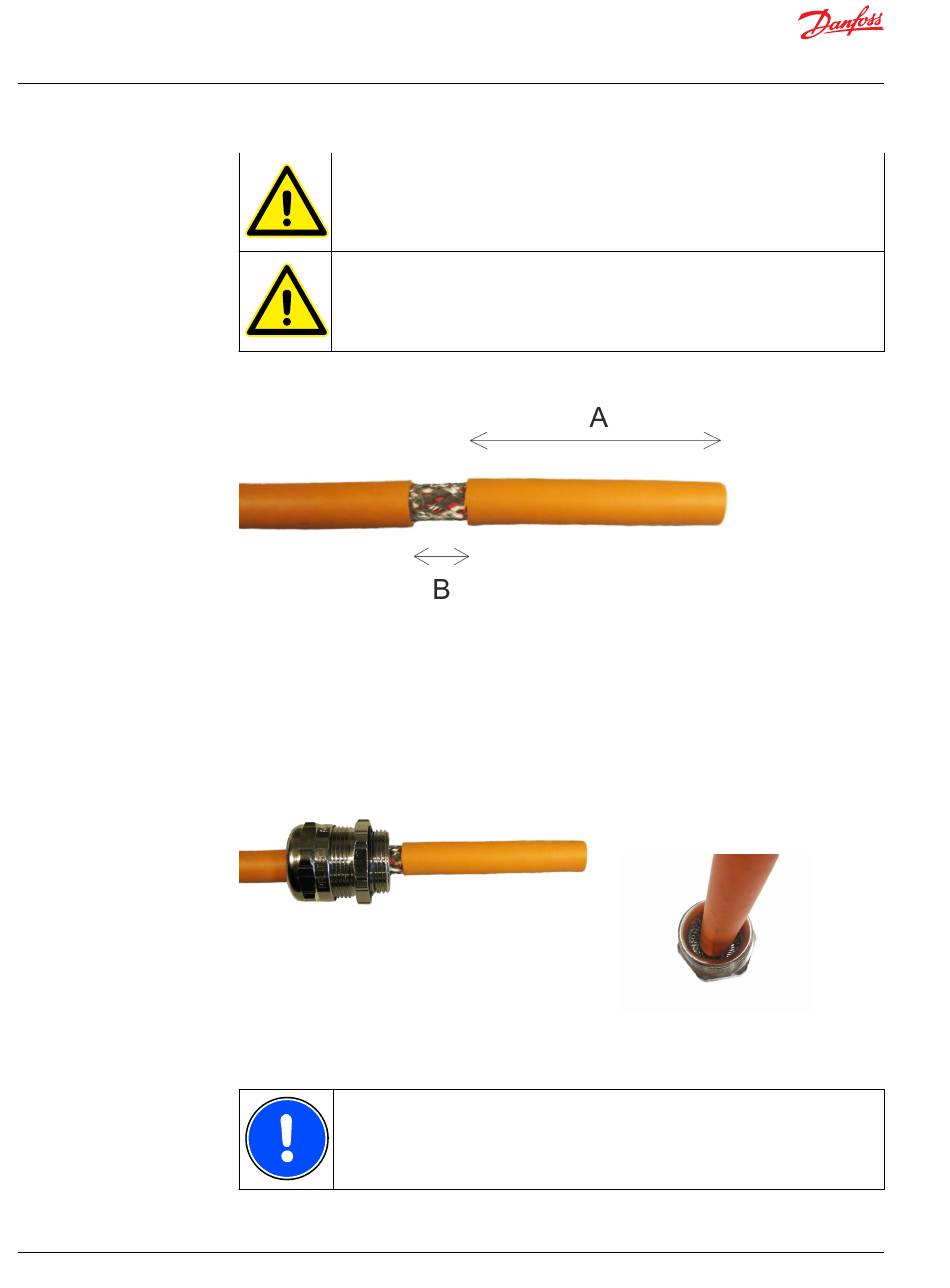

Kabelschirm auf Länge zuschneiden
3. Schieben Sie das Kabel mit leicht drehenden Bewegungen in die Kabelverschraubung. Dadurch kann
das Kabel leichter in die Feder innerhalb der Kabelverschraubung gelangen. Schieben Sie die
Kabelverschraubung gegen den Schirm des Kabels, wie in der nachfolgenden Abbildung dargestellt.
Kabel in die Verschraubungsbaugruppe
4. Wenn die Kabelverschraubung montiert ist, entfernen Sie das Schirmstück mit Länge A und
schneiden Sie den Geflechtschirm (Abdeckung) 10 mm (Abstand C) vom unteren Ende der
Verschraubung, wie in der Abbildung dargestellt.
Stellen Sie sicher, dass die Feder der Kabelverschraubung am Kabelschirm (der mit
Kupferband geschützt ist) anliegt, bevor Sie den Geflechtschirm abschneiden.
BC265857000807de-000201
