Benutzerhandbuch
EM-PMI540-T3000
Installation
©
Danfoss | Juli 2021

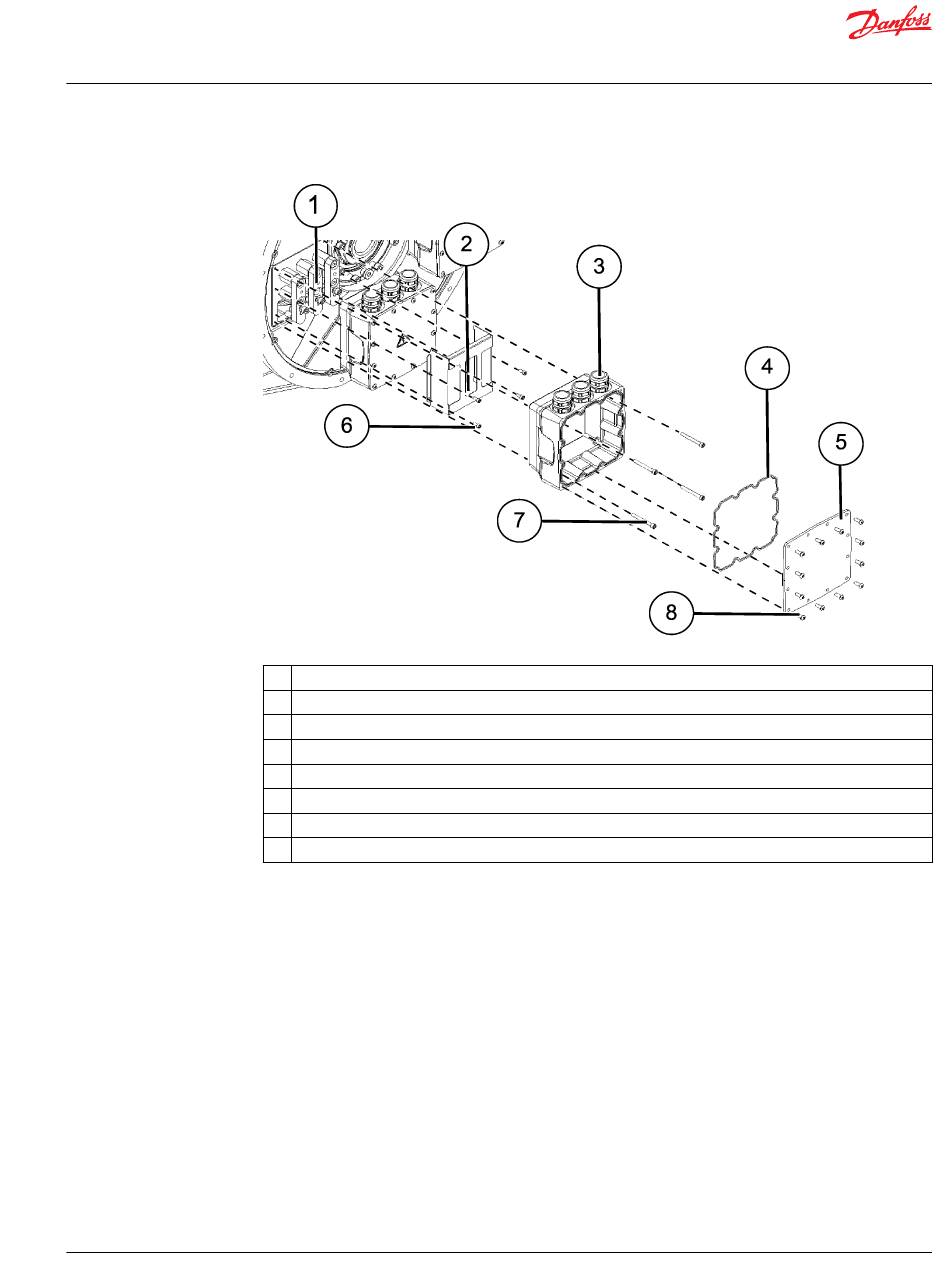

Konstruktion der Hochspannungsverteilungsbaugruppe
1
Phasenanschlusspunkte (L1, L2, L3)
2
Isolierungsplatte
3
Verteilerbox einschließlich Dichtung und Kabelverschraubungen
4
Dichtung der Abdeckplatte der Verteilerbox
5
Abdeckplatte der Verteilerbox
6
Montageschrauben Isolierungsplatte (4 Stk.)
7
Montageschrauben (4 Stk.) für Verteilerbox
8
Montageschrauben (12 Stk.) für die Abdeckung
Die Position(en) der Verteilerbox(en) der elektrischen Maschine sind vorgegeben; die Verteilerboxen
können nicht gedreht oder untereinander ausgetauscht werden.
Anschlussplan
Die elektrischen Maschinen sind für eine Stromversorgung und Steuerung durch dreiphasigen
Wechselstrom vorgesehen, den ein oder mehrere Wechselrichter bereitstellen. Die elektrische Maschine
ist nicht für den direkten Netzanschluss geeignet.
Die Anzahl der Wechselrichter hängt vom Nennstrom der elektrischen Maschine und des
Frequenzumrichters ab.
Die nachfolgende Abbildung zeigt das elektrische Anschlussdiagramm der Wechselrichter für eine
elektrische Maschine mit Option DUAL (zwei Verteilerboxen, die jeweils ein dreiphasiges System
enthalten).
BC265857000807de-000201 | 35
