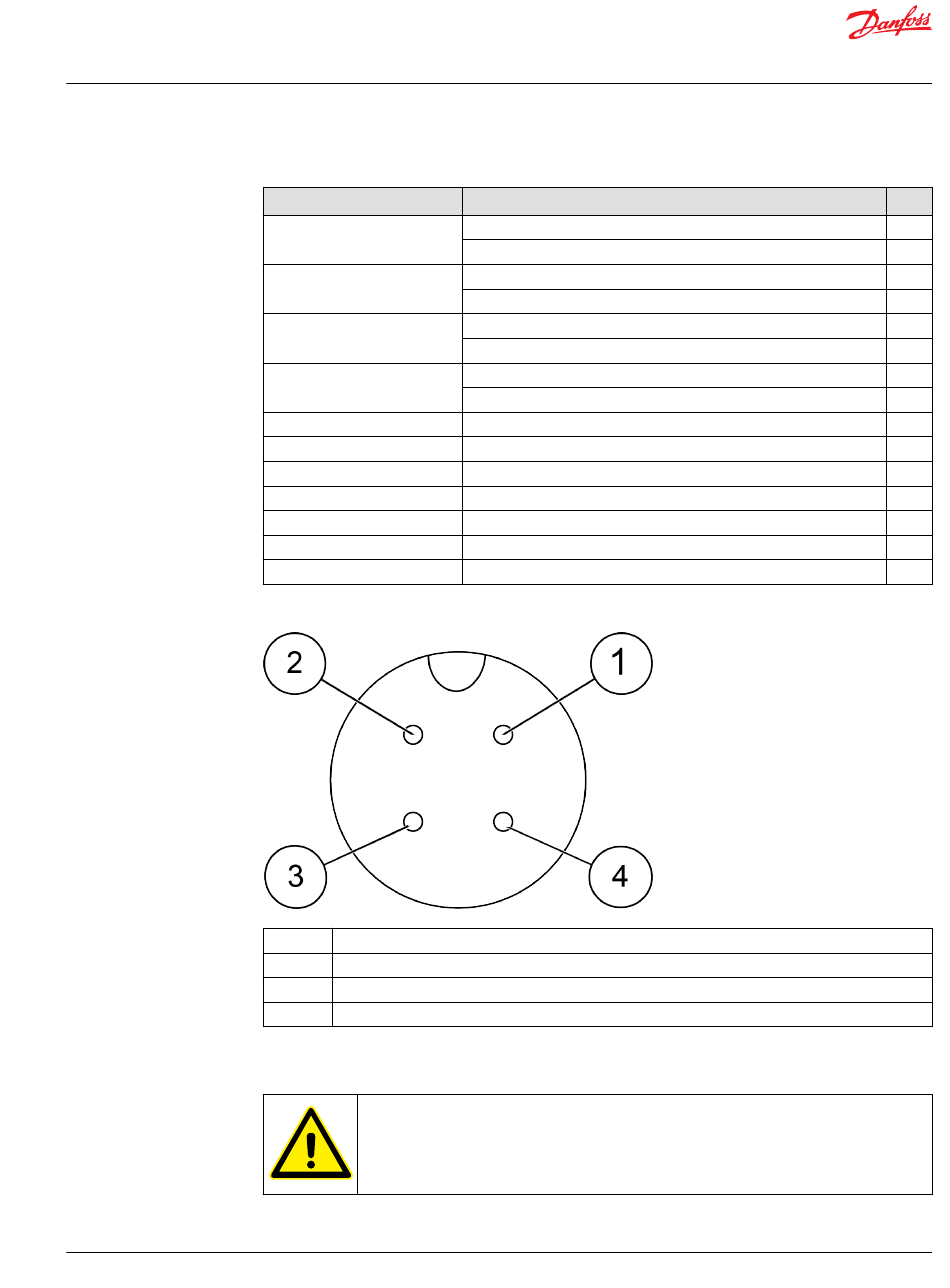

Pol-Konfiguration des Steckers Deutsch HD34-24-47PE (Fortsetzung)
Messung
Temperatur 9
Temperatur 10
Temperatur 11
Temperatur 12
Resolver COS_N
Resolver COS_P
Resolver SIN_N
Resolver SIN_P
Resolver EXCN
Resolver EXCP
Resolver-Schirmgeflecht
Stecker für Lagertemperaturmessung
1
PT100 Pol
2
PT100 Pol
3
PT100 Erdanschluss-Pol
4
PT100 Erdanschluss-Pol
Erdanschlüsse
Erden Sie die elektrische Maschine am Gehäuse, um die ordnungsgemäße und sichere
Funktion sicherzustellen.
Beschreibung
Temperatur 9, PT100 (P), Wicklungen, Option TEMP4
Temperatur 9, PT100 (N), Wicklungen, Option TEMP4
Temperatur 10, PT100 (P), Wicklungen, Option TEMP4
Temperatur 10, PT100 (N), Wicklungen, Option TEMP4
Temperatur 11, PT100 (P), Wicklungen, Option TEMP4
Temperatur 11, PT100 (N), Wicklungen, Option TEMP4
Temperatur 12, PT100 (P), Wicklungen, Option TEMP4
Temperatur 12, PT100 (N), Wicklungen, Option TEMP4
Resolver, RES_COS_N, integriert, berührungslos
Resolver, RES_COS_P, integriert, berührungslos
Resolver, RES_SIN_N , integriert, berührungslos
Resolver, RES_SIN_P, integriert, berührungslos
Resolver, EXCN, integriert, berührungslos
Resolver, EXCP, integriert, berührungslos
Resolver, SHIELD/GROUND, integriert, berührungslos
POL
40
26
41
13
39
38
25
12
35
20
36
21
22
10
34
