4.3

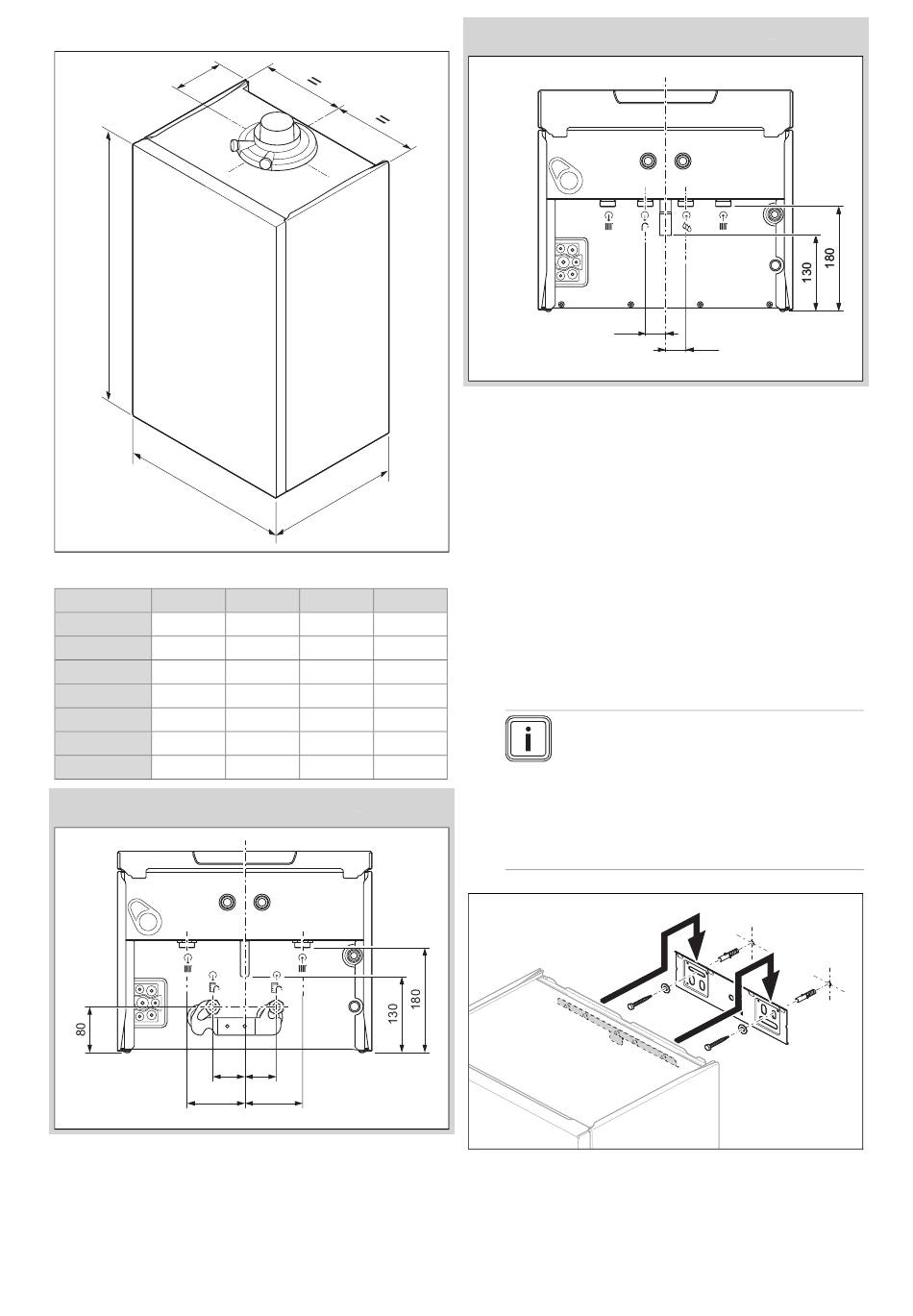

Produktabmessungen

A
D
C
Abmessungen
A
VC 10 125 mm
VC 15 125 mm
VC 20 125 mm
VC 25
125 mm
VC 30 125 mm
VCW 20/26 125 mm
VCW 25/32 125 mm
Gültigkeit: Produkt ohne integrierte Warmwasserbereitung
55
100
10
B
B C D
348 mm 440 mm 720 mm
348 mm 440 mm 720 mm
348 mm 440 mm 720 mm
348 mm 440 mm 720 mm
348 mm 440 mm 720 mm
348 mm 440 mm 720 mm
348 mm 440 mm 720 mm
55
100
Gültigkeit: Produkt mit integrierter Warmwasserbereitung
35
4.4

Montageschablone verwenden

1. Verwenden Sie die Montageschablone zum Festlegen
der Bohrlöcher, Durchbrüche und zum Ablesen aller
notwendigen Abstände.
2. Verwenden Sie bei einer zeitgleichen Installation des
Heizgeräts mit einem Warmwasserspeicher (VIH Q
75/2 B oder VIH QL 75/2 B) und eines Distanzrah-
mens, die Montageschablone des Distanzrahmens.
4.5 Produkt aufhängen
1. Sorgen Sie für ausreichende Tragfähigkeit der Wand
oder einer Aufhängevorrichtung, z. B. Einzelständer.
2. Befestigen Sie den Gerätehalter mit zulässigem Befes-
tigungsmaterial.
Hinweis
Verwenden Sie geeignetes Befestigungsma-
terial entsprechend der bauseitigen Wand-
beschaffenheit für eine Tragkraft von 100
kg.
Beigefügtes Befestigungsmaterial ist aus-
schließlich für Wände aus Beton und Voll-
stein geeignet.
3. Hängen Sie das Produkt auf den Gerätehalter auf.
