Ersatzteilliste
Elenco dei ricambi
ProSpray 3.39

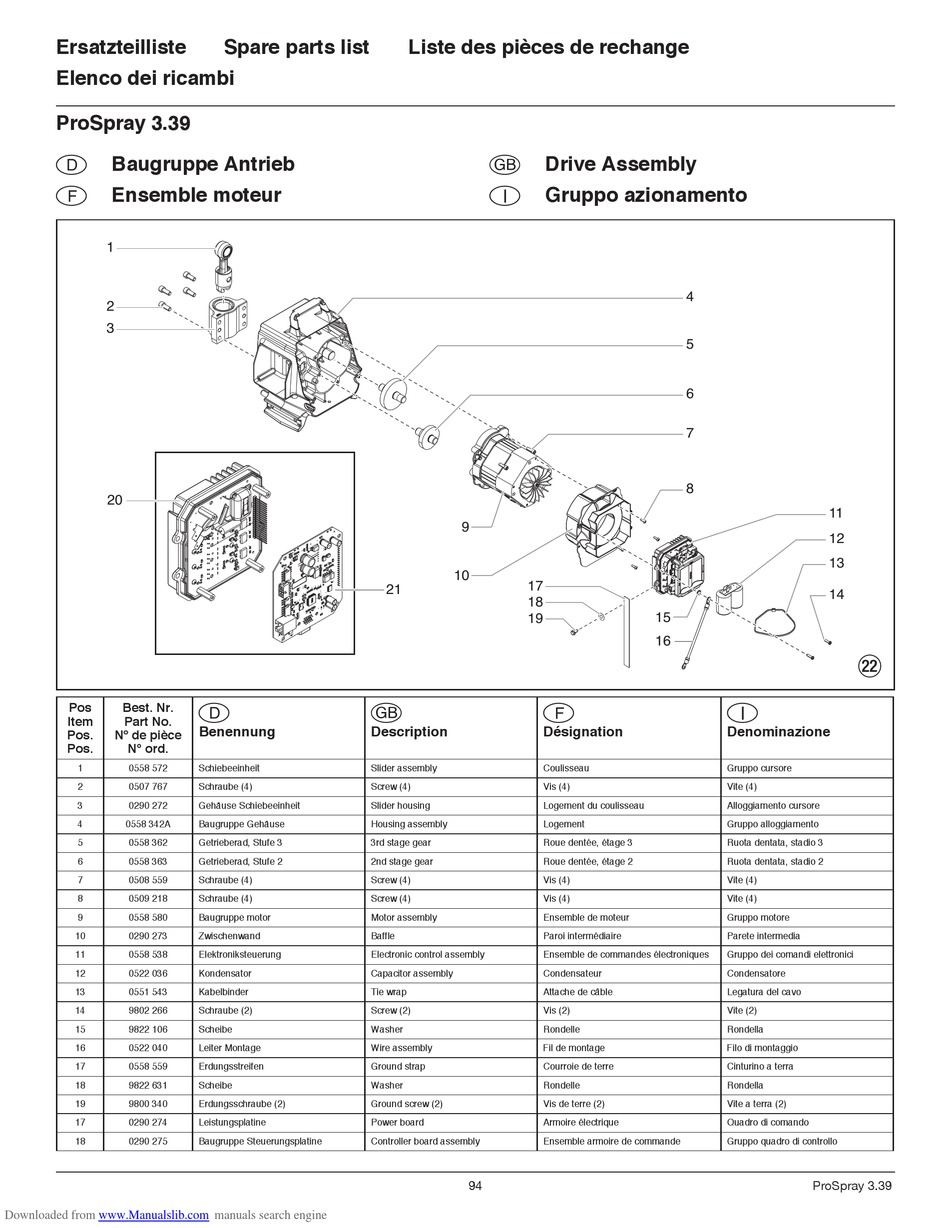

Baugruppe Antrieb
d
Ensemble moteur
f
1
2
3
20
Pos Best. Nr.
Item Part No.
Pos. Nº de pièce
Pos. N° ord.
1 0558 572
2 0507 767
3 0290 272
4 0558 342A
5 0558 362
6 0558 363
7 0508 559
8 0509 218
9 0558 580
10 0290 273
11 0558 538
12 0522 036
13 0551 543
14 9802 266
15 9822 106
16 0522 040
17 0558 559
18 9822 631
19 9800 340
17 0290 274
18 0290 275
Downloaded from www.Manualslib.com
Spare parts list
d g
Benennung Description
Schiebeeinheit Slider assembly
Schraube (4) Screw (4)
Gehäuse Schiebeeinheit Slider housing
Baugruppe Gehäuse Housing assembly
Getrieberad, Stufe 3 3rd stage gear
Getrieberad, Stufe 2 2nd stage gear
Schraube (4) Screw (4)
Schraube (4) Screw (4)
Baugruppe motor Motor assembly
Zwischenwand Baffle
Elektroniksteuerung Electronic control assembly
Kondensator Capacitor assembly
Kabelbinder Tie wrap
Schraube (2) Screw (2)
Scheibe Washer
Leiter Montage Wire assembly
Erdungsstreifen Ground strap
Scheibe Washer
Erdungsschraube (2) Ground screw (2)
Leistungsplatine Power board
Baugruppe Steuerungsplatine Controller board assembly
manuals search engine
Liste des pièces de rechange
Drive Assembly
g
Gruppo azionamento
i
9
10
17
21
18
19
f
Désignation
Coulisseau
Vis (4)
Logement du coulisseau
Logement
Roue dentée, étage 3
Roue dentée, étage 2
Vis (4)
Vis (4)
Ensemble de moteur
Paroi intermédiaire
Ensemble de commandes électroniques
Condensateur
Attache de câble
Vis (2)
Rondelle
Fil de montage
Courroie de terre
Rondelle
Vis de terre (2)
Armoire électrique
Ensemble armoire de commande
94
4
5
6
7
8
11
12
13
14
15
16
i
Denominazione
Gruppo cursore
Vite (4)
Alloggiamento cursore
Gruppo alloggiamento
Ruota dentata, stadio 3
Ruota dentata, stadio 2
Vite (4)
Vite (4)
Gruppo motore
Parete intermedia
Gruppo dei comandi elettronici
Condensatore
Legatura del cavo
Vite (2)
Rondella
Filo di montaggio
Cinturino a terra
Rondella
Vite a terra (2)
Quadro di comando
Gruppo quadro di controllo
ProSpray 3.39
