Quick Start Guide - Coboc TEN Merano Bedienungsanleitung

8
LIEFERUMFANG
• TEN Merano
• Ladegerät
• Pedale Coboc URB
• Innensechskant Y-Schlüssel
• Bedienungsanleitung
• Reflektor-Set mit Klingel
EINRICHTUNG
Coboc Bikes werden fast vollständig montiert geliefert. Für den Transport werden
jedoch Lenker und Pedale gelöst. Bitte führe vor der ersten Fahrt die nachfolgenden
Schritte durch und beachte die Bedienungsanleitung. Insbesondere sind die Sicher-
heitshinweise und die für Montagearbeiten angegebenen Anzugsdrehmomente der
Verschraubungen zu beachten (s. Kapitel Wartung & Pflege sowie Anzusgsdrehmo-
mente).
Reifendruck überprüfen
Kontrolliere vor jeder Fahrt den Reifendruck. Dieser wird auf der Reifenflanke
angegeben und ist je nach Reifenmodell unterschiedlich.
Für dein TEN Merano darf der minimale Luftdruck von 2,4 bar nicht
unterschritten werden. Das Fahren mit zu wenig Luftdruck kann zu einer
Beschädigung der Felge führen.

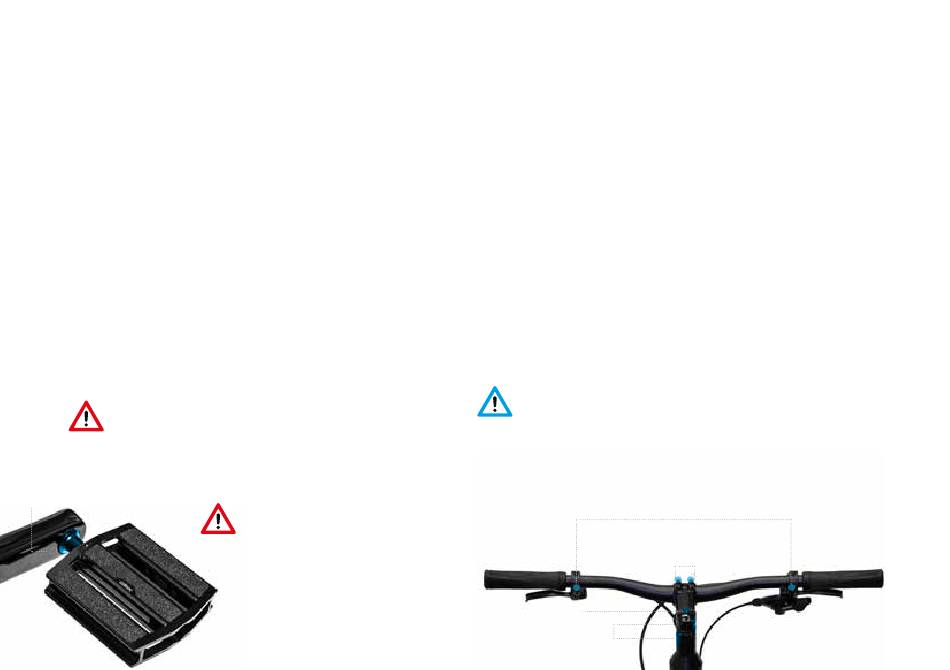

Anschrauben der Pedale
Trage eine dünne Schicht Lager-Fett auf die Gewinde der Pedale auf.
Schraube die beiden Pedale in die vorgesehenen Gewinde an den Kurbeln (5) ein.
(5)
(1)

Quick Start Guide

Die beiden Pedale haben unterschiedliche
Gewinde und müssen auf der richtigen
Seite eingeschraubt werden. Das rechte
Pedal hat ein Rechtsgewinde, das linke
Pedal ein Linksgewinde. Ein Vertauschen
der Pedale beschädigt Kurbelarm und Pe-
dalgewinde. Ziehe beide Pedale gut fest.
Lenker und Vorbau ausrichten
Löse zunächst die beiden Schrauben (1). Der passende Innensechskant Y-Schlüs-
sel ist im Lieferumfang enthalten. Richte den Lenker so aus, dass Vorbau und
Vorderreifen in einer Flucht stehen. Ziehe dann die beiden Schrauben (1) wieder
an. Löse anschließend die vier Schrauben am Vorbau (3). Drehe den Lenker
in die gewünschte Fahrposition und ziehe danach die Schrauben wieder fest.
Achte darauf, dass du alle vier Schrauben (3) gleichmäßig festziehst.
Bremshebel ausrichten
Löse die Klemmschrauben (4) und richte den linken Bremshebel und den rechten
Brems-/Schalthebel in eine angenehme und sichere Griffhaltung aus. Ziehe dann
die beiden Klemmschrauben (4) wieder fest.
Steuersatzlager einstellen
Überprüfe, ob das Steuersatzlager Spiel hat. Ziehe dazu die Vorderradbremse
und schiebe dein Bike über den Lenker mehrmals vor und zurück. Die Lenkung
sollte kein Lagerspiel haben und der Lenker sollte sich dennoch leicht drehen
lassen. Wenn die Lenkung Lagerspiel hat, löse nochmals die beiden Schrauben
(1). Ziehe Schraube (2) vorsichtig an, bis die Lenkung kein Spiel mehr hat. Ziehe
dann die beiden Schrauben (1) wieder fest.
Ziehe die Schraube (2) nicht zu fest an. Dies könnte das Steuersatzla-
ger beschädigen. Wenn sich der Lenker nur schwer drehen lässt, dann
ist unter Umständen Schraube (2) zu fest angezogen. Löse dann die
beiden Schrauben (1), löse Schraube (2) ein wenig und ziehe dann die beiden
Schrauben (1) wieder fest.
(2)
(1)
(4)
(3)
