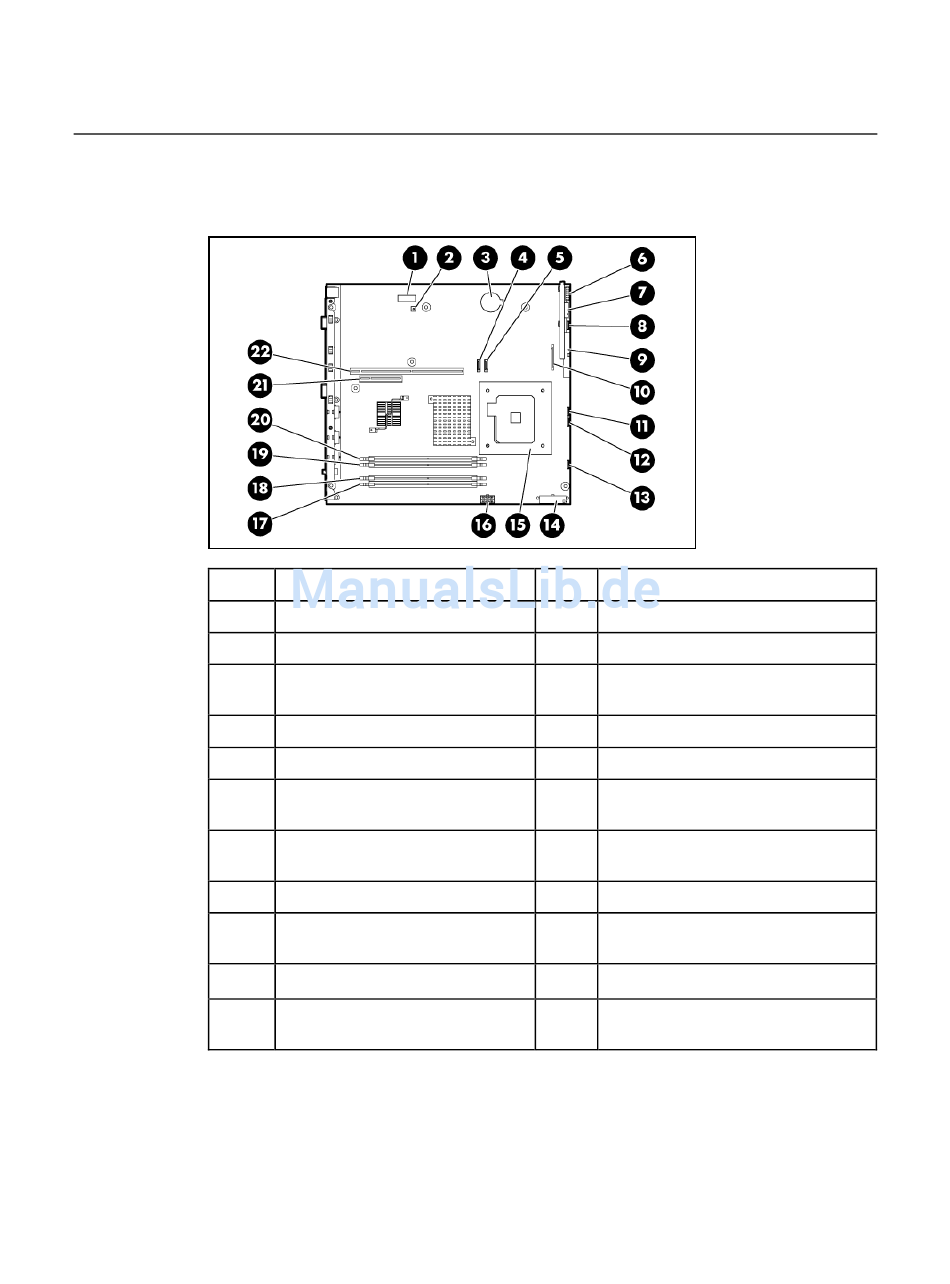

Systemplatinenkomponenten

Nr.
1
2
3
4
5
6
7
8
9
10
11
Übersicht über die Serverkomponenten
Beschreibung
Systemwartungsschalter
NMI-Schalter
Batterie
Anschluss für Festplatte 1
Anschluss für Festplatte 2
Anschluss für vordere LED-
Platine
Anschlüsse für vordere USB-
Ports (2)
Anschluss für Lüfter 4
Anschluss für optisches
Laufwerk
Anschluss für Diskettenlaufwerk
Anschluss für Lüfter 3
Nr. Beschreibung
12 Anschluss für Lüfter 2
13 Anschluss für Lüfter 1
14 Haupt-
Stromversorgungsanschluss
15 Prozessorsockel
16 Hilfs-Stromversorgungsanschluss
17 DIMM-Steckplatz 4 (Bank B)
18 DIMM-Steckplatz 3 (Bank B)
19 DIMM-Steckplatz 2 (Bank A)
20 DIMM-Steckplatz 1 (Bank A)
21 PCI Express x8-Anschluss
22 Anschluss für PCI-X, 133 MHz,
oder optional PCI Express x8
13
