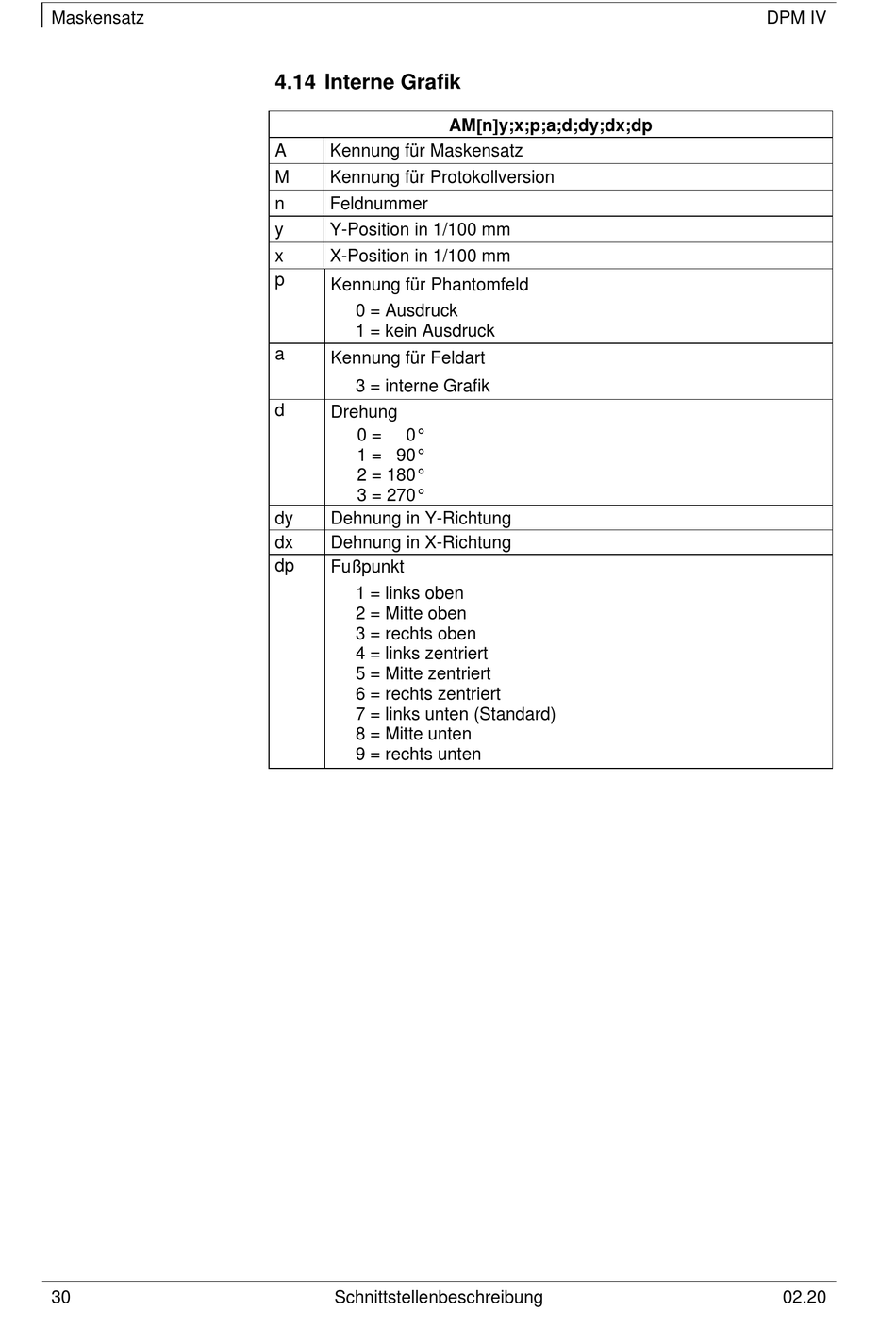

4.14 Interne Grafik

A Kennung für Maskensatz
M Kennung für Protokollversion
n Feldnummer
y Y-Position in 1/100 mm
x X-Position in 1/100 mm
p
Kennung für Phantomfeld
0 = Ausdruck
1 = kein Ausdruck
a
Kennung für Feldart
3 = interne Grafik
d
Drehung
0 = 110°
1 = 190°
2 = 180°
3 = 270°
dy Dehnung in Y-Richtung
dx Dehnung in X-Richtung
dp
Fußpunkt
1 = links oben
2 = Mitte oben
3 = rechts oben
4 = links zentriert
5 = Mitte zentriert
6 = rechts zentriert
7 = links unten (Standard)
8 = Mitte unten
9 = rechts unten
Schnittstellenbeschreibung
AMny;x;p;a;d;dy;dx;dp
