3.3 Feldnamen
Werden Direktdruckwerke an EDV-Systeme oder
Maschinensteuerungen angeschlossen, besteht sehr oft die
Anforderung, dass variable Daten in ein bestehendes Layout
eingefügt werden sollen. Diese Dateninhalte kommen von der
übergeordneten EDV (Datenbank) oder einer Maschinensteuerung
(z.B. SPS, Waage, ERP-System, usw.). Grundsätzlich war es schon
immer möglich, variable Daten in ein "geladenes" Layout (Maske) zu
integrieren, der Zugriff auf bestimmte Felder erfolgte bisher über den
Feldindex, d.h. einer fortlaufenden Nummer. Dieser Feldindex wird
von Labelstar Office erzeugt und kann sich bei Layoutänderungen
ebenfalls verändern, wodurch die Datenzuordnung zur
EDV/Steuerung nicht mehr stimmt.

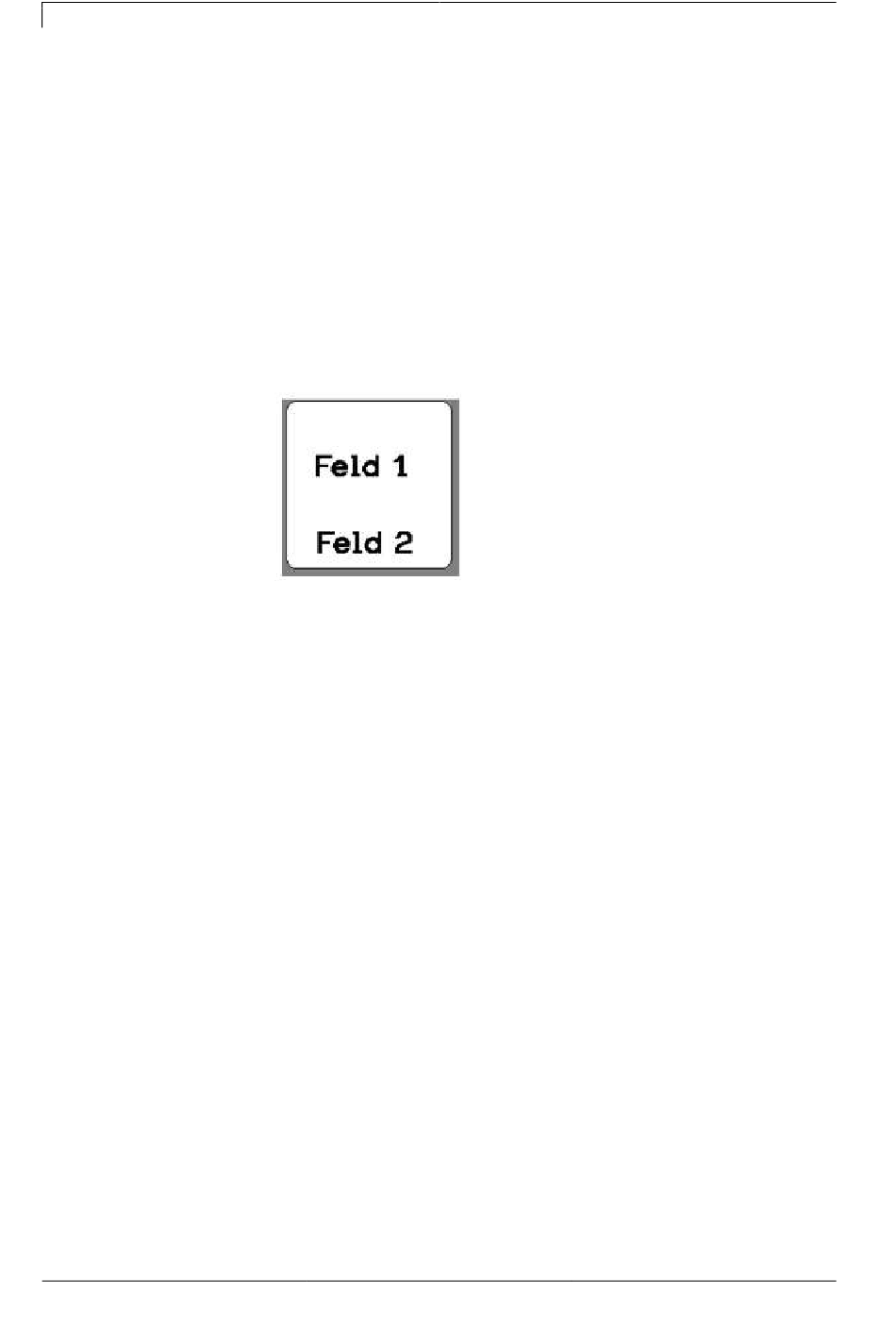

Die Druckdaten enthalten die Definitionen für die beiden Textfelder.
Der Feldindex steht jeweils in den '[ ]' des Masken- bzw. Textsatzes.
Wird jetzt das Textfeld "Feld 1" auf dem Layout gelöscht, und
anschließend wieder erstellt, bekommt es einen neuen Index, in
diesem Fall '2'. Das Textfeld "Feld 2" bekommt den Index '1'. Dadurch
ist eine Zuordnung über den Feldindex ohne manuelle
Nachbearbeitung der Layoutdaten nur bedingt einsetzbar.
Schnittstellenbeschreibung
Druckdaten
...
// TEXT (1/100 mm)
(SOH)AM[1]2405;803;0;1;2;4;1;1;0(ETB)
(SOH)BM[1]Feld 1(ETB)
// TEXT (1/100 mm)
(SOH)AM[2]421;856;0;1;2;4;1;1;0(ETB)
(SOH)BM[2]Feld 2(ETB)
// LINES: 2
...
