Hardwareeinrichtung
(12).

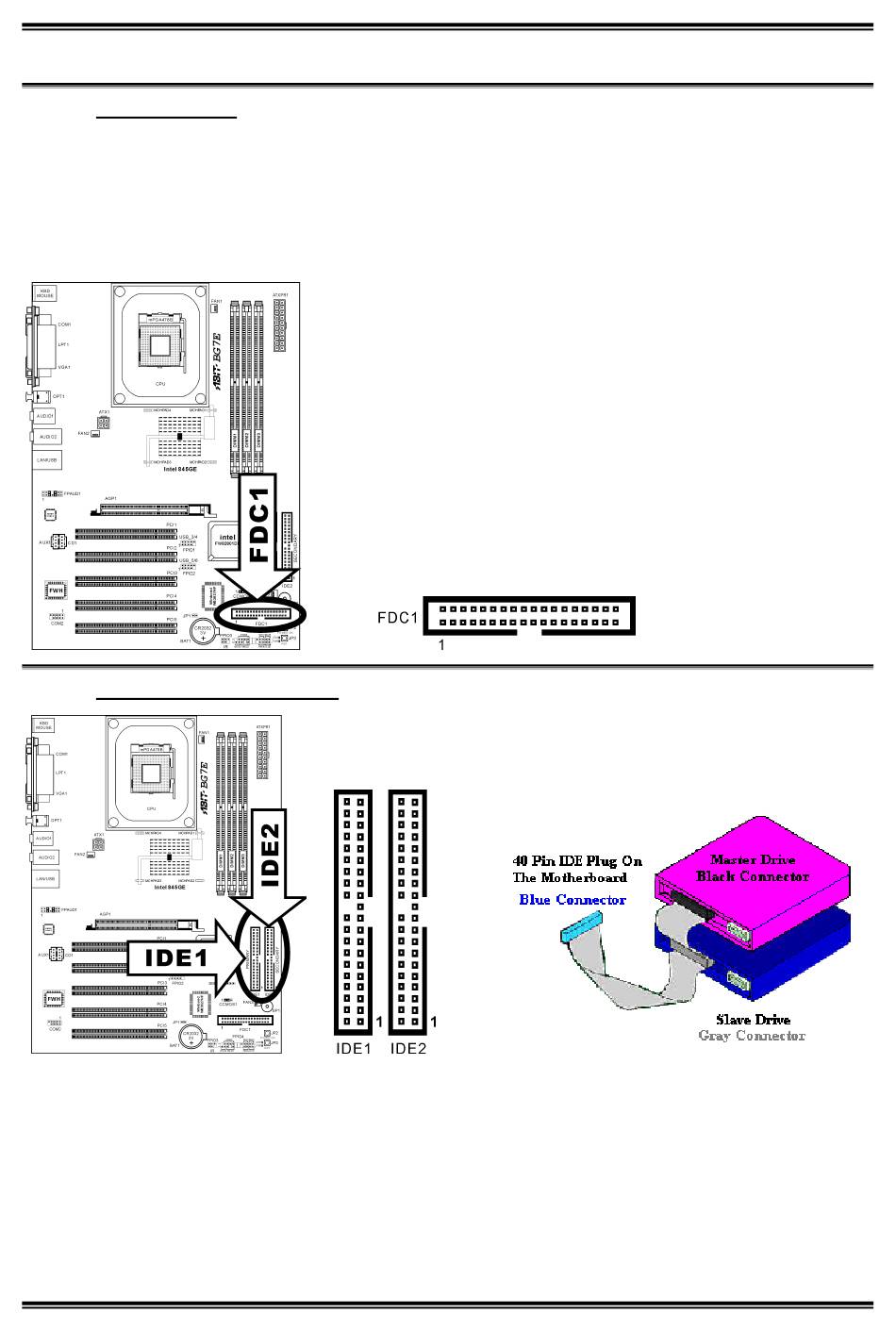

FDC1 Anschluss
Jedes Floppykabel verfügt über 34 Drähte und zwei Anschlüsse zum Anschluss von insgesamt zwei
Floppylaufwerken. Verbinden Sie das einzelne Ende an der längeren Seite des Bandkabels mit dem
Anschluss FDC1 und die beiden Anschlüsse am anderen Ende mit den Floppylaufwerken. Im
allgemeinen brauchen Sie nur ein Floppylaufwerk in Ihrem System.
Anmerkung: Die rote Linien auf dem Bandkabel sollte mit dem Pol 1 dieses Anschlusses ausgerichtet
sein.
(13).
Anschlüsse IDE1 und IDE2
Dieses Motherboard bietet zwei IDE-Steckplätze zum Anschluss von bis zu vier IDE-Laufwerken im
Ultra DMA 100 Modus über Ultra DMA 66 Bandkabel. Jedes Kabel hat 40 Pole, 80 Leiter und drei
Anschlüsse zum Anschluss zweier Festplatten an das Motherboard. Verbinden Sie das einzelne Ende
(blauer Anschluss) an der längeren Seite des Bandkabel mit der IDE Schnittstelle auf dem Motherboard
und die anderen beiden zwei Enden (grauer und schwarzer Anschluss) an der kürzeren Seite des
Bandkabels mit den Anschlüssen auf den Festplatten.
Wenn Sie zwei Festplatten zusammen über einen IDE-Kanal anschließen möchten, müssen Sie das zweite
Laufwerk nach dem ersten Master-Laufwerk auf Slave-Modus konfigurieren. Bitte schauen Sie sich die
Dokumentation Ihrer Laufwerke zur Einstellungen der Brücken an. Das erste an IDE1 angeschlossene
2-11
