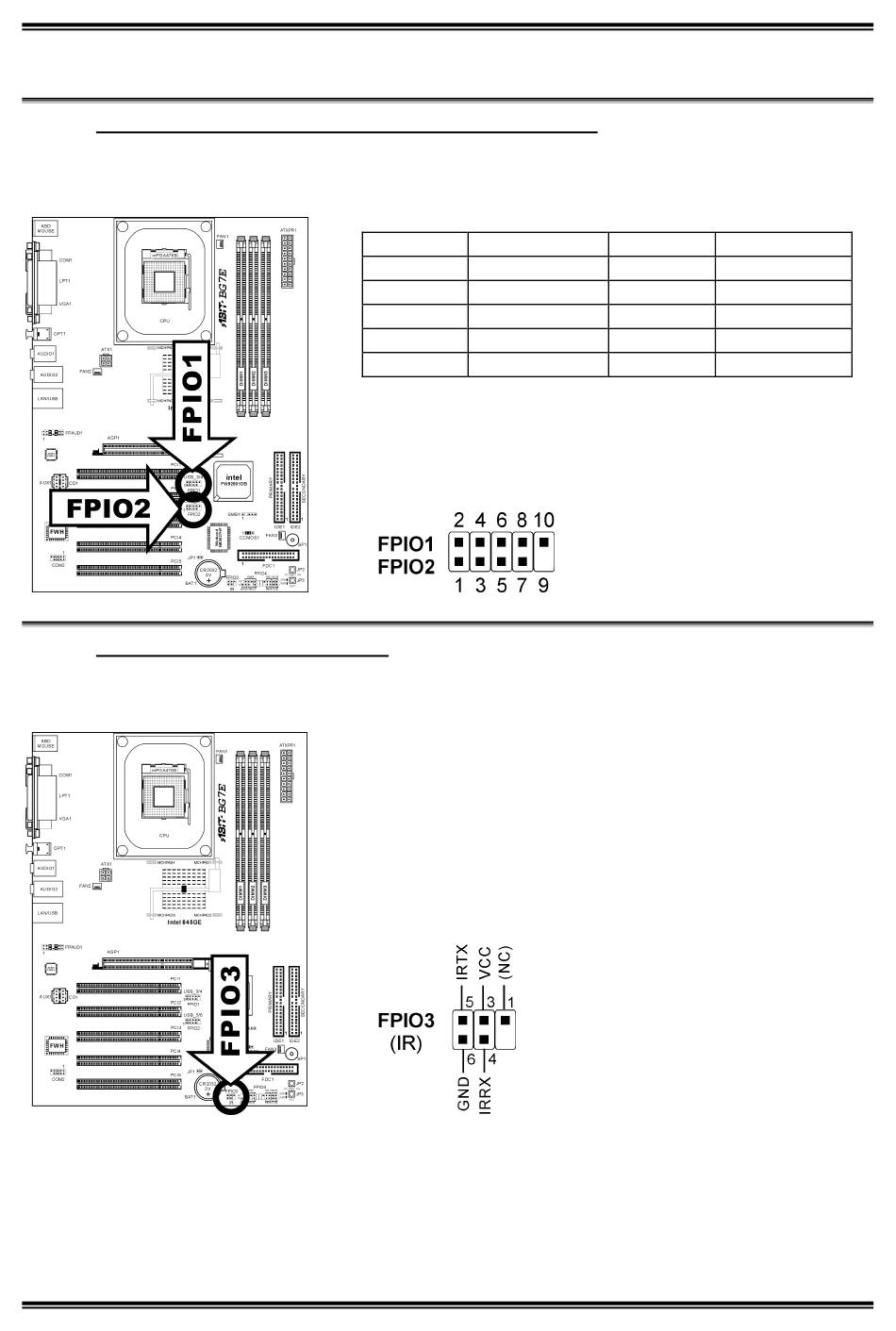

(4). FPIO1/FPIO2: Zusätzlicher Header für USB-Schnittstelle
Dieses Motherboard verfügt über sechs USB 2.0-Ports (durch ICH4 kontrolliert). Zwei davon werden von
dem Onboard-USB-Header verwaltet; vier Ports stehen durch diese beiden Header zur Verfügung.
(5). FPIO3: Header für Infrarotgerät
Über diesen Header können Sie ein optionales IR-Gerät ans Gehäuse anschließen. Dieses Motherboard
unterstützt Standard IR-Transferraten.
BG7E
Pin-Nr.r Pin-Zuweisung
1 VCC
3 Daten0 -
5 Daten0 +
7 Erde
9 NC
FPIO1/FPIO2 Header
Kapitel 2
Pin-Nr. Pin-Zuweisung
2 VCC
4 Daten1 -
6 Daten1 +
8 Erde
10 NC
