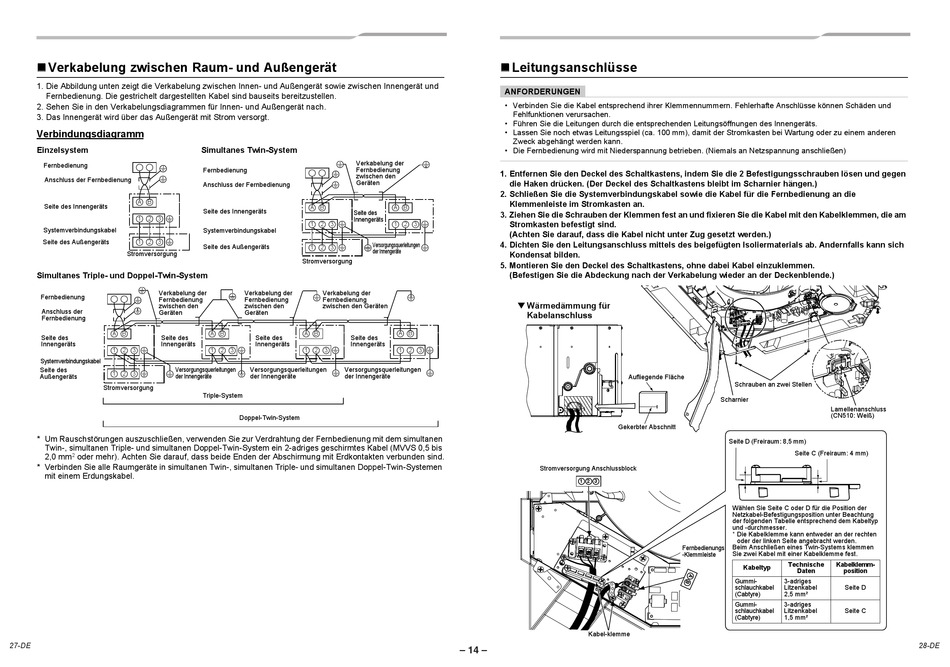

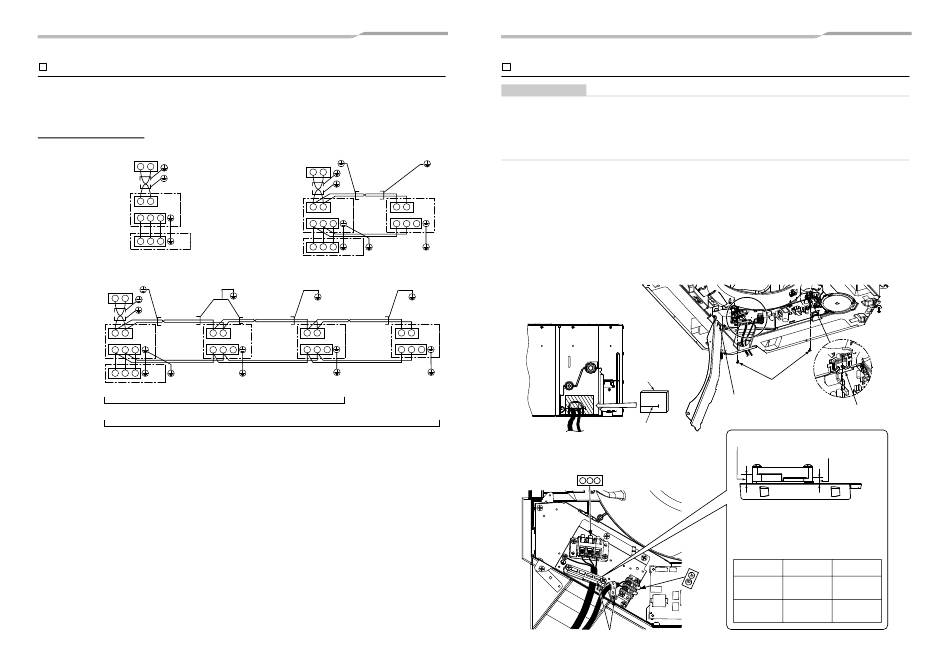

Verkabelung zwischen Raum- und Außengerät
1. Die Abbildung unten zeigt die Verkabelung zwischen Innen- und Außengerät sowie zwischen Innengerät und
Fernbedienung. Die gestrichelt dargestellten Kabel sind bauseits bereitzustellen.
2. Sehen Sie in den Verkabelungsdiagrammen für Innen- und Außengerät nach.
3. Das Innengerät wird über das Außengerät mit Strom versorgt.
Verbindungsdiagramm
Einzelsystem
Fernbedienung
Anschluss der Fernbedienung
A B
Seite des Innengeräts
1
2
3
Systemverbindungskabel
Seite des Außengeräts
1
2
3
Stromversorgung
Simultanes Triple- und Doppel-Twin-System
Verkabelung der
Fernbedienung
Fernbedienung
zwischen den
Anschluss der
Geräten
Fernbedienung
A B
Seite des
Seite des
Innengeräts
Innengeräts
1
2
3
Systemverbindungskabel
Versorgungsquerleitungen
Seite des
1
2
3
Außengeräts
der Innengeräte
Stromversorgung
* Um Rauschstörungen auszuschließen, verwenden Sie zur Verdrahtung der Fernbedienung mit dem simultanen
Twin-, simultanen Triple- und simultanen Doppel-Twin-System ein 2-adriges geschirmtes Kabel (MVVS 0,5 bis
2,0 mm
oder mehr). Achten Sie darauf, dass beide Enden der Abschirmung mit Erdkontakten verbunden sind.
2
* Verbinden Sie alle Raumgeräte in simultanen Twin-, simultanen Triple- und simultanen Doppel-Twin-Systemen
mit einem Erdungskabel.
23-DE
27-DE
Simultanes Twin-System
Verkabelung der
Fernbedienung
Fernbedienung
zwischen den
Geräten
Anschluss der Fernbedienung
A B
Seite des Innengeräts
Seite des
Innengeräts
1
2
3
Systemverbindungskabel
Versorgungsquerleitungen
Seite des Außengeräts
1
2
3
der Innengeräte
Stromversorgung
Verkabelung der
Verkabelung der
Fernbedienung
Fernbedienung
zwischen den
zwischen den Geräten
Geräten
A B
A B
Seite des
Seite des
Innengeräts
Innengeräts
1
2
3
1
2
3
Versorgungsquerleitungen
Versorgungsquerleitungen
der Innengeräte
der Innengeräte
Triple-System
Doppel-Twin-System
Leitungsanschlüsse
ANFORDERUNGEN
• Verbinden Sie die Kabel entsprechend ihrer Klemmennummern. Fehlerhafte Anschlüsse können Schäden und
Fehlfunktionen verursachen.
• Führen Sie die Leitungen durch die entsprechenden Leitungsöffnungen des Innengeräts.
• Lassen Sie noch etwas Leitungsspiel (ca. 100 mm), damit der Stromkasten bei Wartung oder zu einem anderen
Zweck abgehängt werden kann.
• Die Fernbedienung wird mit Niederspannung betrieben. (Niemals an Netzspannung anschließen)
1. Entfernen Sie den Deckel des Schaltkastens, indem Sie die 2 Befestigungsschrauben lösen und gegen
die Haken drücken. (Der Deckel des Schaltkastens bleibt im Scharnier hängen.)
2. Schließen Sie die Systemverbindungskabel sowie die Kabel für die Fernbedienung an die
Klemmenleiste im Stromkasten an.
A B
3. Ziehen Sie die Schrauben der Klemmen fest an und fixieren Sie die Kabel mit den Kabelklemmen, die am
Stromkasten befestigt sind.
1
2
3
(Achten Sie darauf, dass die Kabel nicht unter Zug gesetzt werden.)
4. Dichten Sie den Leitungsanschluss mittels des beigefügten Isoliermaterials ab. Andernfalls kann sich
Kondensat bilden.
5. Montieren Sie den Deckel des Schaltkastens, ohne dabei Kabel einzuklemmen.
(Befestigen Sie die Abdeckung nach der Verkabelung wieder an der Deckenblende.)
▼ Wärmedämmung für
Kabelanschluss
A B
1
2
3
Stromversorgung Anschlussblock
– 14 –
– 12 –
Aufliegende Fläche
Schrauben an zwei Stellen
Scharnier
Gekerbter Abschnitt
Seite D (Freiraum: 8,5 mm)
1 2 3
Wählen Sie Seite C oder D für die Position der
Netzkabel-Befestigungsposition unter Beachtung
der folgenden Tabelle entsprechend dem Kabeltyp
und -durchmesser.
* Die Kabelklemme kann entweder an der rechten
oder der linken Seite angebracht werden.
Beim Anschließen eines Twin-Systems klemmen
Fernbedienungs
Sie zwei Kabel mit einer Kabelklemme fest.
-Klemmleiste
Kabeltyp
Gummi-
schlauchkabel
(Cabtyre)
Gummi-
schlauchkabel
(Cabtyre)
Kabel-klemme
Lamellenanschluss
(CN510: Weiß)
Seite C (Freiraum: 4 mm)
Technische
Kabelklemm-
Daten
position
3-adriges
Litzenkabel
Seite D
2,5 mm²
3-adriges
Litzenkabel
Seite C
1,5 mm²
24-DE
28-DE
