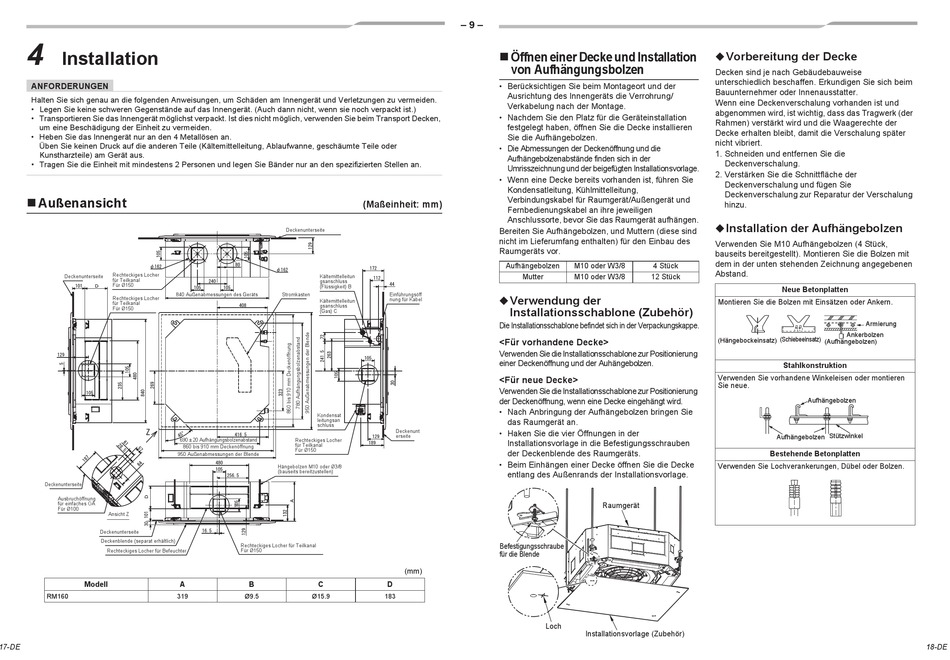

Installation
ANFORDERUNGEN
Halten Sie sich genau an die folgenden Anweisungen, um Schäden am Innengerät und Verletzungen zu vermeiden.
• Legen Sie keine schweren Gegenstände auf das Innengerät. (Auch dann nicht, wenn sie noch verpackt ist.)
• Transportieren Sie das Innengerät möglichst verpackt. Ist dies nicht möglich, verwenden Sie beim Transport Decken,
um eine Beschädigung der Einheit zu vermeiden.
• Heben Sie das Innengerät nur an den 4 Metallösen an.
Üben Sie keinen Druck auf die anderen Teile (Kältemittelleitung, Ablaufwanne, geschäumte Teile oder
Kunstharzteile) am Gerät aus.
• Tragen Sie die Einheit mit mindestens 2 Personen und legen Sie Bänder nur an den spezifizierten Stellen an.

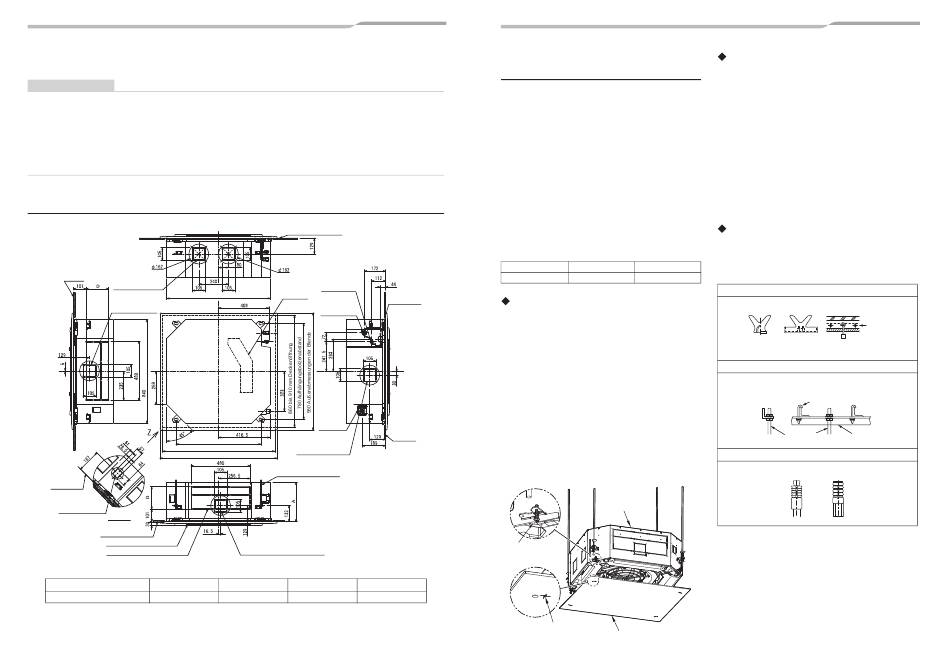

Außenansicht
Rechteckiges Locher
Deckenunterseite
für Teilkanal
Für Ø150
840 Außenabmessungen des Geräts
Rechteckiges Locher
für Teilkanal
Für Ø150
Deckenunterseite
Ausbruchöffnung
für einfaches OA
Für Ø100
Ansicht Z
Deckenunterseite
Deckenblende (separat erhältlich)
Rechteckiges Locher für Befeuchter
Modell
RM160
319
17-DE
Deckenunterseite
Kältemittelleitun
gsanschluss
(Flüssigkeit) B
Stromkasten
Kältemittelleitun
gsanschluss
(Gas) C
Kondensat
leitungsan
schluss
690 ± 20 Aufhängungsbolzenabstand
Rechteckiges Locher
für Teilkanal
860 bis 910 mm Deckenöffnung
Für Ø150
950 Außenabmessungen der Blende
Hängebolzen M10 oder Ø3/8
(bauseits bereitzustellen)
Rechteckiges Locher für Teilkanal
Für Ø150
A
B
C
Ø9.5
Ø15.9
– 9 –
Öffnen einer Decke und Installation
von Aufhängungsbolzen
• Berücksichtigen Sie beim Montageort und der
Ausrichtung des Innengeräts die Verrohrung/
Verkabelung nach der Montage.
• Nachdem Sie den Platz für die Geräteinstallation
festgelegt haben, öffnen Sie die Decke installieren
Sie die Aufhängebolzen.
• Die Abmessungen der Deckenöffnung und die
Aufhängebolzenabstände finden sich in der
Umrisszeichnung und der beigefügten Installationsvorlage.
• Wenn eine Decke bereits vorhanden ist, führen Sie
Kondensatleitung, Kühlmittelleitung,
Verbindungskabel für Raumgerät/Außengerät und
(Maßeinheit: mm)
Fernbedienungskabel an ihre jeweiligen
Anschlussorte, bevor Sie das Raumgerät aufhängen.
Bereiten Sie Aufhängebolzen, und Muttern (diese sind
nicht im Lieferumfang enthalten) für den Einbau des
Raumgeräts vor.
Aufhängebolzen
Mutter
Einführungsöff
Verwendung der
nung für Kabel
Installationsschablone (Zubehör)
Die Installationsschablone befindet sich in der Verpackungskappe.
<Für vorhandene Decke>
Verwenden Sie die Installationsschablone zur Positionierung
einer Deckenöffnung und der Auhängebolzen.
<Für neue Decke>
Verwenden Sie die Installationsschablone zur Positionierung
der Deckenöffnung, wenn eine Decke eingehängt wird.
• Nach Anbringung der Aufhängebolzen bringen Sie
das Raumgerät an.
Deckenunt
• Haken Sie die vier Öffnungen in der
erseite
Installationsvorlage in die Befestigungsschrauben
der Deckenblende des Raumgeräts.
• Beim Einhängen einer Decke öffnen Sie die Decke
entlang des Außenrands der Installationsvorlage.
Befestigungsschraube
für die Blende
(mm)
D
183
Decken sind je nach Gebäudebauweise
unterschiedlich beschaffen. Erkundigen Sie sich beim
Bauunternehmer oder Innenausstatter.
Wenn eine Deckenverschalung vorhanden ist und
abgenommen wird, ist wichtig, dass das Tragwerk (der
Rahmen) verstärkt wird und die Waagerechte der
Decke erhalten bleibt, damit die Verschalung später
nicht vibriert.
1. Schneiden und entfernen Sie die
Deckenverschalung.
2. Verstärken Sie die Schnittfläche der
Deckenverschalung und fügen Sie
Deckenverschalung zur Reparatur der Verschalung
hinzu.
Verwenden Sie M10 Aufhängebolzen (4 Stück,
bauseits bereitgestellt). Montieren Sie die Bolzen mit
dem in der unten stehenden Zeichnung angegebenen
M10 oder W3/8
4 Stück
Abstand.
M10 oder W3/8
12 Stück
Montieren Sie die Bolzen mit Einsätzen oder Ankern.
(Hängebockeinsatz) (Schiebeeinsatz) (Aufhängebolzen)
Verwenden Sie vorhandene Winkeleisen oder montieren
Sie neue.
Verwenden Sie Lochverankerungen, Dübel oder Bolzen.
Raumgerät
Loch
Installationsvorlage (Zubehör)
Vorbereitung der Decke
Installation der Aufhängebolzen
Neue Betonplatten
Armierung
Ankerbolzen
Stahlkonstruktion
Aufhängebolzen
Aufhängebolzen Stützwinkel
Bestehende Betonplatten
18-DE
