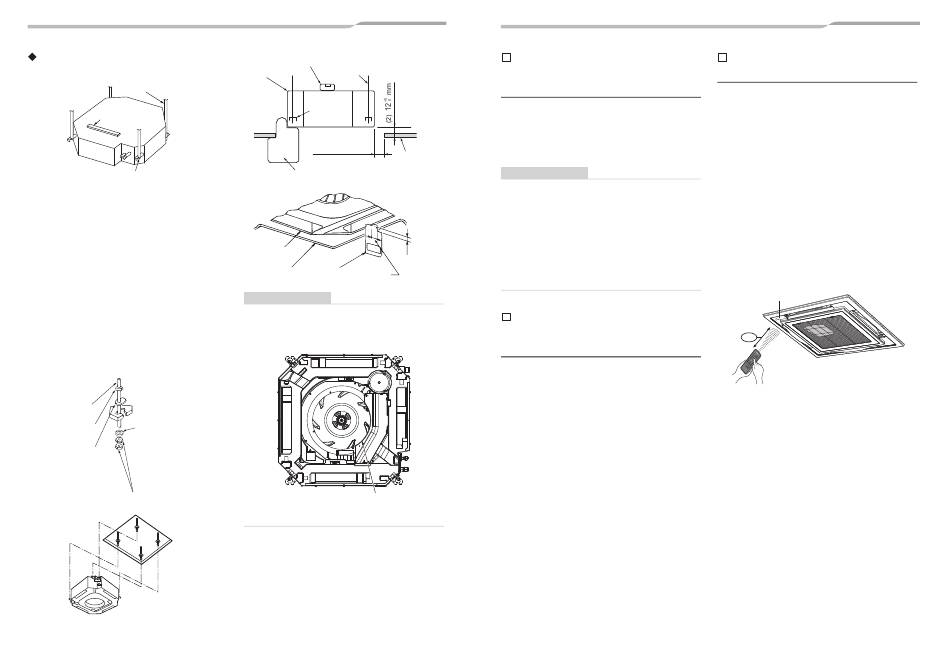

Installation der Deckenöffnung
und Aufhängebolzen
Aufhängebolzen
Wasserwaage
Hängebügel
• Bringen Sie eine Mutter (M10 oder W3/8 nicht
mitgeliefert) und die Ø34-Unterlegscheibe
(mitgeliefert) an jeden Aufhängebolzen an.
• Fügen Sie eine Unterlegscheibe auf jeder Seite der
T-Kerbe des Aufhängebolzens des Raumgeräts ein
und hängen Sie das Raumgerät auf.
• Überprüfen Sie mit einer Wasserwaage, dass die
vier Seiten des Raumgeräts eben sind (Ebenheit: 5
mm oder weniger).
• Nehmen Sie die Installationsschablone (Zubehör)
von der Installationsvorlage ab.
• Überprüfen und justieren Sie mit der
Installationsschablone der Vorlage das
Lageverhältnis zwischen Raumgerät und
Deckenöffnung (1) (10 - 35 mm: 4 Seiten) und die
Aufhängungshöhe (2) (
12
+5
mm: 4 Ecken)
0
(Die Verwendung die Schlauchwaage findet sich auf
der Schlauchwaage.)
* Beschaffen Sie sich
Aufhängebolzen und
Muttern vor Ort.
Aufhängebolzen
(M10 oder W3/8)
Mutter (M10
Unterlegscheibe (Zubehör)
oder W3/8)
Um ein Abfallen des
Exzentrische
Bolzens zu verhindern,
Unterlegscheibe (Zubehör)
achten Sie darauf, ihn
genau unter den
Aufhängebolzens
* Mit der Markierung „UP"
anzubringen, wie in der
nach oben anbringen.
Abbildung gezeigt.
Mutter (M10 oder W3/8)
19-DE
Wasserwaage (Ebenheit: 5 mm oder weniger)
Aufhängebolzen
Raumgerät
Hängebügel
(1) 10 bis 35 mm
Deckenver-
schalung
Installationsmesswaage
Raumgerät
(2)
12
+5
mm
Installationsmess-
0
Deckenver-
(1) 10 bis
waage
schalung
35 mm
ANFORDERUNGEN
Entfernen Sie vor dem Anbringen des Raumgeräts das
Band für Transport zwischen Ventilator und
Einlauftrichter. Betrieb des Geräts bei nicht-entferntem
Band kann den Ventilatormotor beschädigen.
Entfernen Sie vor dem Anbringen des
Raumgeräts das Band für Transport
zwischen Ventilator und Einlauftrichter.
Anbringung der
Deckenblende (separat
erhältlich)
Bringen Sie die Deckenblende gemäß dem
mitgelieferten Installationshandbuch an, nachdem
Leitungen und Kabel verlegt wurden.
Überprüfen Sie, dass die Anbringung des Geräts und
der Deckenöffnung korrekt ist, dann installieren Sie
sie.
ANFORDERUNGEN
• Fügen Sie die Verbindungsteile von Deckenblende,
Deckenfläche und Gerät dicht zusammen.
Jede Lücke dazwischen führt zu Luftlecks und der
Entstehung von Kondensation oder Wasserlecks.
• Entfernen Sie die Eckenkappen an den vier Ecken der
Deckenblende, und installieren Sie die Deckenblende
auf dem Gerät.
• Stellen Sie sicher, dass die Klauen der vier
Eckabdeckungen fest sitzen.
* Falsches Einsetzen der Klauen kann zu
Wasseraustritt führen.
Installation der
Kabelfernbedienung
(separat erhältlich)
Befolgen Sie für die Installation der
Kabelfernbedienung die Anweisungen in dem zur
Kabelfernbedienung gehörenden
Installationshandbuch.
• Verlegen Sie das Kabel der Kabelfernbedienung
gemeinsam mit der Kühlmittelleitung oder der
Kondenswasserleitung.
Stellen Sie sicher, dass Sie das Kabel für die
Fernbedienung durch die Oberseite der Kältemittel-
und der Kondensatleitung führen.
• Lassen Sie die Fernbedienung nicht in der Nähe
eines Ofens oder an einem Ort liegen, an dem sie
längere Zeit direkter Sonneinstrahlung ausgesetzt
ist.
– 10 –
Bei der kabellosen
Ausführung
Der Sensor des Innengeräts mit drahtloser
Fernbedienung kann ein Signal aus einer Entfernung
von ca. 8 m empfangen. Bestimmen Sie auf dieser
Grundlage eine Stelle, an der die Fernbedienung
betrieben wird und den Installationsort.
• Betätigen Sie die Fernbedienung, überprüfen Sie,
dass das Innengerät das Signal zuverlässig
empfängt, und installieren Sie es dann.
• Halten Sie eine Entfernung von mindestens 1 m zu
Geräten wie Fernsehern, Stereoanlagen usw. ein.
(Es können Bildstörungen oder Rauschbelastungen
auftreten.)
• Wählen Sie einen Installationsort frei von
Leuchtstofflampen oder direkter
Sonneneinstrahlung aus, um Fehlfunktionen zu
vermeiden.
• Es können zwei oder mehr (bis zu sechs)
Raumeinheiten mit kabelloser Fernbedienung im
gleichen Raum installiert werden.
Signalempfänger
8 m
20-DE
