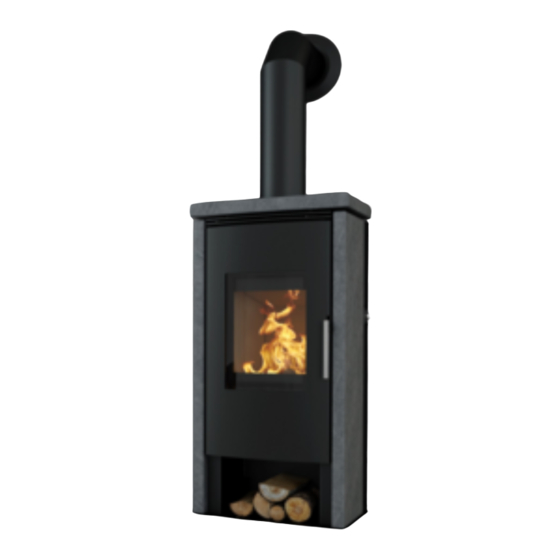

- Seite 1 Installations- und Bedienungsanleitung Kaminofen Carino 10/20 Techn. Änderungen vorbehalten...
- Seite 2 BEDIENUNGSANLEITUNG Sehr geehrter Kunde, wir freuen uns, dass Sie sich für den Kauf eines KOPPE-Kaminofens entschieden haben. Dieses Gerät wurde nach heutigem Stand der Technik entwickelt und erfüllt die Anforderungen der Europäischen Norm DIN EN 13240. Bei Installation des Heizgerätes müssen die bestehenden Gesetze, die Landesbauordnung und die örtlichen, baurechtlichen Vorschriften beachtet werden.
- Seite 3 Bitte füllen Sie gemeinsam mit Ihrem Fachhändler / Installateurfachbetrieb das aus und bestätigen Sie mit Ihrer Unterschrift die Durchführung der aufgeführten Punkte. Evtl. Gewährleistungsfragen lassen sich nur bei Vorlage des Inbetriebnahmeprotokolls klären! Koppe Kaminofen Typ____________________________________ Vollständige Seriennummer _____________________________________________________________________________ (vgl. Typenschild hinter seitlichen Bedientüre)
-
Seite 4: Aufstellung
1. AUFSTELLUNG Da es sich bei diesem Ofen um ein technisches Gerät handelt, sind für dessen Verkauf, Aufstellung, Anschluß und Inbetriebnahme besondere Fachkenntnisse erforderlich. Deshalb wird hier vorausgesetzt, dass Aufstellung und Inbetriebnahme durch den Fachbetrieb erfolgt. Bei Aufstellung, Installation und Betrieb sind unbedingt die geltenden nationalen und europäischen Normen, örtlichen und baurechtlichen Vorschriften (z.B. -
Seite 5: Schornsteinanschluss Und Rauchrohr
Die Einhaltung des notwendigen Förderdruck am Gerät von mind. 12 Pa bis maximal 20 Pa bei Nennwärmeleistung ist bei der Installation des Gerätes durch den Betreiber bzw. Installateur der Rauchgasleitung sicherzustellen. Eine Zugmessung zur Feststellung des Förderdruckes am Heizgerät bei Nennwärmeleistung muss hierbei im Abstand von max. 10 cm nach dem Gußrohrstutzen des Ofens erfolgen. -
Seite 6: Temperaturempfindliche Materialien
1.9 Temperaturempfindliche Materialien Bei brennbaren Böden wie Holz, Teppich usw. muss eine entsprechende Bodenplatte verwendet werden. (Lesen Sie auch bitte das Kapitel 2: SICHERHEIT). WICHTIG: Es besteht keine Haftung des Herstellers für Schäden oder Mängel am Gerät oder dessen Teile, die durch Missachtung der baurechtlichen Vorschriften, falscher Größenwahl des Ofens, unfachmännische Aufstellung und Anschluss des Gerätes, durch mangelhaften Schornsteinanschluss, Verwendung nicht zugelassener Brennstoffe, durch fehlerhafte, unsachgemäße Bedienung oder durch ungenügenden bzw. -
Seite 7: Feuerung In Der Übergangszeit
Bei der Verbrennung dieser Stoffe entstehen neben üblen Gerüchen auch gesundheitsschädliche, umweltbelastende Emissionen. Reisig und kleinscheitiges Holz nur zum Anzünden verwenden. Für die optimale Verbrennung fester Brennstoffe müssen daher folgende Bedingungen erfüllt sein: - Die erforderliche Verbrennungsluft muss verfügbar sein. - Die Zündtemperatur muss erreicht sein. -
Seite 8: Die Feuerraumtür
4.1 Die Feuerraumtür Die Feuerraumtür (Sichtfenstertür) muss im Heizbetrieb stets geschlossen sein und darf nur zur Beschickung von Brennstoff geöffnet werden. Zum Öffnen der Türe den Türgriff am unteren Ende anfassen und leicht anziehen. Zum Nachfüllen von Brennstoff die Feuerraumtür erst nach Erlöschen der Flammen und die Türe nur um ca. 3-4 cm weit öffnen um Rauchaustritt und Flugaschebildung in den Aufstellraum zu vermeiden. -
Seite 9: Heizen Mit Holz
5.1 Erste Inbetriebnahme Die erste Inbetriebnahme des Kaminofens sollte unverzüglich nach Anlieferung und der Installation erfolgen, damit der aufgebrachte Ofenlack ordnungsgemäß einbrennen kann und dieser somit seine erforderlichen chemischen und mechanischen Eigenschaften erhält. Es bedarf, abhängig von den lokalen Gegebenheiten, hierzu eines Ofenbetriebes bei Nennwärmeleistung über ca. 4 Stunden so dass die erforderliche Einbrenntemperatur an den lackierten Metallteilen von ca. -
Seite 10: Heizen Mit Braunkohlebriketts
Tabelle Kap. 5.2.2: Die Nennwärmeleistung von 4 KW erreichen Sie bei folgenden Brennstoffaufgaben und Einstellungen Brennmaterial Scheitholz Holzbriketts Braunkohlenbriketts Aufgabemenge max. 1,4 kg 1,4 kg 1,3 kg Primärluftregelung Für Österreich gilt im Teillastbetrieb folgende Brennstoffaufgaben und Verbrennungslufteinstellungen: Brennmaterial Scheitholz Holzbriketts Aufgabemenge max. - Seite 11 Die Steinflächen sind ein gewachsenes Naturprodukt, welches in Bezug auf Farben, Strukturverläufen, Einschlüsse, Maserungen, Gesteinsadern und Haarrissen, die in Folge der natürlichen Gesteinsbildung entstanden sind, nicht beeinflussbar ist. Diese materialbedingten Eigenschaften bleiben vorbehalten, stellen keinen Qualitätsmangel dar und beeinflussen auch nicht die Funktion des Heizgerätes.
-
Seite 12: Ersatzteile
Sollten Sie Ersatzteile für Ihren Ofen benötigen, möchten wir Sie darauf hinweisen, dass in diesem Ofen nur Original-Ersatzteile verwendet werden dürfen, die von Koppe ausdrücklich zugelassen bzw. angeboten werden. Bitte wenden Sie sich bei Bedarf eines Ersatzteiles an Ihren Fachhändler. Er wird die zum Ersatz nötigen Teile identifizieren und für Sie bestellen. -
Seite 13: Ihr Kleiner Ratgeber
8. IHR KLEINER RATGEBER Problem Mögliche Ursache Mögliche Abhilfe - Das Holz ist zu dick Kap. 5.2 Heizen mit Holz - Das Holz ist zu feucht Kap. 3.3 Holzfeuchte, Trocknung, Das Holz entzündet sich nicht Lagerung oder nur zögernd - Die Luftzufuhr ist zu gering Kap. -
Seite 14: Technische Daten
TECHNISCHE DATEN Carino Speckstein Nennwärmeleistung 4,0 KW Wärmeleistungsbereich 2,7 KW – 4,8 KW Abmessungen und Gewichte 110 cm Höhe 53 cm Breite 44 cm Tiefe 104 cm Höhe bis Oberkante Rohrstutzenanschluss oben ca. 20 cm Hinterkante bis Mitte oberer Abgasstutzen 15 cm Rauchrohrstutzen-Ø... - Seite 15 Techn. Änderungen vorbehalten...
