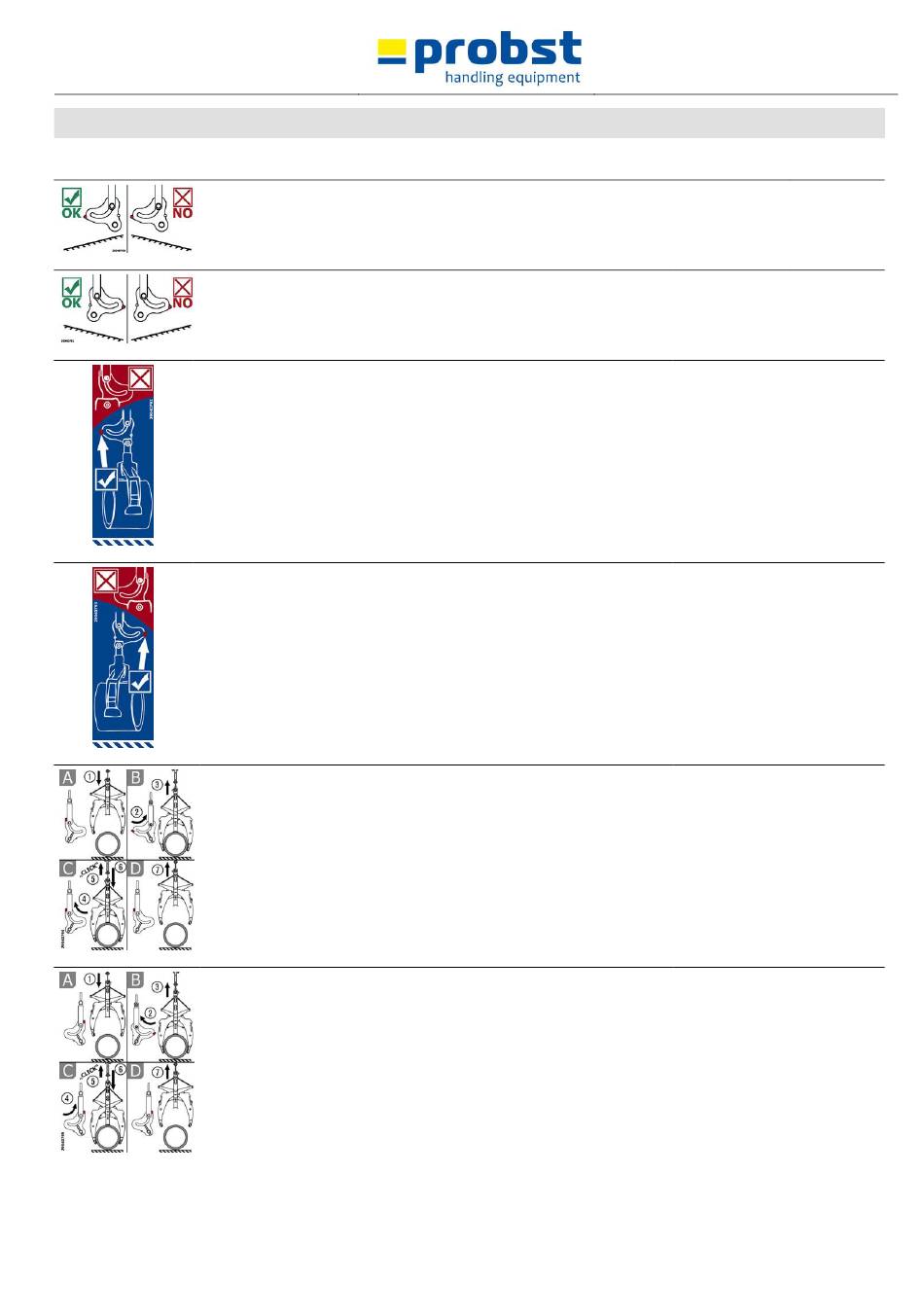

probst RG-75-SAFELOCK Betriebsanleitung Seite 10

Sicherheit
BEDIENUNGSHINWEISE
Symbol Bedeutung
Erlaubte bzw. nicht erlaubte Position der Einhängeöse in der Kulisse
beim Greifvorgang in Hanglage. Ansicht links.
Erlaubte bzw. nicht erlaubte Position der Einhängeöse in der Kulisse
beim Greifvorgang in Hanglage. Ansicht rechts.
Greifvorgang korrekt und falsch dargestellt. Ansicht links.
Greifvorgang korrekt und falsch dargestellt. Ansicht rechts.
Schrittfolge Greifen (A, B) und Ablegen (C, D). Ansicht links.
Siehe auch Kapitel „Bedienung".
Schrittfolge Greifen (A, B) und Ablegen (C, D). Ansicht rechts.
Siehe auch Kapitel „Bedienung".
5450.0005 V3
6 / 24
Bestell-Nr. Größe
2904.0790 130 x 65
2904.0791 130 x 65
2904.0792 50 x 150
2904.0793 50 x 150
2904.0794 90 x 120
2904.0795 90 x 120
DE
